Газоанализатор АВП-02Г

Анализатор АВП-02Г применяется в химической и нефтеперерабатывающей промышленности для производственного контроля концентрации водорода в химико-технологических процессах синтеза органических и неорганических соединений, крекинга нефти, полиэтилена и т.д.

Анализатор состоит из измерительного устройства и амперометрического сенсора.
Он имеет прочный, литой водонепроницаемый корпус степени защиты IP-65.

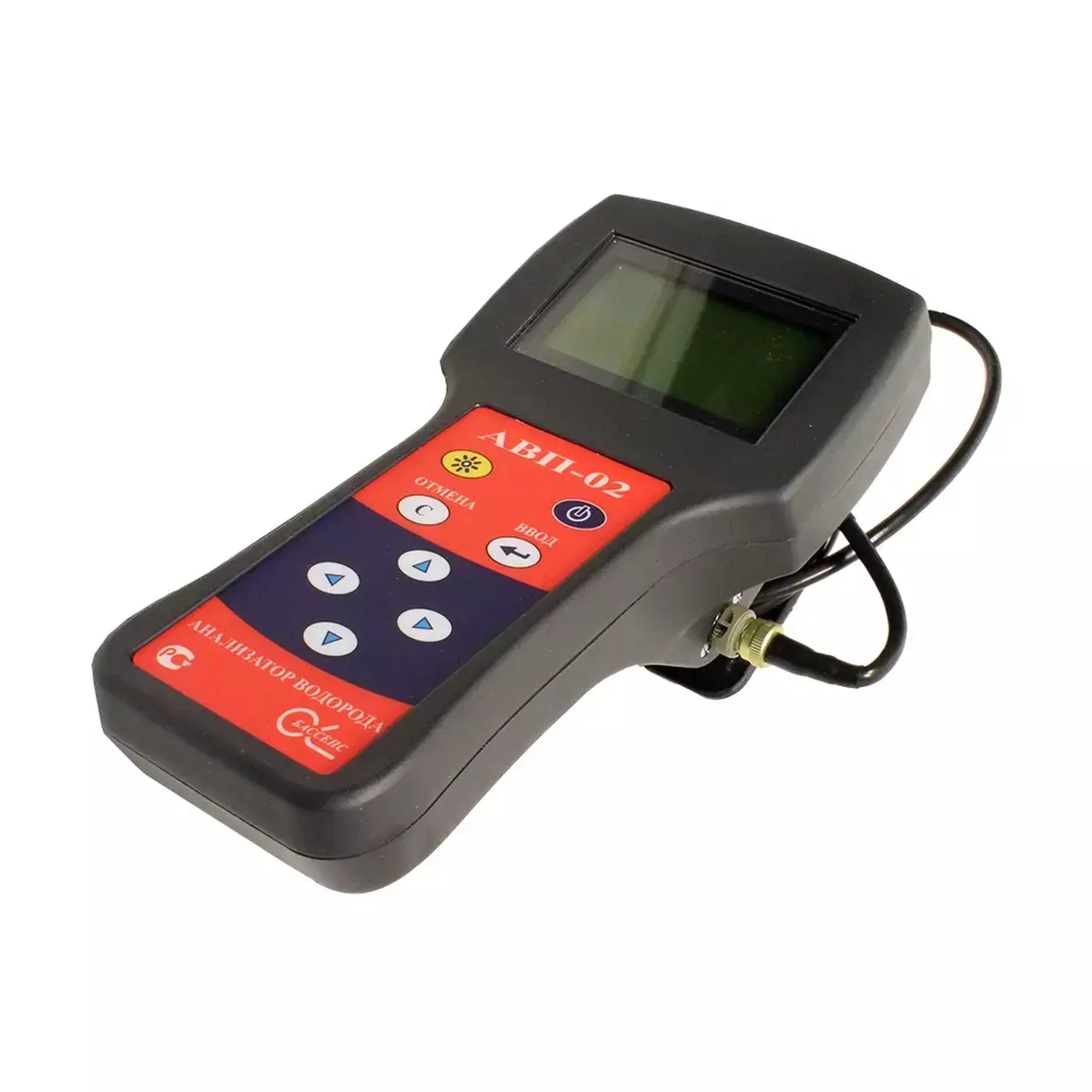

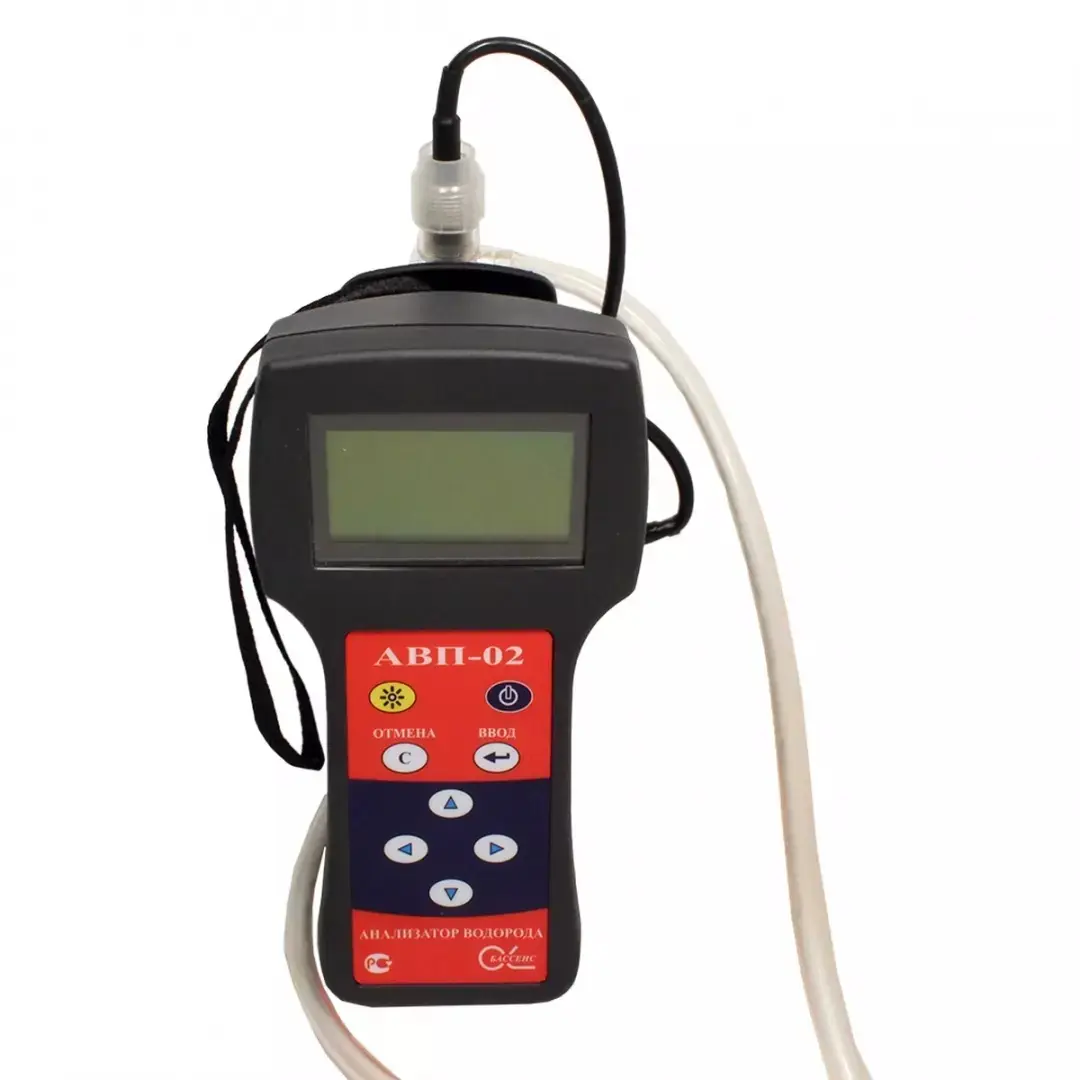

На лицевой панели анализатора расположен графический дисплей и клавиатура.
Дисплей имеет подсветку, что облегчает пользование анализатором в затемненных помещениях.
Корпус анализатора состоит из двух отсеков, герметично соединенных между собой с помощью шести винтов, расположенных в углублениях нижнего отсека.
На боковой поверхности нижнего отсека с левой стороны расположены гнезда для подключения блока питания и кабеля RS- канала (RS-232 или RS-485).
С правой стороны расположен разъём для подключения амперометрического сенсора.
Для крепления анализатора на пробоотборных точках или «по месту» измерения предназначен ремешок, закрепленный под катушкой на нижнем отсеке анализатора.
В зависимости от варианта исполнения анализатора (см. п. 2) и задачи исследования амперометрический сенсор может устанавливаться в измерительную камеру, стандартную склянку БПК или непосредственно «по месту», например, биореактор, ферментер, трубопровод и т.д.

Анализатор работает под управлением микроконтроллера и имеет простой и удобный для Пользователя программный интерфейс.
Большой графический дисплей и клавиатура из восьми клавиш позволяют Пользователю управлять работой анализатора, осуществлять различные виды настроек и калибровок, записывать и выводить информацию на дисплей анализатора, компьютер и др. внешние устройства.

Анализаторы водорода АПВ-02Т зарегистрированы в Государственном реестре средств измерений под номером 29863-10.

Работа анализатора основана на поляризации анода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии водорода из исследуемой жидкости и последующей электрохимической реакции его окисления.
Сигналы АС и датчика температуры усиливаются в предварительном усилителе, нормируются и подаются на АЦП.
После расчета и внесения автоматических коррекций на температурную зависимость коэффициента растворимости водорода в воде и/или температурную зависимость коэффициента проницаемости водорода в газопроницаемой мембране, полученный в измерительном устройстве сигнал отображается на дисплее анализатора в выбранной оператором единице измерения.
Сигнал АС в цифровом виде может передаваться на компьютер через RS-232 или RS-485.
Результаты измерений могут также записываться в энергонезависимую память в формате выбранного протокола (непрерывная дискретная запись и/или электронный блокнот).
Для контроля содержания водорода в воздухе производных помещений АСрН2 устанавливают в измерительную камеру ИКПГ, предварительно открутив с нее входной штуцер.
Если анализируемый газ находится под повышенным давлением (относительно атмосферного), то его пропускают через ИКПГ, предварительно установив расход 1-10 л/час с помощью вентиля тонкой регулировки на входной магистрали.
При малых расходах выходную трубку ИКПГ следует соединить с гидрозатвором.
Для обеспечения измерений водорода в разряженных газовых смесях анализатор может быть укомплектован устройством подготовки газовой пробы УПГП-01.
С помощью этого устройства осуществляется всасывание и охлаждение анализируемого газа с последующим отделением сконденсированной влаги и нагнетанием в измерительную камеру АСрН2

• температура окружающей среды от -20 до +60 ^оС;
• температура анализируемой среды от 0 до 50 ^оС;
• атмосферное давлении от 84.0 до 106.7 кПа (от 630 до 800 мм. рт. ст.).

• Измерение концентрации, парциального давления водорода и температуры в жидких и газообразных средах;
• Автокалибровку по одной точке (для измерений в газах и жидкостях) - по поверочной газовой смеси (ПГС);
• Спецкалибровку по поверочной газовой смеси (ПГС) по оригинальной методике;
• Возможность проверки и калибровки нулевой точки по воздуху (стабильность нулевой точки гарантируется);
• Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
• Коррекцию барометрического давления и солености;
• Коррекцию систематической погрешности «жидкость-газ»;
• Автоматическую сигнализацию превышения пороговых уровней регулирования водорода и допустимых температур пробы;
• Удобный интерфейс;
• Возможность выбора удобной для оператора единицы измерения;
• Подсветку графического дисплея, комфортность работы в затемненных условиях;
• Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
• Передачу информации с помощью интерфейса RS-232;
• Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
• Самодиагностику;
• Герметичность корпуса со степенью защиты IP-65;
• Надёжность и простоту в обслуживании и эксплуатации.

Анализатор водорода и комплектующие изделия к нему поставляются в прочном пластмассовом контейнере.
Контейнер может использоваться для переноски прибора при работе в полевых условиях.
Рекомендуем сохранить контейнер для последующей отправки прибора предприятию изготовителю или региональной ЦСМ для проведения периодической поверки и технического обслуживания.

А - показания анализатора в выбранной единице измерения.

• Измерительное устройство АВП-02;
• Амперометрический сенсор;
• Измерительная камера;
• Кабель RS-канала;
• Флакон с электролитом;
• Набор переходников;
• Блок питания;
• ЗИП;
• Кольцо резиновое на сенсор;
• Паспорт, руководство по эксплуатации, методика поверки;
• Транспортная тара.

Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п. Претензии принимаются в течение 1 месяца с момента получения изделия.
