Укладка-лаборатория полевого химического контроля качества воды, УКВ-1

Назначение

Укладка-лаборатория полевого химического контроля качества воды УКВ-1 (далее – укладка-лаборатория УКВ-1, лаборатория УКВ-1, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда укладок лабораторных УКВ.

Укладка-лаборатория УКВ-1 является портативной лабораторией, предназначенной для химического анализа проб питьевой и природной воды по 27 важнейшим показателям качества при использовании в полевых и лабораторных условиях.

Лаборатория УКВ-1: полный химический контроль воды в полевых условиях за 15 минут. Обеспечьте безопасность личного состава и бесперебойную работу техники там, где нет электричества и стационарных лабораторий.

УКВ-1 может применяться для срочного получения сигнальной информации о загрязнённости воды и водных почвенных вытяжек в аварийных и чрезвычайных ситуациях, а также при анализе залповых сбросов непосредственно на месте отбора пробы.

Количество анализов: не менее 100 по каждому определяемому показателю за исключением определения прозрачности и мутности (без ограничений) и нефтепродуктов (на 50 определений).
При приобретении комплектов пополнения ресурс лаборатории неограничен.

В изделии используются методики, соответствующие действующей нормативной документации на выполнение химического анализа показателей качества питьевой и природной воды.

Методики измерения сульфатов и хлоридов титриметрическим методом разработаны ЗАО «Крисмас+», аттестованы во ВНИИМ им. Д.И.Менделеева и внесены в Федеральный реестр методов измерений. А именно:

• Сульфаты (SO₄^2–), мг/л, ТМ с хлоридом бария, МВИ-15-142а-12;
• Хлориды (Cl^–), мг/л, ТМ с нитратом серебра, МВИ-02-144-09.

При наличии фотоколориметра* изделие позволяет дополнительно осуществлять химический анализ питьевой и природной воды фотометрическим методом. При этом, определяются следующие показатели:

1. Концентрации:
   • Алюминия (Al³⁺, в растворённых формах), мг/л, ФМ, МВИ-06-151-12;
   • Аммония (NH₄⁺), мг/л, ФМ, МВИ-04-148-10;
   • Железа общего (сумма Fe²⁺ и Fe³⁺), мг/л, ФМ, МВИ-01-190-09;
   • Марганца (Mn²⁺), мг/л, ФМ, МИ-18-192-2020;
   • Меди (Cu²⁺, в растворённых формах), мг/л, ФМ, МИ-18-191-20;
   • Фосфатов, (ортофосфаты, по PO₄^3–), мг/л, ФМ, МВИ-05-240-10;
   • Фторидов (F^–), мг/л, ФК, МВИ-14-155-13;
   • Цинка (Zn²⁺, в растворённых формах), мг/л, ФМ, МИ-20-193-2021.
2. Цветность, град. Цветности, ФМ, МВИ-10-157-13.

Используемые для этого фотометрические методики измерений также разработаны ЗАО «Крисмас+» и внесены в Федеральный реестр аттестованных методик.

Кроме того, при наличии фотоколориметра также фотометрическим методом с помощью лаборатории можно определять:

• По РД 52.24.368-2021 ПАВ анионоактивные;
• По РД 52.24.480-2022 Фенолы (летучие фенолы С₆Н₅ОН и др.);
• По ГОСТу 18309-2014 Фосфаты (полифосфаты и эфиры фосфорной кислоты гидролизующиеся, по PO₄^3-);
• По ГОСТу Р 55227-2012 Формальдегиды (СН₂О).

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Подробнее на сайте компании в разделе: «Оборудование для анализа воды» в подразделе: «Фотометры». Набор-укладка поставляется по отдельному заказу.

Определяемые при этом химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Производитель рекомендует дополнительно использовать набор мерной посуды многофункциональный (Набор Мф-М Артикул 6.211.1).

Помимо модели укладка-лаборатория УКВ-1, ЗАО «Крисмас+» производит и поставляет модель укладку-лабораторию УКВ-2, отличающуюся от УКВ-1 наличием в составе дополнительного функционального модуля - набора-укладки для фотоколориметрирования «Экотест-2020-К».

Области применения

Укладка-лаборатория УКВ-1 применяется в полевых и лабораторных условиях в организациях и службах, по профилю деятельности предусматривающих осуществление химического анализа питьевой и природной воды, для:

• Экологического мониторинга водоёмов. При изучении рек, озёр, болот, подземных источников важно оперативно оценивать состояние воды: выявлять загрязнения (например, сельскохозяйственные стоки, промышленные выбросы), отслеживать сезонные изменения. Полевой анализ позволяет сразу связать выявленные проблемы с конкретными источниками и принять меры;
• Контроля на водозаборах и в системах водоснабжения. Перед подачей воды в распределительные сети или на промышленные объекты нужно убедиться в её безопасности. Оперативный анализ на месте помогает выявить утечки, сбои на очистных сооружениях или неожиданные изменения состава воды (например, из-за ремонтных работ выше по течению);
• Производственного контроля на предприятиях. В разных отраслях (энергетика, металлургия, химическая промышленность) вода — часть технологического процесса. Полевой контроль нужен для входного контроля сырья, операционного контроля на этапах очистки или при работе систем водоподготовки;
• Оценки готовности к чрезвычайным ситуациям. После аварий, наводнений или других инцидентов важно быстро понять, пригодна ли вода для использования (питьевая, для пожаротушения). Полевой анализ даёт оперативную картину и помогает принять решение о дальнейших действиях.

Использование лаборатории УКВ-1 предотвращает колоссальные убытки: от выхода из строя дорогостоящего оборудования (котлы, системы охлаждения) из-за некачественной воды до судебных исков и штрафов при массовых отравлениях или экологических инцидентах. Один предотвращенный сбой или штраф многократно перекрывает стоимость укладки.

Срок окупаемости: 2–3 месяца (или 3–4 полевых выхода). Изделие окупается мгновенно при предотвращении закупки загрязненной воды для воинских частей или строительных объектов, а также за счет экономии на логистике (не нужно везти пробы в стационарную лабораторию, ожидая результатов днями).

Укладка-лаборатория УКВ-1 может применяться в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения химического анализа показателей качества природной и питьевой воды. Изделие особенно эффективно в ходе полевых и экспедиционных учебных практик.

Устройство

Укладка-лаборатория УКВ-1 производится по ТУ 26.51.53-600-82182574-2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории УКВ-1 проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В лаборатории УКВ-1 определения химических показателей осуществляются визуальным, визуально-колориметрическим и титриметрическим стандартизованными методами. При наличии фотоколориметра изделие может использоваться для выполнения химического анализа питьевой и природной воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д.И.Менделеева (см. таблицу №1 вкладки «Характеристики»).

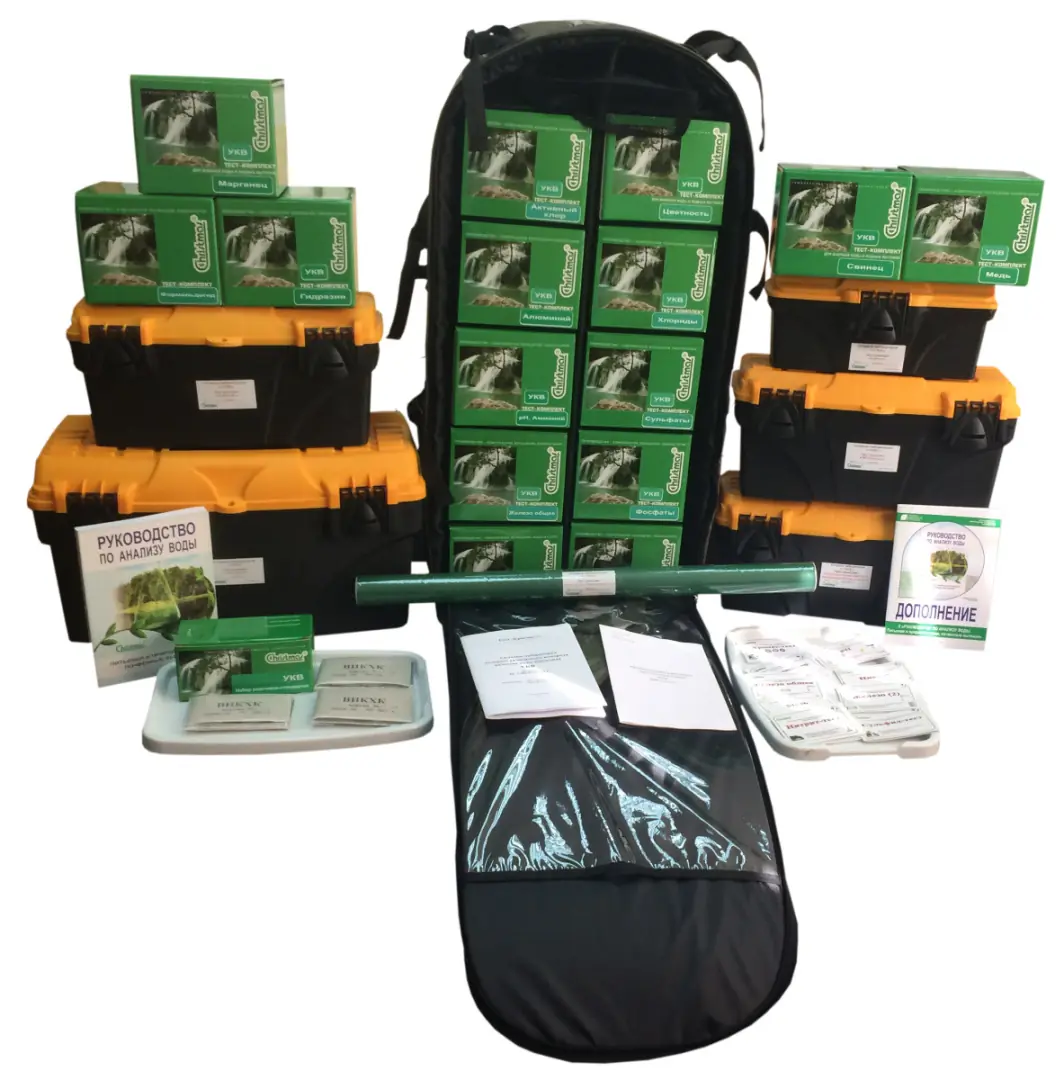

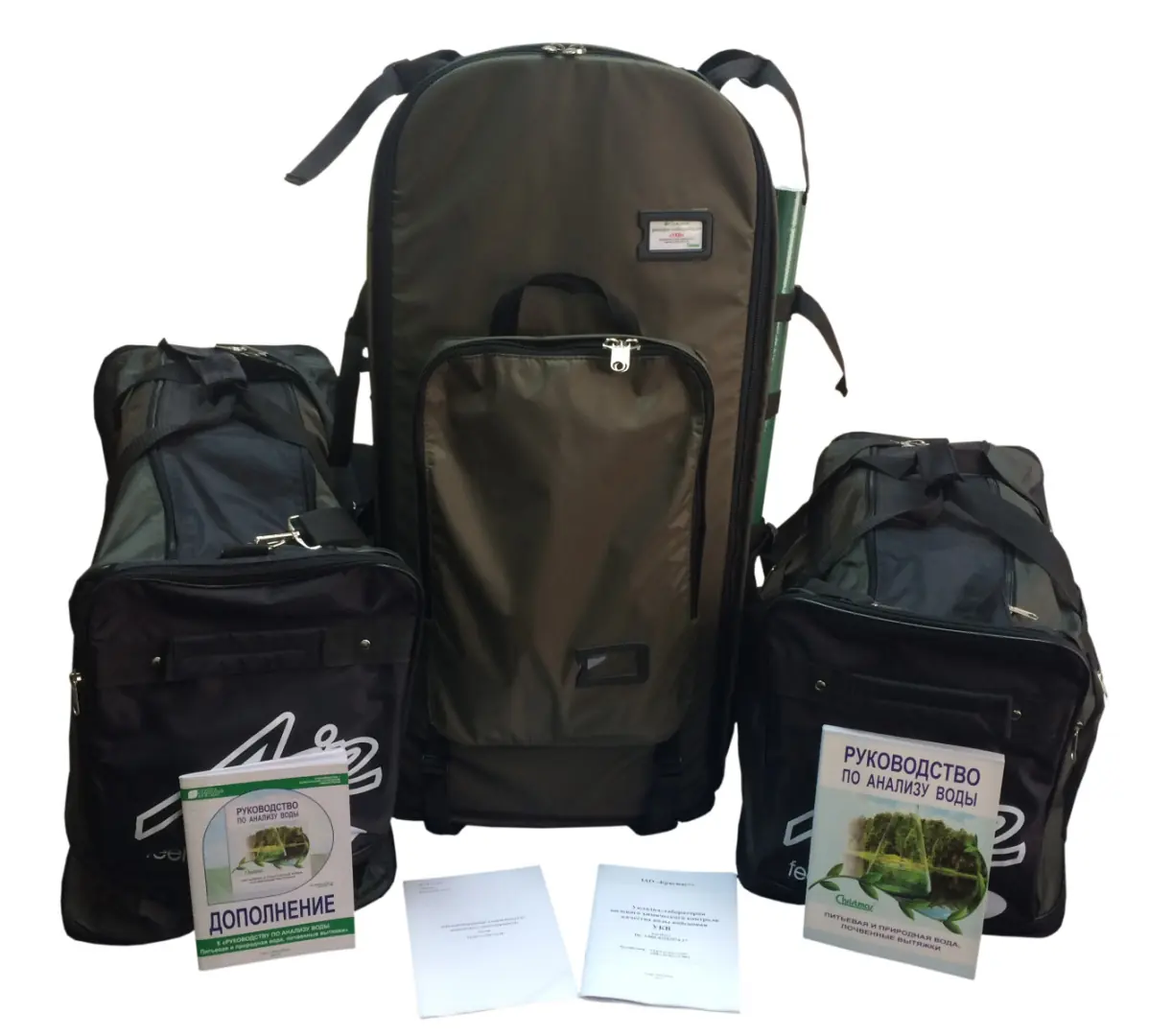

Укладка-лаборатория УКВ-1 состоит из 3 функциональных модулей: большой ранцевой укладки*, в котором размещены 11 тест-комплектов** и двух баулов, в которых размещены 10 тест-комплектов, не вошедших в ранец. Потребитель может разместить тест-комплекты в баулах по своему усмотрению, в зависимости от предполагаемых работ по контролю качества воды.

Мобильный модуль (Ранец): для разведки и быстрого выезда. Только самое необходимое для экспресс-анализа на месте.
Расширенный модуль (Баулы): для организации временного полевого лабораторного пункта с полным циклом анализов (до 100 определений по каждому показателю).

Примечание
*) Большая ранцевая укладка выполнена с учетом особенностей экспедиционной работы, что позволяет легко доставлять всё необходимое для анализа показателей качества природной воды в полевых условиях, непосредственно на место проведения исследований.
**) Тест-комплекты для анализа воды (далее – ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для оперативного количественного или полуколичественного химического анализа воды на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях (см. раздел сайта: «Оборудование для анализа воды»).

Правила работы и методика применения лаборатории УКВ-1 подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки под ред. канд. хим. наук А. Г. Муравьёва. — 6-е изд., перераб., доп. и испр. — Санкт-Петербург: «Крисмас+», 2025.;
• Паспорт изделия.

В Руководстве по анализу воды: «Питьевая и природная вода, почвенные вытяжки», помимо правил работы и методик применения лаборатории УКВ-1, включены сведения, позволяющие обеспечить удобство работы с изделием и надежность получаемых результатов.

Не требует узкой специализации: Любой механик, боец или полевой работник может провести анализ, следуя пошаговому иллюстрированному руководству.
Готовность к работе «из коробки»: Все реагенты, посуда и инструкции уже уложены в эргономичные модули. Никакой сложной калибровки или подготовки проб, требующей стационарных условий.

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения лаборатории УКВ-1:

• Для тест-комплектов:
  • Температура анализируемой пробы воды и окружающего воздуха — от плюс 10 до плюс 35 °С;
• Для тест-систем:
  • Температура анализируемой пробы воды — от плюс 5 до плюс 50 °С;
  • Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Срок службы лаборатории УКВ-1 составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

Срок годности некоторых применяемых реагентов, растворов и индикаторных средств составляет 1-2 года от даты выпуска.
По истечении сроков годности этих компонентов эксплуатация изделия может осуществляться с использованием соответствующих комплектов пополнения.

Кроме того, некоторые растворы срок годности которых истёк, могут быть обновлены потребителем из реагентов, размещённых в соответствующем корпусе-укладке изделия по методикам, описанным в прилагаемом руководстве.

Габаритные размеры, полезный объём функциональных модулей и масса изделия в целом, приведены в таблице №2 (вкладка «Характеристики»).

Укладка-лаборатория УКВ-1 поставляется в составе большой ранцевой укладки (11 тест-комплектов) и двух баулов (10 тест-комплектов) – всего 3 места.

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку лаборатории УКВ-1 разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технические и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Укладку-лабораторию УКВ-1 следует хранить в прохладном месте.

Состав лаборатории УКВ-1 может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020-К» (Артикул № 3.300);
• Набор реагентов для консервации проб воды (Артикул 6.260);
• Кондуктометр Экостаб ЕС212 (номер в Госреестре средств измерений — 90042-23) или аналогичный;
• рН-метр / милливольтметр портативный рН-410 (номер в Государственном реестре средств измерений — 36275-0) или аналогичный;
• Анализатор растворённого кислорода «Марк-302Т» (номер в Госреестре средств измерений — 24997-18) или аналогичный;
• Преобразователь ионометрический И-510 (номер в Госреестре средств измерений — 89880-23) или аналогичный;
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (Мф-ХА) (Артикул 6.211);
• Набор мерной посуды многофункциональный (Набор Мф-М) (Артикул 6.211.1);
• Набор лабораторной посуды многофункциональный (Набор Мф-Л) (Артикул 6.211.2);
• Набор многофункциональный 0,5-1 (Мф 0,5-1) (Артикул 6.211.3);
• Набор мерной посуды для применения совместно с ранцевыми лабораториями (Мф-Р) (Артикул 6.211.4);
• Комплект пополнения УКВ-1 (КП УКВ-1);
• Комплект запасных частей, инструментов и принадлежностей к УКВ-1 (ЗИП УКВ-1).

Состав лаборатории УКВ-1 приведен в таблице №2, вкладка «Характеристики».

Преимущества и особенности

Укладку-лабораторию УКВ-1:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Полная автономность: для анализа не требуются электричество, проточная вода или лабораторный стол. УКВ-1 развертывается на капоте автомобиля, ящике или земле в диапазоне температур от +5°С до +35°С (а тест-системы работают до +50°С). Идеально для глубокого тыла и удаленных объектов;
• Методы химического анализа, реализованные в лаборатории УКВ-1, соответствуют действующей нормативной документации на выполнение химического анализа показателей качества питьевой и природной воды. Ряд методик измерения разработан производителем изделия ЗАО «Крисмас+», аттестован во ВНИИМ им. Д.И. Менделеева и внесен в Федеральный реестр методов измерений;
• Обеспечивает проведение химического анализа с получением достоверных результатов в минимальное время непосредственно в полевых условиях, при отсутствии стационарной химической лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Имеющиеся, при стандартной комплектации, в лаборатории УКВ-1 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей за исключением определения прозрачности и мутности (без ограничений) и нефтепродуктов (на 50 определений). Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП УКВ-1) при обращении в предприятие-изготовитель ЗАО «Крисмас+», что делает систему долгосрочной инвестицией;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации (механики, техники, лаборанты);
• Применение лабораторий УКВ-1 обеспечивает максимально эффективный и экономичный химический анализ показателей качества питьевой и природной воды, что позволяет своевременно выявлять потенциальные угрозы и оперативно реагировать на нарушения норм.

Возможные сценарии применения лаборатории УКВ-1:

• Полевой лагерь / ППД: Экспресс-проверка местных источников воды перед началом водозабора для личного состава;
• Чрезвычайные ситуации (МЧС/ГО): Оценка пригодности воды после паводков, аварий на химобъектах или разрушения инфраструктуры;
• Производственный и военный контроль: Входной контроль воды для систем жизнеобеспечения, банно-прачечных комбинатов и полевых кухонь.
