Ранцевая лаборатория исследования водоемов НКВ-РФк с набором-укладкой для фотоколориметрирования "Экотест-2020-К"

Назначение

Ранцевая полевая лаборатория исследования водоёмов НКВ-РФк (далее –ранцевая лаборатория НКВ-РФк, полевая лаборатория НКВ-РФк, портативная лаборатория, лаборатория, изделие) является моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда ранцевых лабораторий исследования водоёмов НКВ-РФк в большой укладке.

Полевая лаборатория НКВ-РФк представляет собой портативную ранцевую лабораторию в большой укладке, предназначенную для комплексной оценки экологического состояния водоёмов и почв прилегающей прибрежной акватории путём определения их основных гидрохимических, гидробиологических, почвенно-химических, фитоиндикационных, органолептических, а также визуальных гидрологических и экологических показателей, непосредственно в полевых, экспедиционных условиях, в том числе фотоколориметрическим методом.

Измерения и оценки в работе с изделием проводятся с применением методов, общепринятых в практике соответствующих профессиональных работ. Ряд методик измерений разработаны ЗАО «Крисмас+», аттестованы во ВНИИМ им. Д.И.Менделеева и внесены в Федеральный реестр методов измерения.

• Аммоний (NH4 +) 0,2-4,0 мг/л, ФМ, с реактивом Несслера (430 нм), МВИ-04-148-10;
• Железо общее 0,05-2,0 мг/л, ФМ, с о-фенантролином (502 нм), МВИ-01-190-09;
• Сульфаты (SO4) 30-300 мг/л, ТМ, с хлоридом бария по индикатору ортаниловому К, МВИ 15-142а-12;
• Фосфаты (ортофосфаты, суммарная концентрация ионов) 0,1-3,5 мг/л, ФМ, с молибдатом аммония и аскорбиновой к-той (660 нм), МВИ-05-240-10;
• Хлориды (Cl-) 10-1200 мг/л, ТМ с нитратом серебра, МВИ-02-144-09;
• Цветность 20-200 град. цветн., ФМ хром-кобальтовая шкала (400 нм), МВИ-10-157-13.

Определяемые при этом химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо модели полевой лаборатории НКВ-РФк в большой укладке, ЗАО «Крисмас+» производит и поставляет модель НКВ-Р, отличающуюся от НКВ-РФк отсутствием в её составе дополнительного функционального модуля: набора-укладки для фотоколориметрирования «Экотест-2020-К».

Также доступны для заказа ранцевые полевые лаборатории исследования водоёмов модельного ряда НКВ-Рм в малых укладках (НКВ-Рм и НКВ-РмГ), разработанные и производимые ЗАО «Крисмас+»

Области применения

Лаборатория исследования водоёмов НКВ-РФк, позволяет осуществлять оперативный и экономичный комплексный контроль показателей качества воды водоемов и прилегающих почв в ходе экспедиционных (полевых, выездных работ) работ, но она может быть использована и в лабораторных условиях для:

• Обнаружения и оценки уровней природных и техногенных факторов загрязнения водоёмов и почв, выявления непосредственных источников загрязнений;
• Изучения (измерения) экологически актуальных химических параметров воды и водоёмов, обуславливающих наличие опасных и вредных факторов для жизнедеятельности объектов биоты, а также здоровья человека;
• Изучения параметров, позволяющих контролировать эффективность технологических процессов и аппаратов (устройств) очистки сточных вод, оборудования для опреснения воды;
• Мониторинга качества воды — отбора и анализа проб с одних и тех же точек в течение длительного времени в целях определения изменений качества воды по сезонам и годам, чтобы понять загрязняется ли вода или, наоборот, заметны ли процессы самоочищения;
• Идентификации загрязнителей — в водных (почвенных) вытяжках для определения загрязнителя естественного или техногенного происхождения;
• Обеспечения санитарно-эпидемиологического благополучия путём оценки качества воды и почв в зонах санитарной охраны водоёмов, где возможно влияние загрязнённых почв на здоровье человека;
• Оптимизации планирования и реализации мероприятий по охране окружающей среды.

Полевая лаборатория НКВ-РФк также применяется в учебных целях при изучении методов и технологий оперативного химического контроля воды и почвы в сфере общего среднего, среднего и высшего профессионального, дополнительного образования, детскими и молодёжными социальными организациями. Особенно эффективно такое использование в ходе учебных полевых практик и экспедиций.

Идеально подходит для:

• Специалистов Росприроднадзора, Роспотребнадзора и Росводресурса, проводящих мониторинг водоёмов в удалённых районах;
• Сотрудников Росгидромета, Территориальных подразделений МЧС и Бассейновых водных управлений (БВУ) в аварийных и чрезвычайных ситуациях;
• Общественных экологических инспекторов, нуждающихся в доказательной базе;
• Сотрудников очистных сооружений для экспресс-оценки эффективности работы оборудования;
• Преподавателей и студентов биологических/географических факультетов для полевых практик.

Лаборатория полезна объединениям и группам общественного экологического контроля для инструментального контроля.

Устройство

Ранцевая лаборатория НКВ-РФк производится по ТУ 26.51.53–600–82182574–2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории НКВ-РФк проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В лаборатории НКВ-РФк определение показателей качества воды водоемов и почвы прилегающей акватории осуществляется визуальным, визуально-колориметрическим, титриметрическим, фотометрическим, органолептическим, биоиндикационным и фитоиндикационным стандартизованными методами.

Полевая лаборатории НКВ-РФк сформирована по модульному принципу.

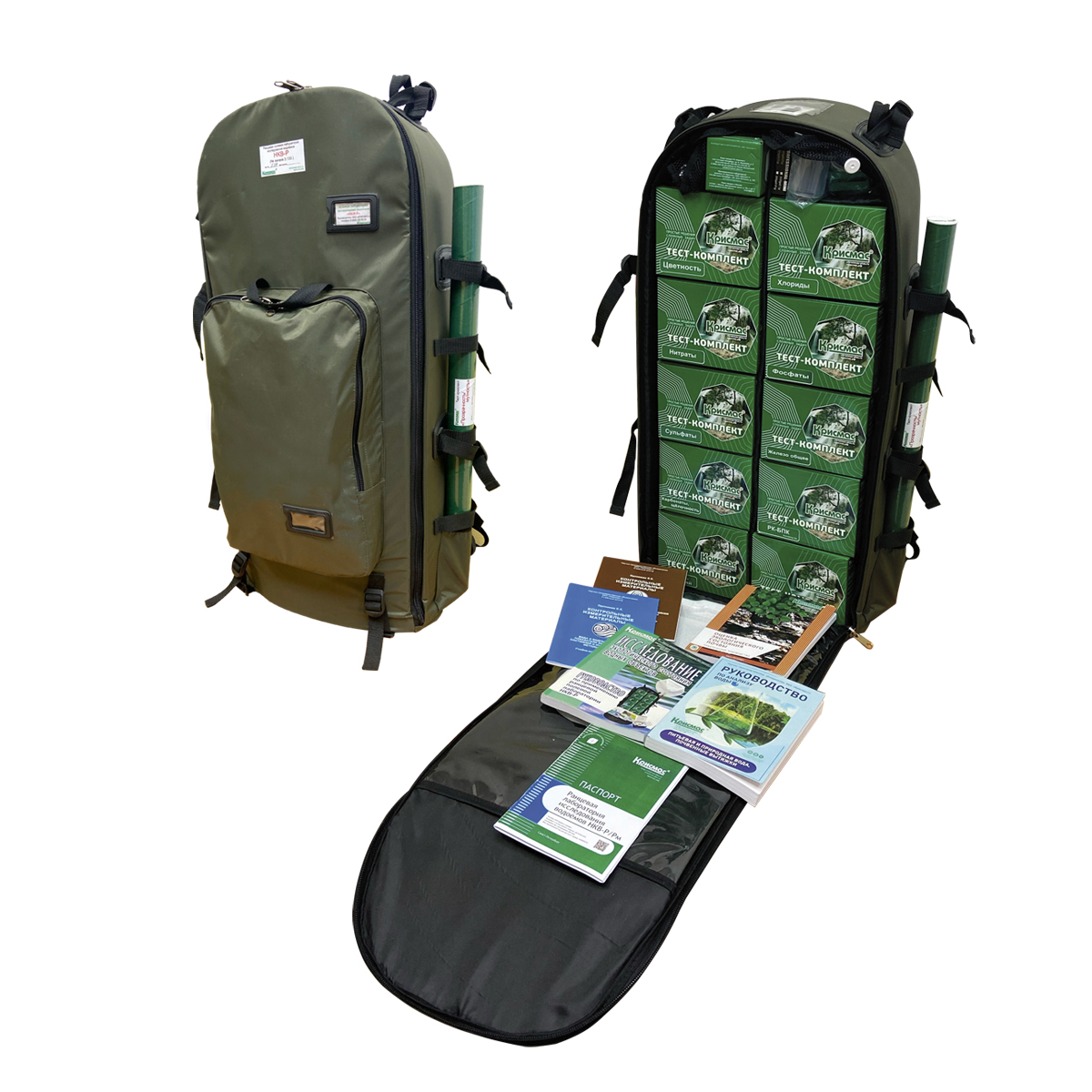

Основным модулем портативной лаборатории НКВ-РФк является большой ранец-укладка, удобная для переноски, транспортирования и хранения, что позволяет легко доставлять всё необходимое для проведения работ в полевых условиях, непосредственно на место проведения исследований.

Конструкционно большая ранцевая укладка выполнена по секционному принципу. Секцией считается фрагмент ранцевой укладки, в котором размещается секционный модуль*, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя.

Примечание
*В портативных лабораториях НКВ-РФк в качестве секционных модулей используются разработанные и производимые ЗАО «Крисмас+» тест-комплекты (далее – ТК). Тест-комплектами называются портативные укладки, предназначенные для выполнения количественного или полуколичественного химического экспресс-анализа воды на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях.

Имеющиеся в составе НКВ-РФк ТК и руководства позволяют выполнять определения (см. табл.1. вкладки «Характеристики»).

Примечание
Подробную информацию - см. раздел «Оборудование для анализа воды», подраздел «Тест-комплекты для воды».

Ранцевая укладка НКВ-РФк выполнена с учетом особенностей экспедиционной работы:

• Откидывающаяся передняя панель ранцевой укладки НКВ-РФк образует рабочее место оператора («столик»), и открывает доступ к находящимся в секциях укладки ТК, причем каждый ТК может легко извлекаться и использоваться либо на откидном столике, либо на подходящей горизонтальной поверхности;
• Благодаря применению надежных материалов, элементов жесткости, содержимое лаборатории защищено от механических повреждений;
• Ранцевая укладка выполнена в водозащищенном варианте (защита от дождя, снега, но не от погружения в воду);
• Имеются дополнительно защищенные от дождя отделения в ранце для укладки письменных принадлежностей, руководств, методической документации, мелкого экспедиционного снаряжения;
• Анатомическая конструкция спины ранцевой укладки, удобные лямки, наличие поясного ремня и грудной стяжки снижают нагрузку на позвоночник, обеспечивая удобную и безопасную переноску лаборатории.

Состав лаборатории НКВ-РФк приведен в таблице №2 вкладки «Характеристики».

В состав комплекта документации к портативной лаборатории НКВ-РФк входит специальное авторское руководство «Исследование экологического состояния водных объектов: Руководство по применению ранцевой полевой лаборатории НКВ-Р» разработанное специалистами ЗАО «Крисмас+». В данное руководство, помимо правил работы и методик применения лаборатории НКВ-РФк, включены сведения, позволяющие обеспечить удобство работы с портативной лабораторией НКВ-РФк и надежность получаемых результатов.

Правила работы и методика применения портативной лаборатории НКВ-РФк подробно приведены в комплекте сопроводительной документации.

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения портативной лаборатории НКВ-РФк:

• Температура анализируемой пробы и окружающего воздуха — от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление не регламентируются.

Срок службы портативной лаборатории НКВ-РФк составляет не менее 5 лет от даты выпуска изделия при соблюдении правил транспортирования, применения, а также условий хранения и технического обслуживания изделия.

Растворы, срок годности которых составляет менее 1 года, приготавливаются потребителем из реагентов, размещённых в ТК НКВ-РФк по методикам, описанным комплекте документации на изделие.

Растворы и реагенты, срок годности которых составляет не менее 1 года, по истечении срока годности восполняются из КП НКВ-РФк.

Портативная лаборатория НКВ-РФк поставляется в составе большой ранцевой укладки НКВ-РФк и трех дополнительных функциональных модулей: сачок гидробиологический специальный СГС*, тест-комплект «Прозрачность и мутность» и набор-укладка для фотоколориметрирования «Экотест-2020-К» (4 места).

Примечание

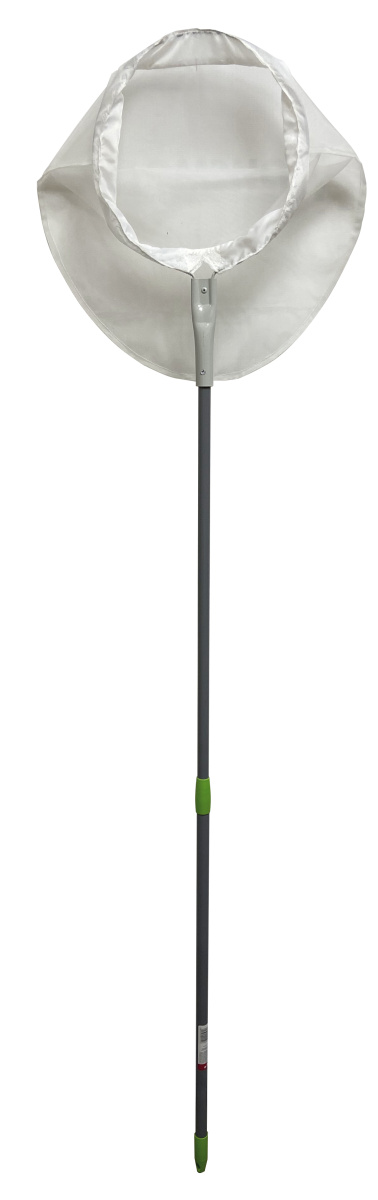

*) Подробнее о сачке гидробиологическом специальном СГС см. на сайте компании в разделе: «Оборудование для анализа воды», подразделе: «Вспомогательное оборудование».

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку портативной лаборатории НКВ-РФк разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Ранцевую лабораторию НКВ-РФк следует хранить в прохладном месте.

Состав ранцевой лаборатории НКВ-РФк может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе и за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа почвы (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование*:

• Кондуктометр типа ЭКОСТАБ ЕС212, либо аналог;
• рН-метр типа рН-410, либо аналог;
• Набор посуды для определения органических веществ в почве по методу Тюрина ГОСТ 2613 (Артикул № 6.202);
• Установка (набор посуды) для отгонки с водяным паром продуктов разложения при определении азота в почве и органических соединениях по методу Кьельдаля (Артикул № 6.203);
• Набор посуды для химического анализа многофункциональный МФ (арт. № 6.211);
• Набор МФ-М (мерная посуда) (арт.6.211.1);
• Набор МФ-0,5-1(мерная и лабораторная посуда вместимостью 0,5-1 л) (арт.6.211.3);
• Набор МФ-Р (мерная посуда для ТК и ранцевых лабораторий (арт.6.211.1);
• Сачок гидробиологический специальный СГС (арт. 3.130.3);
• Сеть гидробиологическая (арт. 3.130.7);
• Планктонная сеть Апштейна;
• Планктонная сеть Джеди;
• Комплект пополнения НКВ-РФк (КП НКВ-РФк). При необходимости можно заказать отдельно только нужные реагенты, не покупая весь набор;
• Комплект запасных частей, инструментов и принадлежностей НКВ-РФк (ЗИП НКВ-РФк).

Примечание*
Подробная информация на сайте компании в разделе: «Оборудование для анализа воды».

Преимущества и особенности

лаборатория исследования водоёмов НКВ-РФк:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Легко разворачивается в полевых и экспедиционных условиях с образованием комфортного и функционального рабочего места для оператора с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории НКВ-РФк основаны на стандартизованных методах контроля показателей качества воды. Ряд используемых методик измерения разработан ЗАО «Крисмас+», аттестован во ВНИИМ им. Д.И.Менделеева и внесен в Федеральный реестр методов измерения (см. подраздел сайта компании: «Методики измерений ЗАО «Крисмас+»);
• Обеспечивает проведение комплексного контроля показателей качества воды водоемов и прилегающих почв непосредственно в полевых (экспедиционных) условиях, при отсутствии химической лаборатории или в дополнение к ней;
• Обеспечивает получение достоверных результатов анализов в минимальное время в том числе непосредственно на месте отбора пробы − без необходимости доставки проб в стационарную лабораторию;

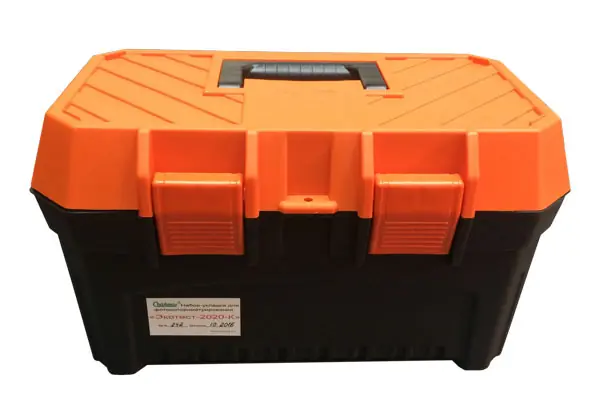

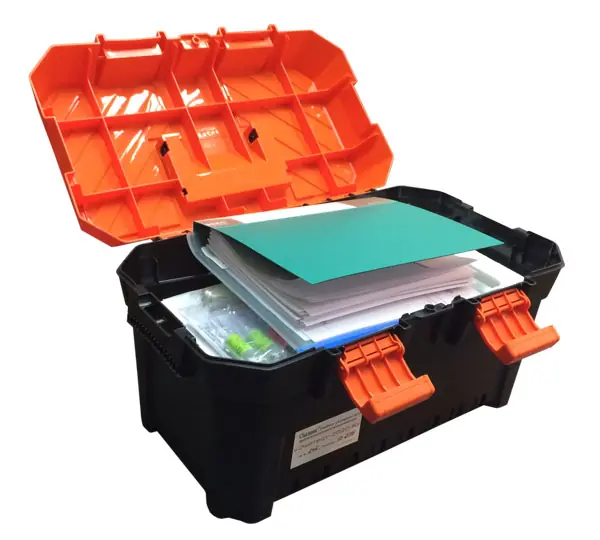

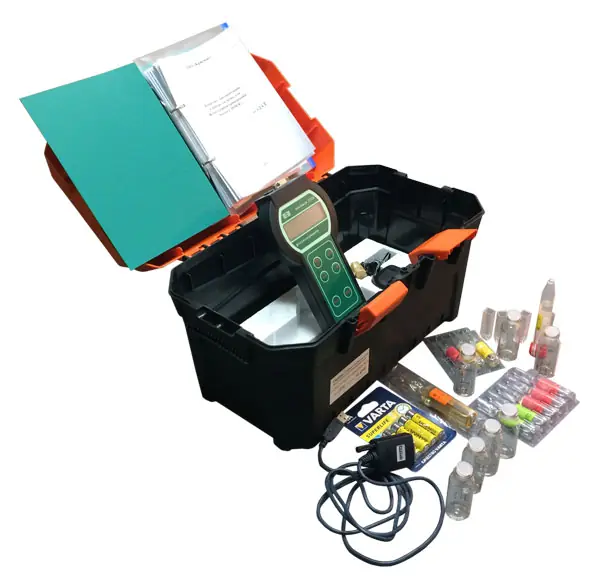

• Введение в состав НКВ-РФк набора-укладки для фотоколориметрирования «Экотест-2020-К» позволяет максимально полно и точно учесть требования нормативных документов по химическому контролю питьевой и природной воды;
• Позволяет эффективно осуществлять проведение контроля показателей качества воды водоемов и прилегающих почв в условиях мобильных лабораторий на базе различных автомобилей;
• Имеющиеся, при стандартной комплектации, в лаборатории НКВ-РФк расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей;
• Все расходные материалы и принадлежности отечественного производства легко восполняются комплектом пополнения (КП НКВ-РФк) при обращении в предприятие-изготовитель ЗАО «Крисмас+», превращая лабораторию в долгосрочную инвестицию для многолетней бесперебойной работы;
• Входящие в состав портативной лаборатории НКВ-РФк реагенты и растворы находятся в количествах, не создающих угрозу безопасности и жизни людей, а также окружающей среде при условии соблюдения правил безопасной работы и утилизации. Портативная лаборатория НКВ-РФк не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами и эргономичной конструкции ранцевой укладки применима в полевых условиях в отсутствие инженерного обеспечения (водоснабжения и электроснабжения, стационарной лаборатории);
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемых иллюстрированных руководствах операций отбора и подготовки проб воды и почвы, выполнения определений, а также вспомогательной информации по химическому анализу воды и почвы;
• Применение полевых лабораторий НКВ-РФк обеспечивает максимально эффективный и экономичный контроль состояния воды водоемов и почв прилегающих акваторий, что позволяет своевременно выявлять и прогнозировать потенциальные угрозы влияющие на качество воды и состояние водных объектов.

Примечание
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
