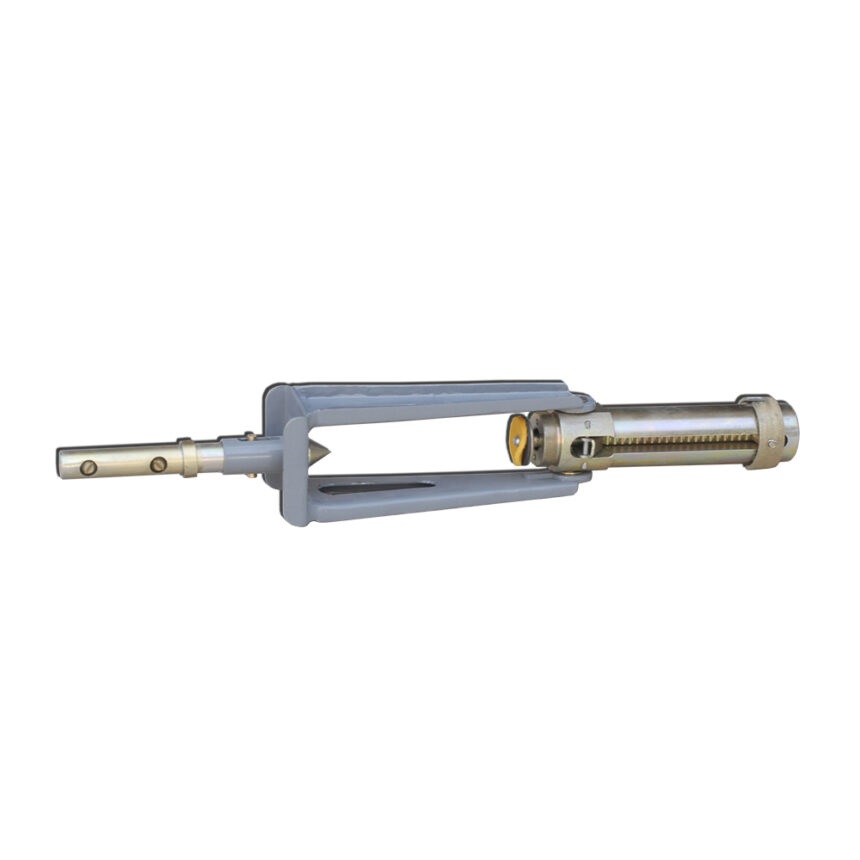

Щуп донный ГР-69

Щуп донный ГР-69 предназначен для взятия проб донных отложений в реках, озерах и водохранилищах. Подходит для работ с илистым, песчаным, гравелистым или мелкогалечным дном.

Применяется в лабораторных исследованиях, гидрологии и при экологическом мониторинге.

Прибор состоит из заборного стакана, навинченного на конец противовеса. Противовес с помощью цапф соединяется со станиной.

Перед опусканием прибора для отбора пробы, стакан с противовесом установить заборным отверстием вниз (противовес находится над стаканом) и зафиксировать в этом положении с помощью поршня с фиксирующим кольцом (крайнее нижнее положение). При этом фиксирующее кольцо надеть своими пазами на упорные сухари, удержав стакан с противовесом от переворачивания. В таком положении, свободно висящем на ползуне, прибор опустить на дно.

В момент касания дна корпус ползуна входит в отверстие верхней части противовеса, удерживая прибор от переворачивания во время вдавливания стакана в грунт, когда при передвижении фиксирующего кольца вверх пазы выходят из зацепления с упорными сухарями. Стакан вдавливается в грунт под воздействием давления, прилагаемого на штангу. Так как ползун свободно передвигается в наружной направляющей втулке и упирается в верхний конец противовеса, цапфы не испытывают давления при вдавливании стакана в грунт.

При врезании стакана в дно, давление грунта передвигает поршень вверх. Вода, находящаяся в стакане, выходит через отверстия в верхней части стакана. При извлечении стакана из грунта дна поршень удерживается от обратного перемещения собачкой. Благодаря тому, что поршень удерживается в определенном положении и имеет уплотняющую манжету, проба грунта под воздействием противодавления удерживается в стакане в момент извлечения ее из грунта.

При поднятии стакана из грунта ползун штанги выходит из отверстия в верхней части противовеса и освобождает его для переворачивания. Как только нижний срез стакана выходит из грунта, стакан под тяжестью противовеса переворачивается заборным отверстием вверх и в таком положении поднимается на поверхность.

Извлечение пробы грунта из стакана проводится с помощью поршня, передвигая его фиксирующим кольцом в крайнее нижнее положение. Для свободного передвижения поршня собачка выводится из зацепления со штоком поршня, поднимая ее пальцем или же располагая стакан с противовесом заборным отверстием вверх.

• Щуп донный ГР-69, 1 шт.
• Стакан, 2 шт.
• Манжета войлочная, 5 шт. (из них 4 запасные).
• Манжета резиновая, 1 шт.
• Насадка,1 шт.
• Ящик укладочный,1 шт.
• Руководство по эксплуатации, 1 экз.
