Ручной пенетрометр РП-1

Ручной пенетрометр РП-1 предназначен для испытаний слабых грунтов методом зондирования согласно ГОСТ 19912-2012 (Грунты. Методы полевых испытаний статическим и динамическим зондированием.)

Ручной пенетрометр позволяет определить удельное сопротивление грунта по конусу зонда qз для слабых грунтов.

• вдавливание пенетрометра с забоя скважины;
• вдавливание пенетрометра в массив грунта с поверхности.

ПРИНЦИП РАБОТЫ

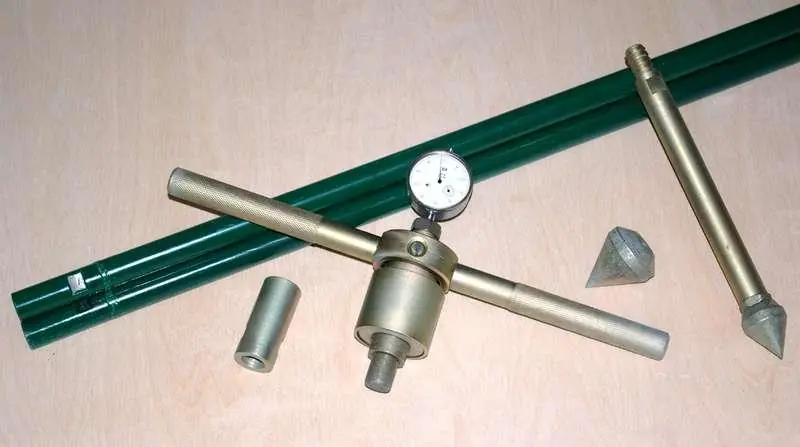

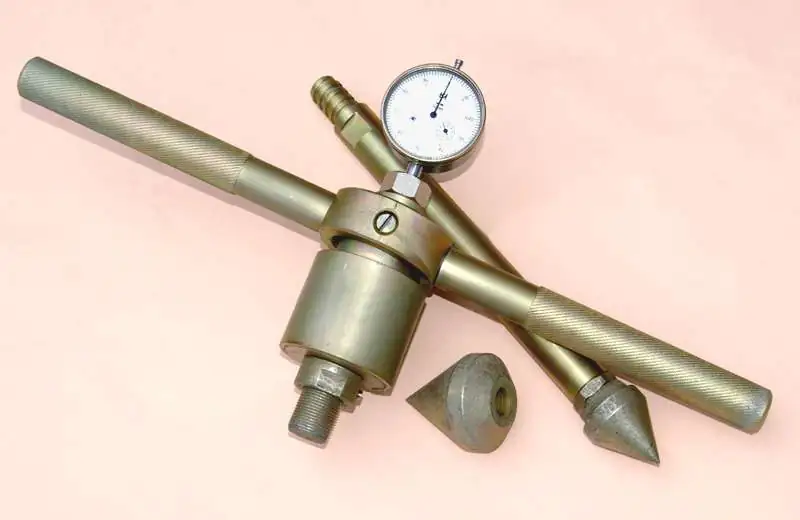

Рукоятку с пружинным динамометром закрепляют на переходной штанге, конус с отключающим устройством закрепляют в нижней части первой штанги и из штанг набирают колонну необходимой длины. На рукоятке с пружинным динамометром устанавливают индикатор ИЧ-10.

Переходную штангу соединяют с колонной и начинают вдавливание пенетрометра в грунт с постоянной скоростью. В процессе вдавливания, по индикатору ИЧ-10 снимают отсчеты через равные интервалы по глубине. По мере продвижения конуса колонну штанг наращивают.

Для корректировки величины сопротивления грунта по конусу измеряют сопротивление грунта по боковой поверхности штанг.

Градуировка пенетрометра РП-1 выполняется предприятием-изготовителем. Измеренное сопротивление грунта по конусу qз используют для выделения ИГЭ и оценки физико-механических свойств слабых грунтов.

Результаты испытаний могут быть обработаны в программе Impeller (входит в состав комплекта) и оформлены в виде «Журнала испытания грунта методом статического зондирования» по ГОСТ 19912–2012 и графика изменения сопротивления конуса по глубине погружения пенетрометра.
