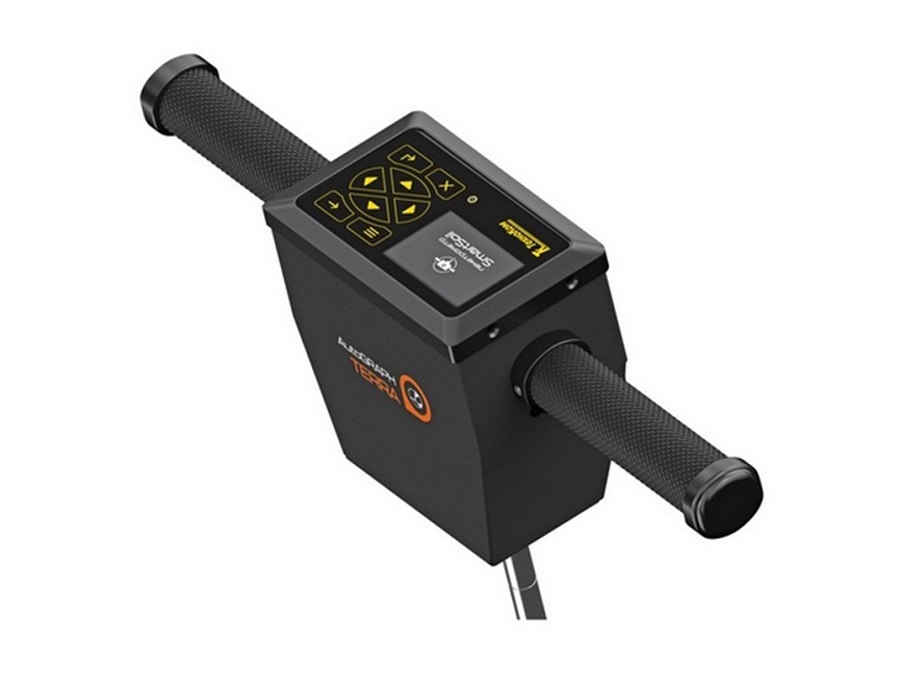

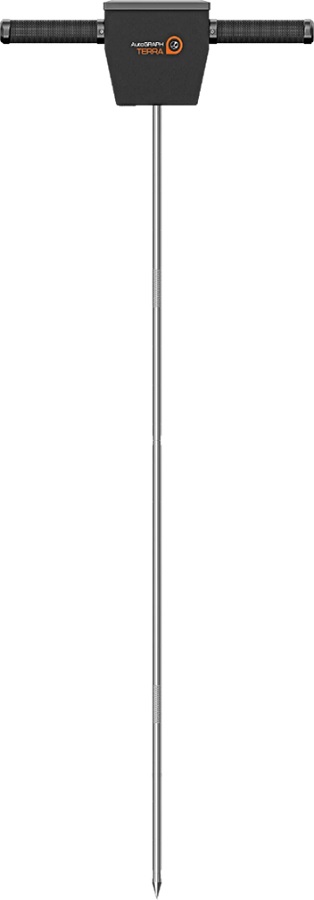

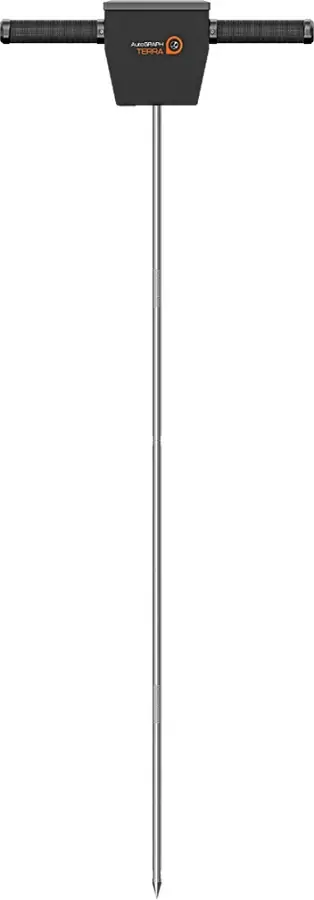

Пенетрометр SmartSoil S-60 это измерительное устройство, состоящее из тензометрического блока для измерения сопротивления почвы и ультразвукового датчика глубины.
SmartSoil S-60 обеспечивает индикацию глубины погружения, текущего значения сопротивления, контроль скорости и угла наклона на протяжении всего измерения для соблюдения методики выполнения пенетрации почвы.
Пенетрометр оснащен навигационным модулем, позволяющим определять координаты точки измерения. Собранные измерения остаются в памяти устройства и могут быть загружены в компьютер по USB или переданы на удаленный сервер по сети GSM.
НАЗНАЧЕНИЕ
- оперативный мониторинг уплотнения почвы;
- удобный инструмент проведения полевых измерений по плотности почвы;
- протоколирование мест и времени проведения измерений;
- выявление проблемных участков поля в режиме реального времени;
- определение толщины и глубины залегания плужной подошвы;
- контроль за глубиной грунтообработки после проведения агрооперации;
- возможность работы с разными типами почв;
- снижение затрат на ГСМ при дифференцированном подходе почвообработки;
- планирование мероприятий по рекультивации пастбищ;
- удобный кейс для транспортировки;
- шаг измерений - 1 см, максимальный горизонт для анализа 60 см;
- визуализация данных в удобном для анализа формате;
- хранение истории измерений по всем полевым участкам;
- срок службы - 3 года.
ПРИНЦИП РАБОТЫ
Работа оборудования выглядит следующим образом:

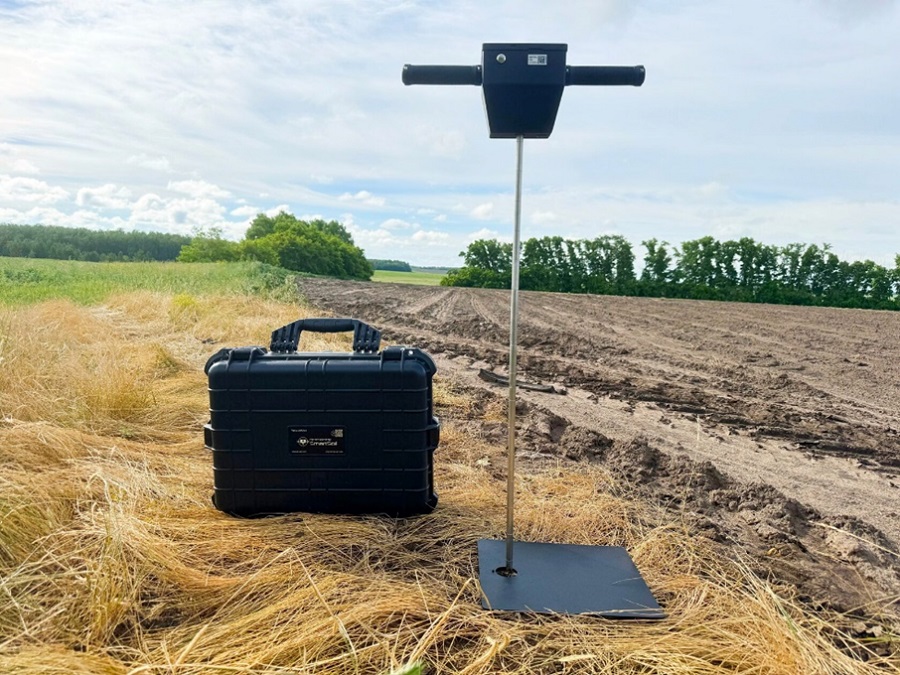

Вы проводите измерения по заранее выбранному растру или плану диагностики проблемных зон, которые заранее идентифицировали.
Данные автоматически передаются в программное обеспечение и привязываются к полевому участку.
Вы получаете визуальную карту уплотнения. Шагом визуализации является каждый сантиметр. Это позволяет более точно идентифицировать горизонт уплотнения.
Анализируя полученные данные, вы корректируете мероприятия по обработке почвы, в том числе дифференцированно, если в рамках поля сильные перепады по плотности.

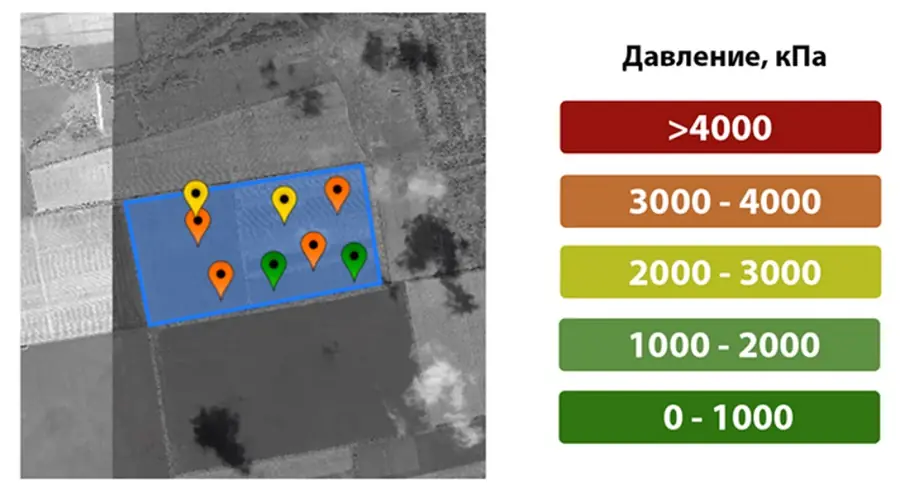

Результат плотности почвы можно увидеть в программе в виде карты, графика или скачать в таблице Exel и перенести его в SAS.На карте поле будет окрашено в оттенки зеленого, желтого и красного. Цвет участка зависит от давления. Можно посмотреть плотность почвы на разной глубине и загрузить результат в PDF или Shapefile.
Передача данных
Ведется работа над созданием сервиса для выгрузки данных о замерах в "облако" (личный кабинет). Например, будет возможность построения карт плотности полей в облачном сервисе с автоматической передачей данных в систему.
Сейчас данные из плотномера можно выгружать непосредственно при его подключении к компьютеру.
|
GPS |
Поддержка GPS + ГЛОНАСС, GALILEO |
|
GSM |
Канал передачи данных: GSM (GPRS/SMS) 850 / 900 / 1800 / 1900 |
|
Габаритные размеры |
40 х 98 х 8,5 см (в сборе) |
|
Габаритные размеры в упаковке |
52 х 40 х 18 см |
|
Гарантия |
12 мес. |
|
Глубина измерения |
60 см |
|
Датчик давления |
Есть |
|
Датчик ультразвуковой |
Есть |
|
Диаметр наконечников |
1/2" (12,83 мм) и 3/4" (20,27 мм) |
|
Диапазон измерений |
До 15 000 кПа | до 60 см |
|
Дискретность |
1 кПа | 1 см |
|
Дисплей |
2,4'', IPS TFT, 240 x 320 pix |
|
Длина зонда (измерительной части) |
85 см |
|
Защита |
IP64 |
|
Интерфейс |
USB (Type C) |
|
Масса |
3 кг |
|
Масса с упаковкой |
9,06 кг |
|
Материал |
Сталь |
|
Метод измерений |
Пенетрация |
|
Память |
более 4 000 измерений (внутренняя, энергонезависимая) |
|
Питание |
Встроенная АКБ Li-Pol, 3.7 В, 4100 мАч (до 8 часов автономной работы) |
|
Программное обеспечение для ПК |
В комплекте |
|
Производитель |
SAS |
|
Руководство пользователя |
На русском языке |
|
Способ упаковки |
Пластиковый кейс |
|
Срок службы |
Не менее 3 лет |
|
Точность |
±0,01% | ±0,5 см |
|
Точность позиционирования |
±2,5 (CEP) |
|
Условия эксплуатации |
От 0 до 60 ⁰С |
|
Шкала |
Отметки на штанге каждые 5 см в виде насечек |
|
№ |
Наименование |
Кол-во |
|
1 |
Пенетрометр цифровой SmartSoil S-60 |
1 шт. |
|
2 |
Стержень измерительный (в разборном виде), 85 мм |
1 шт. |
|
3 |
Наконечник 1/2’’ (для твердой почвы) |
1 шт. |
|
4 |
Наконечник 3/4’’ (для рыхлой почвы) |
1 шт. |
|
5 |
Пластина отражающая |
1 шт. |
|
6 |
Data-кабель USB / Type C (считывание данных / зарядка) |
1 шт. |
|
7 |
Ключ гаечный для сборки стержня (10 мм) |
2 шт. |
|
8 |
Кейс для хранения и транспортировки |
1 шт. |
