Предназначен для ускоренного контроля качества уплотнения грунта, а также прочностных характеристик грунтов земляного полотна – угла внутреннего трения, удельного сцепления, модуля упругости.
Подробности
Запросить цену
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сроки поставки уточняйте у менеджера.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Пенетрометры грунтовые ПСГ-МГ4 предназначены для измерений силы, воздействующей на наконечник при внедрении его в грунт и вычисления, на основе прямых измерений силы и диаметра наконечника, удельного сопротивления пенетрации.
Принцип действия пенетрометров основан на преобразовании деформации упругого элемента тензометрического датчика силы, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.
Удельное сопротивление пенетрации вычисляется микропроцессором электронного блока как отношение силы, действующей на наконечник к площади наконечника. На основе корреляционной зависимости между удельным сопротивлением пенетрации и механическими свойствами грунта вычисляются характеристики грунтов: угол внутреннего трения; удельное сцепление; модуль упругости, а также, плотность для песчаных грунтов.

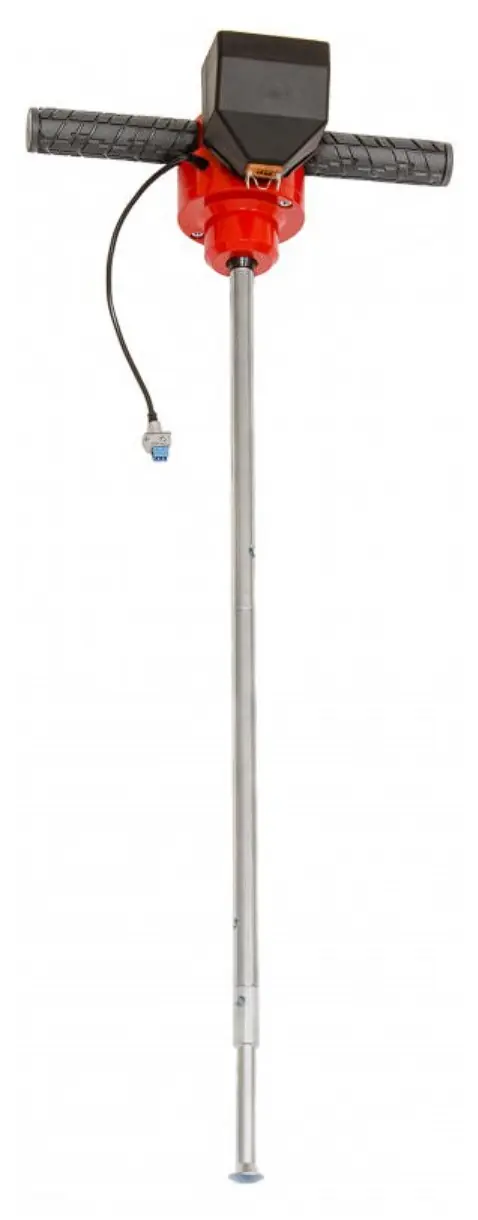

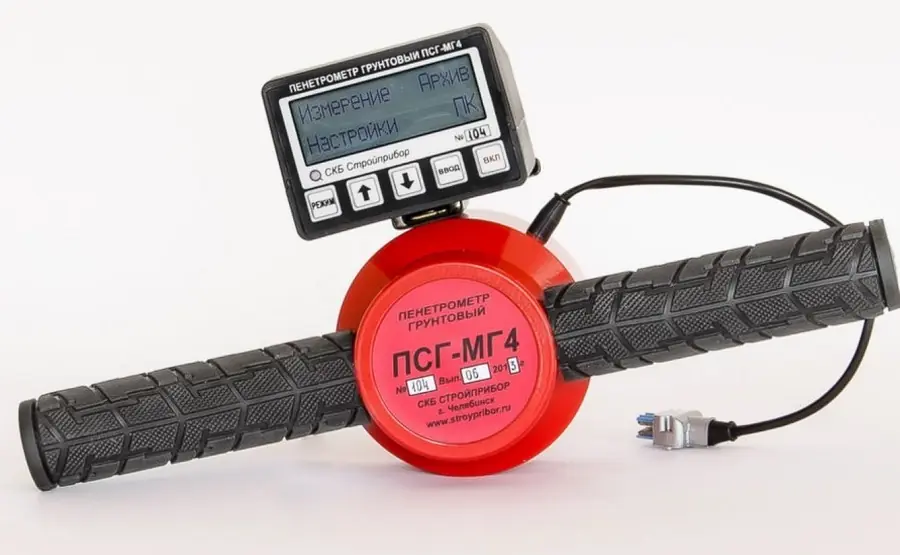

Пенетрометр состоит из тензометрического силоизмерительного устройства (ТСУ), представляющего собой тензометрический датчик силы, удлинительных штанг, рабочих наконечников и электронного блока с жидкокристаллическим дисплеем, который закрепляется на ТСУ и соединяется с ним кабелем через соединительный разъем. В корпусе электронного блока размещается печатная плата, на которой смонтирован дисплей, микропроцессор и элементы электрической схемы.
Поверка прибора осуществляется по документу КБСП.427333.037 РЭ «Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 31 января 2017 года.
Удельное сопротивление пенетрации вычисляется микропроцессором электронного блока как отношение силы, действующей на наконечник к площади наконечника. На основе корреляционной зависимости между удельным сопротивлением пенетрации и механическими свойствами грунта вычисляются характеристики грунтов: угол внутреннего трения; удельное сцепление; модуль упругости, а также, плотность для песчаных грунтов.
Пенетрометр состоит из тензометрического силоизмерительного устройства (ТСУ), представляющего собой тензометрический датчик силы, удлинительных штанг, рабочих наконечников и электронного блока с жидкокристаллическим дисплеем, который закрепляется на ТСУ и соединяется с ним кабелем через соединительный разъем. В корпусе электронного блока размещается печатная плата, на которой смонтирован дисплей, микропроцессор и элементы электрической схемы.
Преимущества:
- в комплект поставки входят также удлинительные штанги и рабочие наконечники;
- включение режима измерения и запоминания конечного значения силы пенетрации производится автоматически;
- прибор имеет таймер, энергонезависимую память и связь с ПК через USB-порт. Вычисление параметров грунтового основания производится автоматически;
- пенетрометры имеют встроенное программное обеспечение (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации.
Поверка прибора осуществляется по документу КБСП.427333.037 РЭ «Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 31 января 2017 года.
| Диапазон измерения силы пенетрации, Н | 100…950 |
| Относительная погрешность измерения силы, % | ± 1,5 |
| Диапазон определения сопротивления пенетрации, Н/см2 | 50…750 |
| Диапазон определения модуля упругости, МН/м2 | 20...150 |
| Диапазон определения сцепления грунта, МПа | 0,02...0,06 |
| Диапазон определения угла внутреннего трения грунта, град | 15...45 |
| Диапазон определения коэффициента уплотнения грунта | 0,5...1,1 |
| Максимальная глубина погружения, мм | 80 |
| Диаметр наконечников, мм | 22,0; 16,0; 11,3; 8,0; 6,0 |
| Память результатов | не менее 999 серий |
| Напряжение питания, В | 3 |
| Потребляемый ток, мА, не более | 25 |
| Габаритные размеры, мм | 850x260x150 |
| Масса прибора, кг, не более | 3,0 |
| Масса прибора в кейсе, кг | 4,0 |
| Наименование | Обозначение | Количество |
| Пенетрометр грунтовый ПСГ-МГ4 | 1 шт. | |
| Удлинительные штанги | 2 шт. | |
| Рабочие наконечники | диаметр 22,0; 16,0; 11,3; 8,0; 6,0 мм | 5 шт. |
| Кабель для передачи данных в ПК | 1 шт. | |
| CD с программным обеспечением | 1 шт. | |
| Руководство по эксплуатации с разделом 4 «Методика поверки» | КБСП. 427333.037 РЭ | 1 шт. |
| Укладочный кейс | 1 шт. |
