Электронный динамический плотномер ZFG 3.1

В принципе работы динамического плотномера грунта ZFG 3.0 реализован метод штампа «метод падающего груза», имитирующий проезд автомобиля по дорожному покрытию.

Динамические испытания, полученные от действия ударной силы через круглый жесткий штамп с помощью динамического плотномера грунта ZFG 3.0 являются одним из самых быстрых методов определения динамического модуля деформации, что позволяет точно определить характеристики прочности и деформируемости грунтов и оснований дорог.

В результате испытаний можно получить выводы о несущей способности и сгущении грунтов. Данный метод подходит для крупнозернистых и смешанных грунтов с максимальным размером фракции 63 мм, для несвязанных несущих слоев и закладочных материалов, а также для проведения исследований с целью улучшения грунтов.

Прибор применяется при горных, земляных и дорожностроительных работах.
Прибор в основном предназначен для документирования результатов измерения и для внутреннего контроля качества выполняемых работ.

Для аппарата ZFG 3.0 с 10 кг нагрузочным механизмом допускается максимальное граничное значение 70 MН/м², что соответствует оседанию в 0,3 мм.
Если же измерения производятся для высоко уплотненных несущих слоёв рекомендуется использовать нагрузочную плиту весом 15 кг. При этом измерительная область при 1,5-кратной ударной нагрузке увеличивается до 105 МН/м².

Электронный динамический плотномер грунта ZFG 3.0 может также быть использован как статическое дисковое устройство.

Динамический плотномер ZORN Instruments ZFG 3.0 позволяет произвести быстрое измерение и оперативно вынести решение относительно пригодности грунта.

• определение коэффициента уплотнения грунта;
• измерение динамического модуля упругости грунта Еvd;
• определение географических координат точки измерения (модификация ZFG 3.0 GPS);
• оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости;
• построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте.

• земляные работы, подземное строительство;
• строительство авто и ЖД дорог;
• взлетно-посадочные полосы;
• контроль за уплотнением;
• зернистые прослойки;
• стабилизация почвы;
• отвальные группы;
• засыпка траншей;
• откаточные пути;
• дамбы и склоны;
• засыпка опор.

• отсутствие необходимости использования нагрузочной опоры (грузового автомобиля), необходимого при статической дисковой проверке, и штатива для измерения проосадки грунта;
• возможность проведения испытаний в стеснённых условиях, таких как, прокладка железнодорожного пути и дорожных траншей, при забутовках, в буровых скваженах и других труднодоступных местах;
• незначительный размер занимаемой площади и малая масса испытательного прибора;
• минимальные затраты времени на проведение измерений, около 2 минут на одно испытание.

В модели плотномера ZFG-3.0 измерительный блок и термопринтер - два отдельных модуля. Пользователь имеет возможность приобрести прибор ZFG-3.0 либо в комплекте с термопринтером, либо без него. Если у вас нет необходимости распечатывать протоколы измерений непосредственно в поле, Вы можете приобрести базовый комплект плотномера и, таким образом, сэкономить. Если впоследствии потребность в термопринтере все-таки возникнет, Вы можете заказать его отдельно.

1. Уложить нагрузочную плиту по всей площади на проверяемую поверхность, после чего установить на плиту нагрузочное приспособление.
2. Соединить механическое и электронное оборудование измерительным кабелем. Включить прибор.
3. Выполнить три предварительных цикла нагружения, запустить измерительную процедуру и выполнить три цикла нагружения для проведения замера.
4. Измерение завершено. Все данные сохранены, их можно распечатать и передать на ПК.

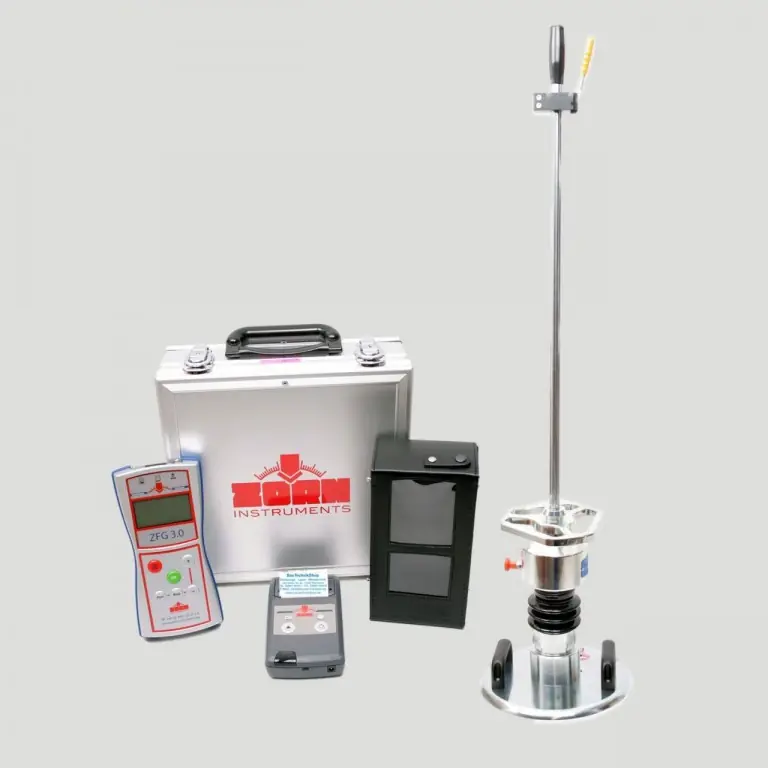

• Измеритель усадки с переносной сумкой
• Измеритель усадки с кейсом
• Измеритель усадки с принтером (в комплекте с кейсом)

При заказе плотномера ZFG-3.0 без термопринтера, в комплекте с прибором поставляется кожаная сумка-футляр, изготовленная из натуральной кожи.
Сумка-футляр служит для защиты ZFG 3.0 при транспортировке и во время проведения измерений. Прибор можно не вынимать из сумки во время измерения. При поставке измерительного прибора с переносной сумкой прилагается соединительный кабель длиной 2 м.

Плотномер грунта ZFG 3.0 поставляется в комплекте с нагрузочной плитой весом 10 кг - максимальное значение модуля деформации Evd не более 70 МН/м², что соответствует оседанию в 0,3 мм. Для расширения диапазона измерения модуля упругости грунта (измерения производятся для высоко уплотнённых несущих слоёв) до 105 мН/м², рекомендуется использовать нагрузочную плиту весом 15 кг.

• измерительный прибор, вкл. высококачественный, прочный футляр из цельной кожи;
• разъем запоминающего устройства с картой SD;
• нагрузочная плита (с высококачественным гальваническим покрытием);
• протокол калибровки;
• нагрузочное приспособление 10 кг (Evd 15-70 МН/м²);
• подробное руководство пользователя.

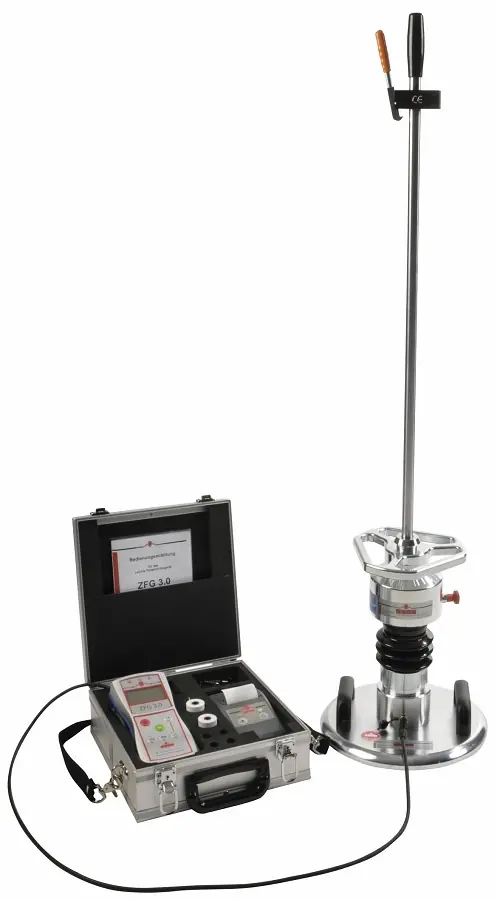

• термопринтер в алюминиевом чемоданчике с отсеком для измерительного прибора;
• прочный и безопасный ящик для транспортировки;
• раскладная транспортная тележка;
• нагрузочное приспособление 15 кг (Evd 70-105 МН/м²);
• ящик для транспортировки на колесах;
• магнитная опора.

Электронный динамический плотномер грунта ZFG 3.0 внесен в Госреестр СИ РФ и соответствует требованиям СТ СЭВ 5497-86.

Руководство по эксплуатации
Измерителя динамического модуля упругости грунтов ZORN ZFG 3.0
