Портативная лаборатория для определения нефтепродуктов в воде "Пчёлка-Н" с набором для экстракции

Назначение

Портативная лаборатория «Пчёлка-Н» с набором для экстракции (далее – лаборатория «Пчёлка-Н», ПЛ «Пчёлка-Н», лаборатория, изделие) является моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда портативных лабораторий «Пчёлка-Н».

Лаборатория «Пчёлка-Н» с набором для экстракции предназначена для определения уровня содержания нефтепродуктов и масел в растворённой и эмульгированной форме в природной воде любой степени минерализации, включая морские, а также в сточной воде (в промышленных стоках и стоках неизвестного происхождения).

Лаборатория «Пчёлка-Н» позволяет определять уровни содержания нефтепродуктов и масел в природной и сточной воде на основе действующей нормативно-технической документации.

Помимо модели «Пчёлка-Н» с набором для экстракции, ЗАО «Крисмас+» производит и поставляет модель «Пчёлка-Н» без набора для экстракции.

Области применения

Лаборатория «Пчёлка-Н» с набором для экстракции используется службами и лабораториями, специализирующимися на экологическом контроле и анализе воды для:

• Выявления загрязнения источников или сетей водоснабжения нефтепродуктами и маслами;
• Определения уровня загрязнения нефтепродуктами и маслами водных объектов и оценки степени воздействия этого загрязнения на их экосистему;
• Проверки загрязнения нефтепродуктами и маслами используемой в технологических процессах воды, в целях обеспечения достойного качества производимой продукции и снижения негативного воздействия экологических инцидентов на окружающую среду;
• Обнаружения источников загрязнения и оценки результативности работы очистного оборудования;
• Своевременного принятия управленческих и технологических мер по ликвидации загрязнений.

Лаборатория «Пчёлка-Н» с набором для экстракции также применяется в общем среднем, среднем и высшем профессиональном и дополнительном образовании в учебных целях при изучении методов и технологий определения нефтепродуктов и масел в воде в ходе экологического мониторинга окружающей среды.

Устройство

Лаборатория «Пчёлка-Н» с набором для экстракции производится по ТУ 26.51.53−040−82182574−2026.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Лаборатории «Пчёлки-Н» с набором для экстракции проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

Определение нефтепродуктов и масел в воде с помощью лаборатории «Пчёлка-Н» с набором для экстракции проводится двумя методами: методом бумажной хроматографии и методом тонкослойной хроматографии. Набор для экстракции применяется для предварительного экстрагирования нефтепродуктов и масел из водной среды неполярным растворителем.

Лаборатории «Пчёлки-Н» с набором для экстракции сформирована по модульному принципу.

Основной модуль ПЛ «Пчёлка-Н» с набором для экстракции представляет собой удобный для транспортирования и хранения корпус-укладку из прочного полимерного материала, снабжённый замком и ручкой для переноски. Внутри укладки в специальном ложементе размещены реагенты, материалы, посуда, принадлежности и документация, необходимые для анализа.

Полуколичественным экстракционным бумажно-хроматографическим методом определяют суммарное содержание алифатических, олефиновых, нафтеновых, ароматических соединений, а также нефтяные масла.

Значение массы нефтепродукта в анализируемой пробе определяют по номограмме, построенной экспериментально по образцам масел типов М-14ДЦЛ20, М-14Г2ЦС. При анализе воды на содержание масел конкретного типа номограмму рекомендуется уточнить построением зависимости по образцам используемых НП.

Примечание
Метод не распространяется на легколетучие НП (бензины газовые, пусковые, авиационные, автомобильные и т.п.).

Качественным методом тонкослойной хроматографии определяют бензины авиационные и автомобильные, топливо для реактивных двигателей, дизельное топливо, нефтяное топливо, растворители, образцы нефти.
Метод основан на использовании различия коэффициентов распределения (сорбируемости) компонентов анализируемого раствора. Различные величины коэффициентов распределения у разных НП обеспечивают разделение смеси на полоске для ТСХ – пластине типа «Sorbfil».

Подробные правила работы и методика применения лаборатории «Пчёлка-Н» детально приведены в комплекте сопроводительной документации.

Технические характеристики

Рабочие условия применения лаборатории «Пчёлка-Н» с набором для экстракции:

• Температура анализируемой пробы – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание:
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Диапазон определяемых концентраций нефтепродуктов и масел в воде составляет:

• Методом бумажной хроматографии – от 0,5 до 35 мг/л;
• Методом тонкослойной хроматографии – качественное определения нефтепродуктов и идентификация органических соединений по стандартным образцам.

Чувствительность обнаружения нефтепродуктов и масел:

• Методом бумажной хроматографии – 0,5 мг/л;
• Методом тонкослойной хроматографии – 10–15 мг/л.

Продолжительность выполнения анализа, включая стадию экстракции пробы, которая занимает 1 час:

• Методом бумажной хроматографии – не более 4 часов 30 мин;
• Методом тонкослойной хроматографии – не более 3 часов.

Объём пробы – от 250 мл до 750 мл.

Габаритные размеры и масса модулей портативной лаборатории «Пчёлка-Н» приведены в таблице 1 вкладки «Характеристики».

Срок службы лаборатории «Пчёлка-Н» с набором для экстракции составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

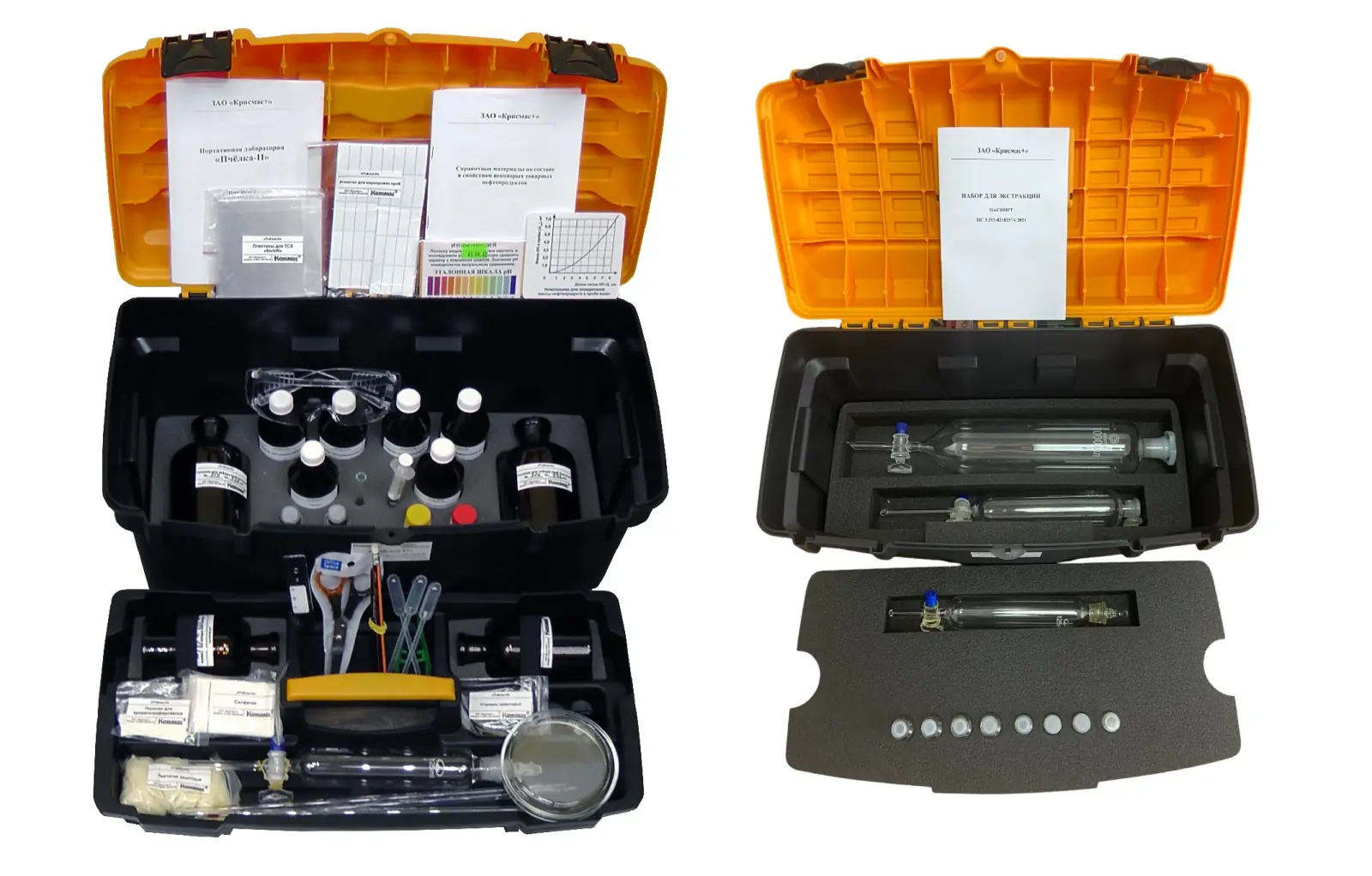

Лаборатория «Пчёлка-Н» с набором для экстракции поставляется в составе 1-ого корпуса-укладки и набора для экстракции (2 места).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку лаборатории разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Лабораторию «Пчёлка-Н» с набором для экстракции следует хранить в прохладном месте.

Состав лаборатории может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (Мф-ХА) (Артикул 6.211);
• Набор мерной посуды многофункциональный (Набор Мф-М) (Артикул 6.211.1);
• Набор лабораторной посуды многофункциональный (Набор Мф-Л) (Артикул 6.211.2);
• Набор многофункциональный 0,5-1 (Мф 0,5-1) (Артикул 6.211.3);
• Набор мерной посуды для применения совместно с ранцевыми лабораториями (Мф-Р) (Артикул 6.211.4);
• Комплект пополнения ПЛ «Пчёлка-Н» с набором для экстракции (КП ПЛ «Пчёлка-Н» с набором для экстракции);
• Комплект запасных частей, инструментов и принадлежностей к ПЛ «Пчёлка-Н» с набором для экстракции (ЗИП ПЛ «Пчёлка-Н» с набором для экстракции).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Общелабораторное оборудование и приборы».

Преимущества и особенности

Лаборатория «Пчёлка-Н» с набором для экстракции:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Легко разворачивается на лабораторном (рабочем, походном) столе с лёгкой доступностью готовых к применению компонентов;
• Рассчитана на постоянные перевозки в полевых условиях: корпус-укладка из ударопрочного полимера с надёжным замком и удобной ручкой. Открыл — и всё готово к работе прямо на месте;
• Лаборатория оснащена дополнительным функциональным модулем, содержащим специальную лабораторную посуду для осуществления экстракции;
• Обеспечивает проведение химического анализа с получением достоверных результатов в минимальное время непосредственно в производственных условиях, при отсутствии химической стационарной лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Имеющиеся, при стандартной комплектации, в лаборатории «Пчёлка-Н» расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 50 определений уровня содержания нефтепродуктов и масел в природной и сточной воде. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП ПЛ «Пчёлка-Н») при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном паспорте операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации (механики, техники, лаборанты и т.п.);
• Широкое применение лабораторий «Пчёлка-Н» для оперативного определения нефтепродуктов и масел в воде обеспечивает повышение уровня экологической безопасности, защиты здоровья человека и сохранения природного равновесия.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
