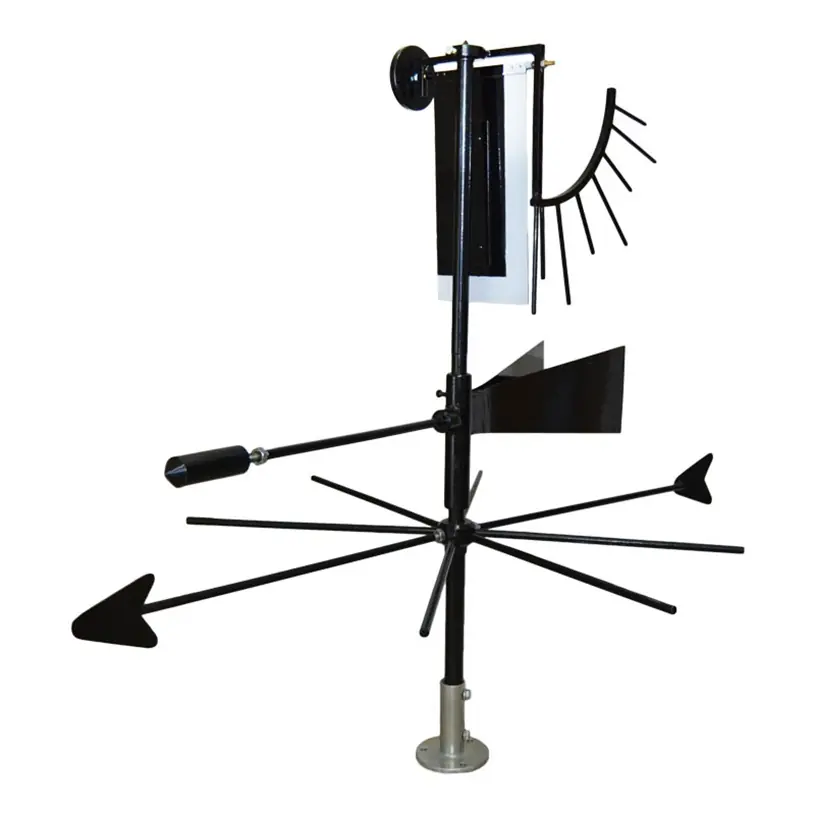

Флюгер с легкой доской (ФВЛ)

Флюгер ФВЛ-М с лёгкой доской предназначается для определения скорости и направления ветра на метеорологических площадках.

1. флюгер ФВЛ-М - с лёгкой доской для определения скорости ветра в диапазоне от 1 до 20 м/с;
2. флюгер ФВТ-М - с тяжёлой доской для определения скорости ветра в диапазоне от 4 до 40 м/с.

Флюгер состоит из неподвижной опорной части и подвижной - указателей скорости и направления ветра, зафиксированных на оси. Неподвижная часть представляет собой стойку, на которой зафиксирована втулка со штырями и ввинченную в стойку опору, зафиксированную контргайкой.

Подвижная часть - ось с указателями скорости и направления ветра опирается на коническую поверхность опоры, что даёт возможность ей свободно вращаться относительно неподвижной части.

Указатель скорости ветра состоит из кронштейна, на котором свободно подвешена указательная доска. Доска, вращаясь в опорах, под действием воздушного потока, отклоняется от вертикального положения и устанавливается против одного из указателей скорости ветра - штырей, радиально размещённых по дуге кронштейна, или колеблется около него. По порядковому номеру штыря определяют скорость ветра.

Указатель направления ветра состоит из флюгарки, представляющей собой две лопасти размещённых под углом друг к другу и зафиксированных на втулке, и противовеса - указателя, соединённого с втулкой шпилькой. Лопасти под действием воздушного потока ориентируют флюгарку по направлению ветра. Направление ветра определяется по штырям. Штыри образуют за счёт знаков на их концах стрелу, которую при установке флюгера направляют строго на астрономический север.
