Установка гидрометрическая дистанционная ГР-70М

Установка гидрометрическая дистанционная ГР-70 является стационарным оборудованием для производства гидрометрических работ с берега на реках шириной до 100 м/с применением гидрометрических грузов весом 25 кг и 50 кг.
Скорость потока воды не должна превышать 2,5 м/с.

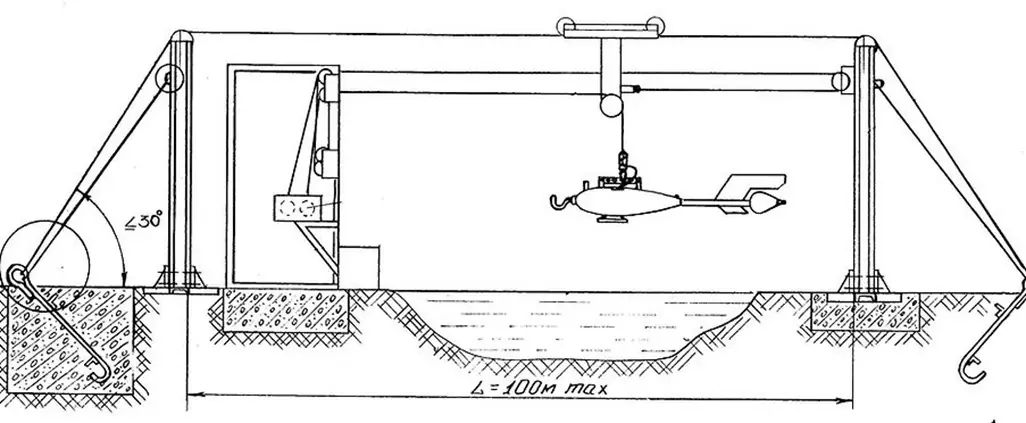

Установка ГР-70 представляет собой систему канатов, укрепленных на береговых опорах и связанных с ручной лебедкой, которая установлена в кабине.
Электрическое питание установки производится постоянным током напряжением 3,0 В от шести гальванических элементов типа DURACELL.

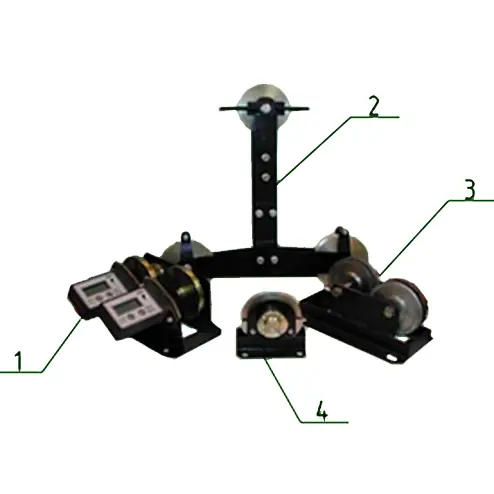

1. Блок счетчиков
2. Каретка
3. Блок верхний
4. Блок береговой

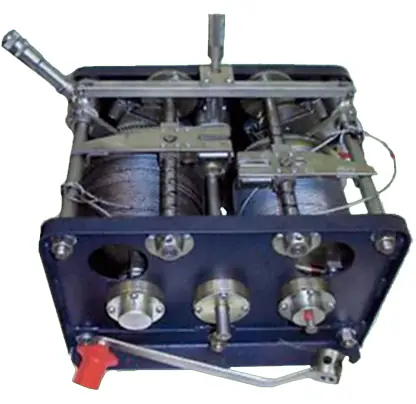

5. Лебедка к установке ГР-70:
   Лебедка к установке ГР-70 cлужит для подъема и передвижения по створу гидрометрического груза с приборами. Механизмы лебедки монтируются на раме. Подъем и опускание груза осуществляется канатом с токопроводной жилой, закрепленном на заднем барабане лебедки.

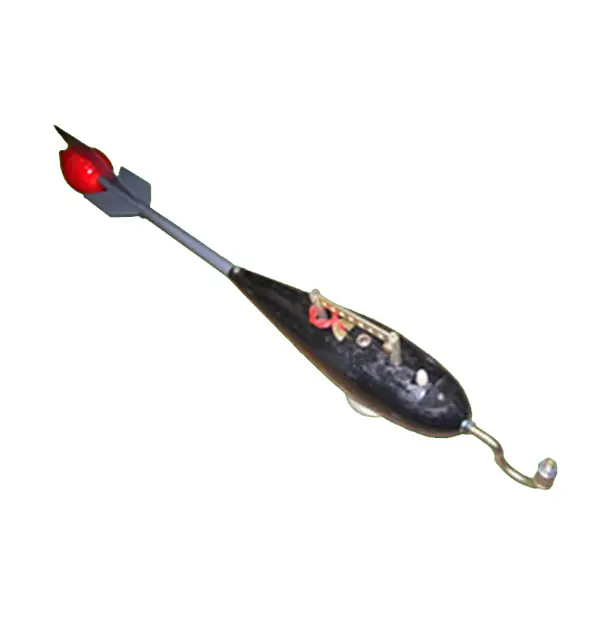

6. Груз гидрометрический рыбовидный:
   Грузы гидрометрические рыбовидные предназначены для производства гидрометрических работ на водотоках с большими скоростями. Подобные грузы, входящие в состав гидрометрической установки ГР-70, дополнительно снабжены донным контактом, поверхностным контактом и делителем напряжения.
