Индикаторная трубка «Хлор 0,5-10; 10-200 (4,5)»: мгновенный результат

Хлор: невидимая угроза на вашем предприятии

Хлор (Cl₂) – ядовитый удушающий двухатомный газ желтовато-зелёного цвета, тяжелее воздуха, с резким запахом. Относится к категории «высокоопасных» веществ, поэтому требует постоянного внимания: даже кратковременный контакт с повышенной концентрацией вызывает раздражение дыхательных путей, кашель, а в тяжёлых случаях – отёк лёгких. Мало того, хлор способен накапливаться в организме и вызывать выраженные нарушения здоровья.

Где необходим постоянный контроль хлора?

Хлорирование питьевой и сточной воды, промышленная дезинфекция, химический синтез (производство ПВХ, растворителей, пестицидов), целлюлозно-бумажная промышленность, металлургия и очистка поверхностей.

Проблема: стационарные приборы не всегда эффективны

Учитывая масштабы применения и высокую токсичность вещества, регулярный контроль его концентрации в воздухе становится обязательным требованием промышленной безопасности. Однако стационарные газоанализаторы зависят от электросети, требуют частой калибровки и сложного обслуживания, а лабораторные методы не дают мгновенного результата, что критично при подозрении на утечку.

Решение: моментальный анализ концентрации хлора в воздухе

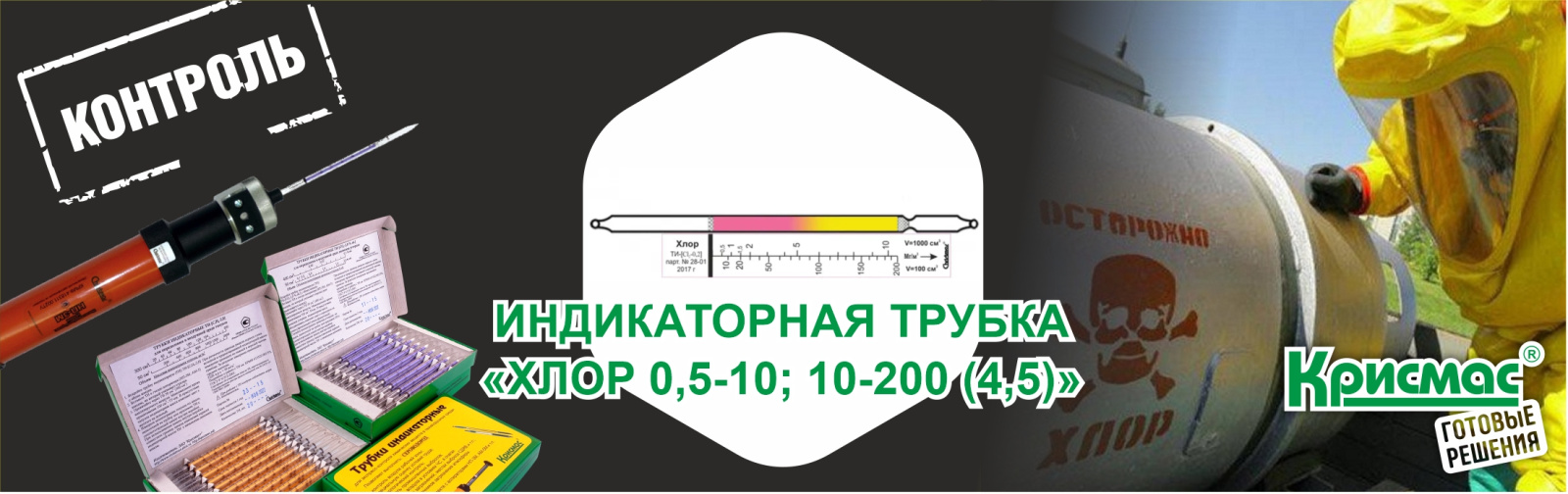

Именно для таких задач подходит индикаторная трубка «Хлор 0,5-10; 10-200 (4,5)» от ГК «Крисмас». Артикул изделия – ТИ-[Cl₂-0,2]. Это полностью автономный экспресс-инструмент, который за считанные минуты показывает объективный уровень загрязнения непосредственно в цехе, на открытой площадке или в труднодоступном месте.

Технические характеристики и принцип действия

Основа работы трубки ТИ-[Cl₂-0,2] – колориметрическая реакция. При прокачивании воздуха через индикаторную трубку сорбент, пропитанный флуоресцеином, меняет цвет с жёлтого на розовый. Длина окрашенной зоны прямо пропорциональна концентрации хлора в пробе.

Ключевые параметры:

• Диапазон измерений: 0,5 – 200 мг/м³;
• Погрешность: не более ±25%, что соответствует ГОСТ Р 51712-2001 и является отраслевым стандартом для полевых экспресс-методов;
• Совместимые аспираторы: НП-3М, АМ-5Е, АМ-0059, Dräger Accuro, GV-100S/ GV-110S и их аналоги;
• Габариты (Д × Ø): (125±5) мм × (4,5±0,25) мм;
• Срок хранения: 12 месяцев.

Высокая селективность – точный результат без помех

Важная особенность индикаторной трубки на хлор – высокая устойчивость к фоновым промышленным примесям.

Результат не искажают аммиак (до 0,9 г/м³), ацетон и декан (до 5%), диоксид азота (до 90 мг/м³), диоксид серы (до 130 мг/м³), окись углерода (до 630 мг/м³), сероводород (до 40 мг/м³) и толуол (до 10%). Перекрёстная чувствительность возможна лишь к другим галогенам и только при значительно превышающих рабочих концентрациях.

Работа с международными стандартами: пересчёт мг/м³ в ppm

PPM – это единица измерения концентрации, которая показывает, сколько единиц (частей) одного вещества содержится в миллионе единиц другого вещества (например, в воздухе, воде или почве).

Для составления международных отчётов или работы с импортной документацией может потребоваться перевести показания из мг/м³ в ppm (parts per million).

Формула для хлора (Cl₂): концентрация (ppm) = концентрация (мг/м³) / 2,91. Пример: 5,82 мг/м³ / 2,91 = 2 ppm. Коэффициент 2,91 актуален для хлора при стандартных условиях (20 °C и 101,3 кПа).

Назначение двух шкал: плановый мониторинг и аварийная диагностика

Двойная градуировка на корпусе индикаторной трубки позволяет использовать одну трубку для решения разных задач без замены расходника.

• Шкала 0,5–10 мг/м³ применяется для ежедневных обходов территории, проверки работы вытяжной вентиляции, оформления протоколов производственного контроля и аттестации рабочих мест. Время прокачки для этого диапазона обычно составляет 5–10 минут, так как для чёткого проявления цвета при низких концентрациях требуется больший объём воздуха.
• Шкала 10–200 мг/м³ предназначена для работы в условиях повышенных концентраций, характерных для утечек, разгерметизации ёмкостей или аварийных выбросов. Здесь реакция протекает быстрее: результат готов за 1–3 минуты. Это позволяет оперативным службам быстро оценить критичность ситуации, определить границы опасной зоны и принять решение об эвакуации персонала или запуске систем аварийной вентиляции.

Пошаговый алгоритм проведения замера

1. Подготовка: убедитесь в целостности упаковки и сроке годности. Аккуратно срежьте или надломите запаянные концы индикаторной трубки;
2. Установка: вставьте индикаторную трубку «Хлор 0,5-10; 10-200 (4,5)» в держатель аспиратора, ориентируясь по стрелке на корпусе: она должна совпадать с направлением потока воздуха;
3. Прокачка: запустите насос – объём прокачиваемого воздуха и время цикла (от 1 до 10 минут) выбираются в зависимости от ожидаемой концентрации. Точные указания по количеству ходов поршня или длительности работы указаны на заводской этикетке каждой партии;
4. Считывание результата: сразу после окончания прокачки сопоставьте границу розовой окрашенной зоны с нужной шкалой на корпусе индикаторной трубки. Зафиксируйте значение, время и место отбора пробы;
5. Завершение работы: утилизируйте отработанный расходник в специально маркированный контейнер для химических отходов согласно внутреннему регламенту предприятия.

Преимущества индикаторных трубок как метода контроля

Метод экспресс-анализа на основе колориметрических трубок востребован в промышленности благодаря уникальному сочетанию скорости, простоты и экономической эффективности.

• Оперативность: результат анализа получают непосредственно в точке отбора пробы – не нужно ждать лабораторного заключения или транспортировать образцы.
• Простота: методика интуитивно понятна, с ней справится сотрудник без специальной химической подготовки, что упрощает организацию производственного контроля.
• Автономность: для работы не требуются источники электричества, подключение к ПО или сложная калибровка – достаточно ручного аспиратора.
• Мобильность: малый вес и компактные габариты позволяют брать индикаторные трубки в командировки, на удалённые площадки и в зоны с ограниченным доступом.
• Достаточная точность: погрешность в пределах ±25% соответствует ГОСТ Р 51712-2001 и является достаточной для оперативной оценки уровня угрозы и принятия управленческих решений.
• Экономическая целесообразность: благодаря низкой стоимости оборудования и расходных материалов регулярный мониторинг становится оправданным даже на небольших предприятиях.
• Широкая область применения: метод эффективен для решения широкого спектра задач: от санитарно-химического контроля на водоочистных сооружениях до оценки выбросов на химических производствах.

Надежность и юридическая значимость: преимущества работы с ГК «КРИСМАС»

Выбирая индикаторные трубки от ГК «Крисмас», вы получаете не просто расходный материал, а комплексное, документально подтвержденное решение.

• Юридическая значимость: продукция серии ТИ-ИК-К официально зарегистрирована в Государственных реестрах средств измерений РФ (№24321-13, обновление от 29.11.2024 №2805), а также Республик Беларусь и Казахстан. Это означает, что результаты ваших замеров официально признаются надзорными органами.
• Стабильность и импортонезависимость: выпуск по актуальным ТУ-2022 (КРМФ.415522.003) из отечественных компонентов гарантирует стабильность метрологических характеристик от партии к партии и исключает зависимость от импортных поставок.
• Подтвержденное качество: продукция отмечена Знаком качества за подтверждённую точность измерений и применяется в методиках, аттестованных по ГОСТ Р 8.563-2009.
• Экспертная поддержка: прямая техническая поддержка от разработчика помогает с подбором совместимого оборудования, оформлением отчётности и решением нестандартных задач на этапе внедрения.

Готовы обеспечить безопасность на вашем объекте?

Индикаторная трубка «Хлор 0,5-10; 10-200 (4,5)» – ваш надежный инструмент для оперативного контроля и обеспечения промышленной безопасности.

Свяжитесь с нами, чтобы получить полное коммерческое предложение, уточнить стоимость и проконсультироваться по подбору совместимого оборудования.
