Аварийный контроль воздуха: индикаторная трубка «Фторид водорода 2-20; 20-500 (4,5)»

Что такое аварийный контроль и зачем он нужен

Аварийный контроль – это экспресс-оценка воздуха в условиях чрезвычайной ситуации: утечки химикатов, разгерметизации оборудования, пожара или технологического сбоя. В отличие от плановых замеров, здесь нет времени на доставку проб в лабораторию и долгую подготовку. Результат нужен здесь и сейчас, чтобы:

• определить границы опасной зоны и организовать эвакуацию;
• выбрать правильные средства защиты для спасателей;
• оценить эффективность мероприятий по локализации утечки;
• принять решение о приостановке работ или запуске систем аварийной вентиляции.

Для таких задач ЗАО «Крисмас+» созданы специальные индикаторные трубки с расширенными диапазонами измерений. Одна из них – «Фторид водорода 2-20; 20-500 (4,5)» (артикул ТИ-[НF-0,5]).

Фтористый водород: почему это вещество требует особого внимания

Фтористый водород (химическая формула HF) – одно из самых опасных химических веществ, с которыми сталкивается промышленность. Он используется в производстве стекла, полупроводников, алюминия, в нефтепереработке и химическом синтезе.

Чем он опасен:

• невидим и имеет резкий запах, который быстро «отключает» обоняние – человек перестаёт чувствовать угрозу;
• легко проникает через дыхательные пути и кожу, вызывая глубокие ожоги и системное отравление;
• даже кратковременное воздействие высоких концентраций может привести к отёку лёгких и тяжёлым последствиям для здоровья.

Норма безопасности для этого вещества в воздухе рабочей зоны составляет всего 0,5 мг/м³. При аварии концентрация может вырасти в десятки и сотни раз. Именно для таких ситуаций и предназначена индикаторная трубка ТИ-[НF-0,5].

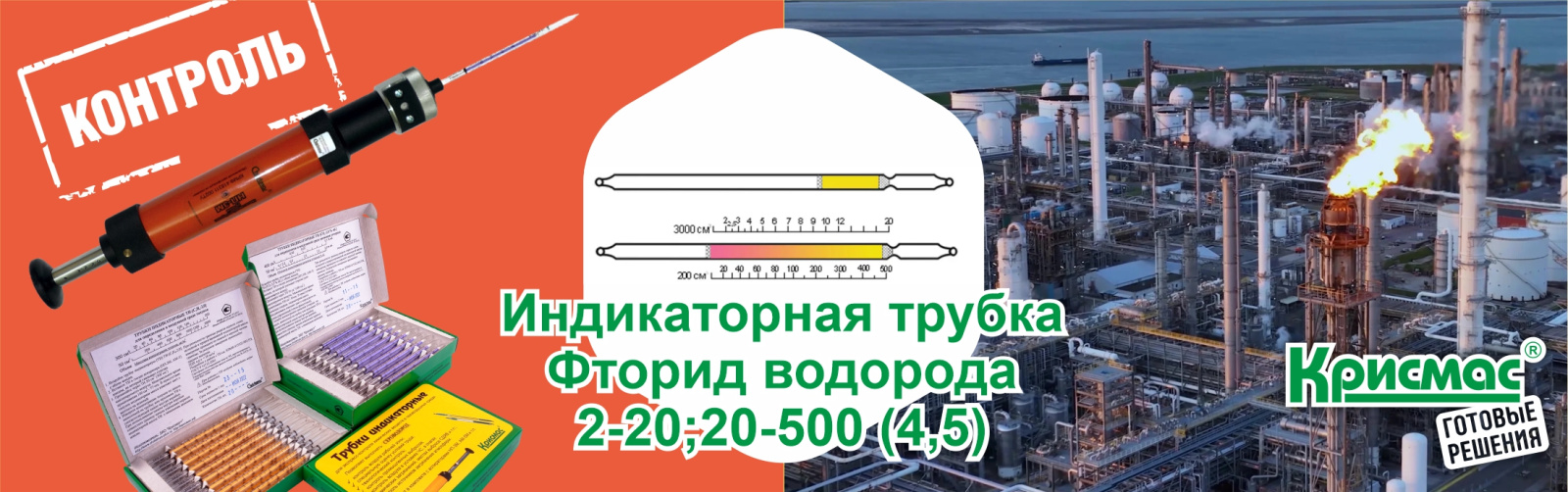

Как устроена индикаторная трубка «Фторид водорода 2-20; 20-500 (4,5)»

Эта модификация отличается от плановых аналогов двумя ключевыми параметрами:

Два верхних диапазона измерений:

• 2–20 мг/м³ – начальная стадия утечки, оценка зоны риска, принятие первых мер;
• 20–500 мг/м³ – серьёзная авария, работа спасательных формирований, оценка критических угроз.

Комплект из двух элементов: в упаковке поставляется индикаторная трубка ТИ-[НF-0,5] + фильтрующая трубка ТФ-HF. Фильтр устанавливается перед индикаторной частью и очищает пробу от влаги, аэрозолей и механических примесей, которые могут исказить реакцию.

Как работает индикаторная трубка

Внутри стеклянной трубки находится пористый наполнитель с флуоресцеином. Когда через него прокачивают воздух, содержащий фтористый водород, происходит химическая реакция. Результат виден сразу: сорбент окрашивается в розовый цвет. Чем выше концентрация, тем интенсивнее и длиннее окрашенная зона.

Время измерения составляет от 5 до 15 минут – диапазон связан с объёмом пробы. Для нижних значений шкалы достаточно меньшего количества воздуха, для верхних (ближе к 500 мг/м³) требуется прокачать больший объём, чтобы реакция проявилась чётко. Переключать шкалы не нужно: градуировка нанесена на корпус, результат читается сразу.

Алгоритм действий при аварии

Метод адаптирован для полевых условий, когда важна каждая секунда:

1. наденьте соответствующие средства индивидуальной защиты. Определите направление ветра и точку отбора на границе предполагаемой зоны заражения;
2. подготовьте комплект: вставьте фильтрующую трубку (ТФ-HF) в держатель аспиратора, следом подключите индикаторную трубку (ТИ-[НF-0,5]). Стрелка на корпусе должна указывать направление потока;
3. прокачайте пробу насосом-пробоотборником НП-3М или совместимым аналогом (АМ-5Е, АМ-0059, Dräger Accuro, GV-100S/ GV-110S). Количество ходов определяется требуемым диапазоном и указано на этикетке;
4. немедленно сравните розовую зону с градуировкой на корпусе. Зафиксируйте значение, время отбора и метеопараметры;
5. утилизируйте использованные индикаторные трубки в контейнер для химически активных отходов.

Надёжность в полевых условиях: точность и влияние примесей

В аварийных ситуациях не нужна лабораторная точность до десятых долей. Главное – быстро понять, есть ли угроза и насколько она серьёзна. Погрешность ±25% полностью соответствует ГОСТ Р 51712-2001 и позволяет чётко классифицировать обстановку: «фоновый уровень», «опасность» или «критическая зона».

На результат не влияют типичные спутники промышленных выбросов: диоксид азота, аммиак и сероводород (до 10 мг/м³), а также оксид углерода (до 50 мг/м³). Единственное ограничение: присутствие в воздухе галогенов (хлора, брома и др.) может вызвать реакцию окрашивания сорбента. В таких зонах данные считаются предварительными и требуют лабораторного подтверждения.

Комплект сохраняет рабочие свойства 12 месяцев при хранении в заводской упаковке (10–35 °C, влажность 30–95%), что делает его надёжным элементом аварийного запаса на любом объекте.

Документальная база и производство

Индикаторные трубки серии ТИ-[ИК-К] официально зарегистрированы как средства измерений: Госреестр РФ (№24321-13, обновление от 29.11.2024 №2805), реестры Республики Беларусь и Республики Казахстан.

ГК «Крисмас» выпускает продукцию на собственных мощностях, что исключает зависимость от импортных поставок и гарантирует доступность.

Трубки отмечены свидетельством о Знаке качества за высокую точность в аналитической химии и применяются в методиках, аттестованных по ГОСТ Р 8.563-2009.

Преимущества индикаторных трубок на фтористый водород от ГК «Крисмас»:

• результат сразу на месте: анализ занимает минуты, данные получают непосредственно в точке отбора пробы – не нужно ждать лабораторного заключения;
• простота метода: с трубкой справится сотрудник без специальной химической подготовки, что упрощает организацию контроля на объекте;
• полная автономность: не требуются электричество, источники тепла или сложная аппаратура – метод работает в любых полевых условиях;
• компактность и доступность: малый вес, небольшие габариты и низкая стоимость оборудования делают экспресс-контроль экономически выгодным;
• достаточная точность для задач контроля: чувствительность и погрешность ±25% соответствуют требованиям ГОСТ Р 51712-2001 для оперативной оценки воздушной среды;
• прямая техническая поддержка: консультации по применению, подбору оборудования и оформлению отчётности – без посредников.

Ответы на частые вопросы

Почему время прокачки меняется от 5 до 15 минут?

Объём воздуха, который нужно пропустить через сорбент, зависит от выбранной шкалы. Для чёткого проявления цвета в верхнем диапазоне требуется больше ходов насоса. Точное количество указано на этикетке каждой партии.

Как перевести мг/м³ в ppm для отчётов?

При 20 °C и 101,3 кПа соотношение фиксировано: 1 ppm = 0,83 мг/м³. Чтобы получить значение в ppm, разделите результат в мг/м³ на 0,83. Например, 16,6 мг/м³ = 20 ppm.

Можно ли использовать индикаторную трубку без фильтра?

Нет. Комплект ТИ-[НF-0,5] + ТФ-HF спроектирован как единая система. Фильтр защищает сорбент от влаги и пыли, без него точность падает, а соответствие аттестованной методике аннулируется.

Индикаторные трубки «Фторид водорода 2-20; 20-500 (4,5)» от ГК «Крисмас» сопровождаются полным циклом: от производства и метрологической аттестации до технической поддержки на этапе внедрения.
