Тест-комплект «Фосфаты КВ2»

Назначение

Тест-комплекты котловые (далее – ТК) – портативные аналитические наборы, предназначенные для выполнения количественного или полуколичественного химического анализа технической воды, используемой в котельных, на содержание одного вещества (группы однородных веществ) в лабораторных или производственных (цеховых) условиях (см. раздел сайта: «Оборудование для контроля в котельных»).

Тест-комплект «Фосфаты КВ2» (далее – тест-комплект «Фосфаты КВ2», ТК «Фосфаты КВ2», тест-комплект, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда ТК «Фосфаты КВ2».

Тест-комплект «Фосфаты КВ2» предназначен для аналитического определения фосфатов в пресных технических водах – исходной, сетевой, подпиточной, питательной, составляющих её конденсатах, а также в котловых, циркулирующих в системах охлаждения и теплофикационных водах в лабораторных или производственных (цеховых) условиях.

Используемый метод определения фосфатов является визуально-колориметрическим (аналогичен РД 34.37.523.9-88) и основан на реакции взаимодействия фосфатов с молибденово-кислым аммонием.

При наличии фотоколориметра* изделие позволяет дополнительно осуществлять определение концентрации фосфатов в пресной технической воде фотометрическим методом.

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К Универсальный». Подробнее в разделе: «Оборудование для анализа воды» в подразделе: «Фотометры».

Определяемые при этом химические параметры, используемые для этого стандартизованные методы, а также диапазоны измеряемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо модели ТК «Фосфаты КВ2», ЗАО «Крисмас+» производит и поставляет модель ТК «Фосфаты КВ2Фк», отличающийся от «Фосфаты КВ2» наличием в составе дополнительного функционального модуля - набора-укладки для фотоколориметрирования «Экотест-2020-К Универсальный»

Области применения

Тест-комплект «Фосфаты КВ2» применяется на предприятиях тепловых сетей, топливно-энергетического комплекса, котельных, ТЭЦ промышленных предприятий при организации водно-химического режима и аналитического химического контроля водогрейных котлов, паровых стационарных котлов-утилизаторов, энерготехнологических и т.п. котлов, а также производственных вод тепловых электростанций, для:

• Предотвращения коррозии котельного оборудования. Контроль концентрации фосфатов помогает поддерживать оптимальный водно-химический режим, минимизируя риски коррозии;
• Профилактики вспенивания котловой воды;
• Соблюдение установленных нормативных требований в целях надёжной эксплуатации оборудования;
• Оптимизация рабочих параметров для снижения издержек на ремонт дорогостоящего оборудования и установок.

Тест-комплект «Фосфаты КВ2» помогает точно контролировать водно-химический режим, предотвращая коррозию и накипеобразование. Своевременный анализ фосфатов — это залог долгой и безаварийной работы вашей котельной.

Тест-комплект «Фосфаты КВ2» также применяется в учебных целях при изучении методов и технологий водно-химического контроля в сфере среднего и высшего профессионального образования. Особенно эффективно такое использование в ходе производственной практики.

Устройство

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Тест-комплекты «Фосфаты КВ2» при производстве проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

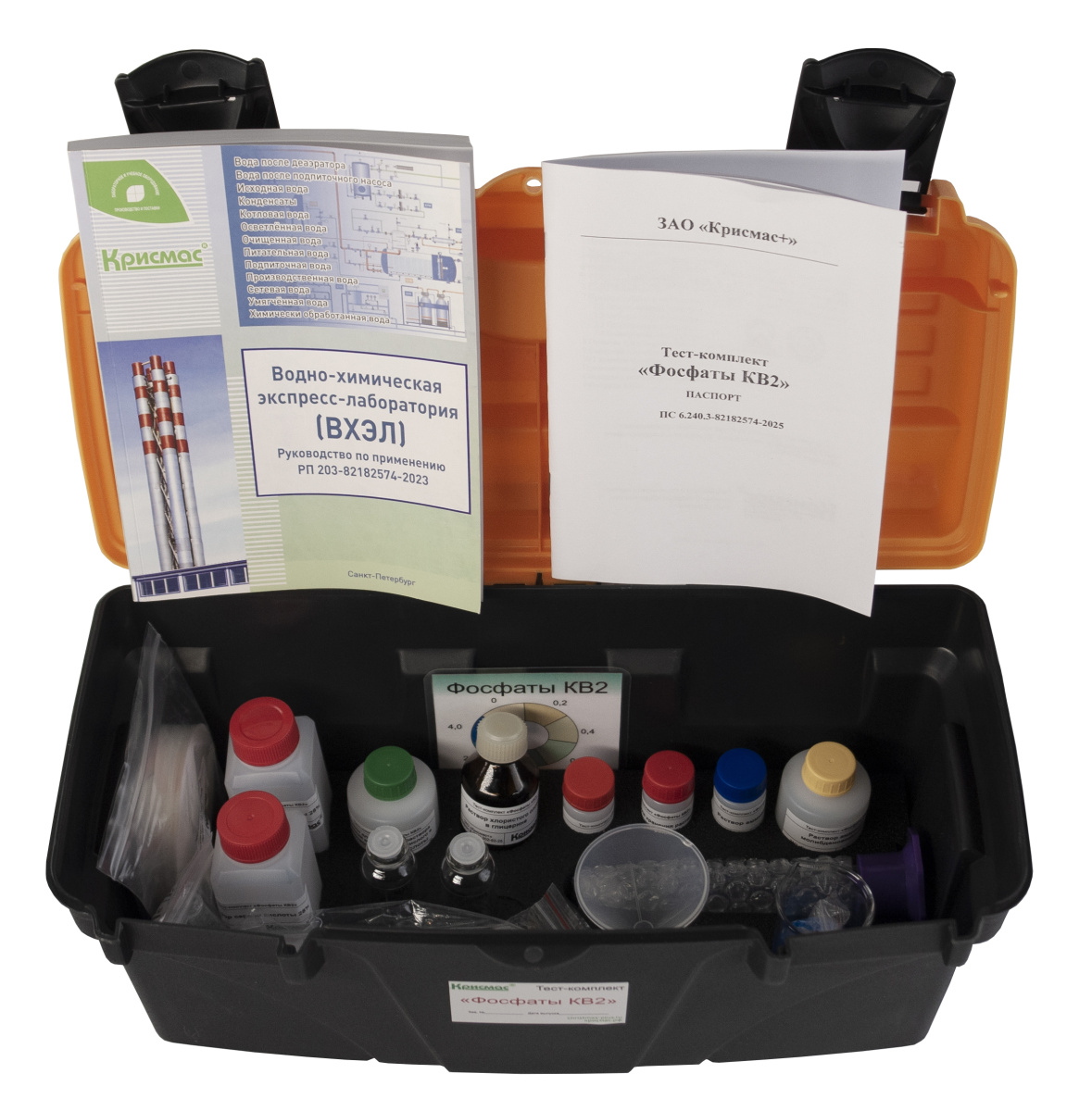

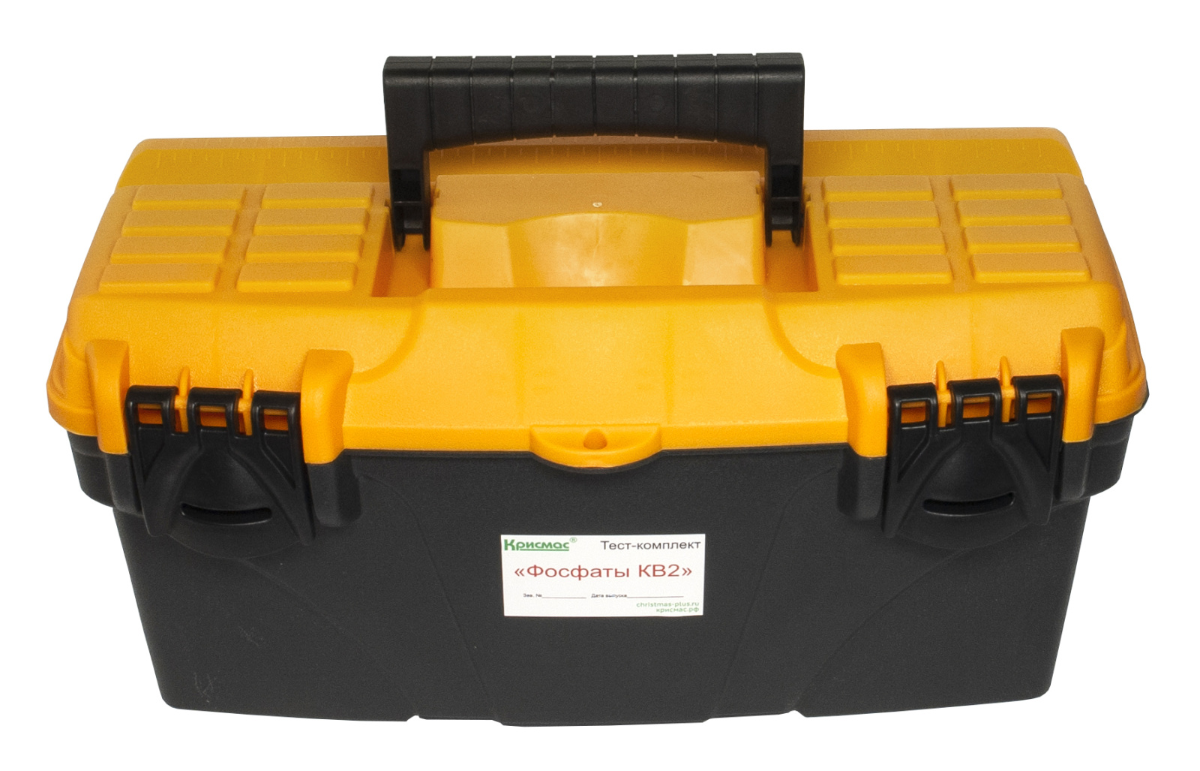

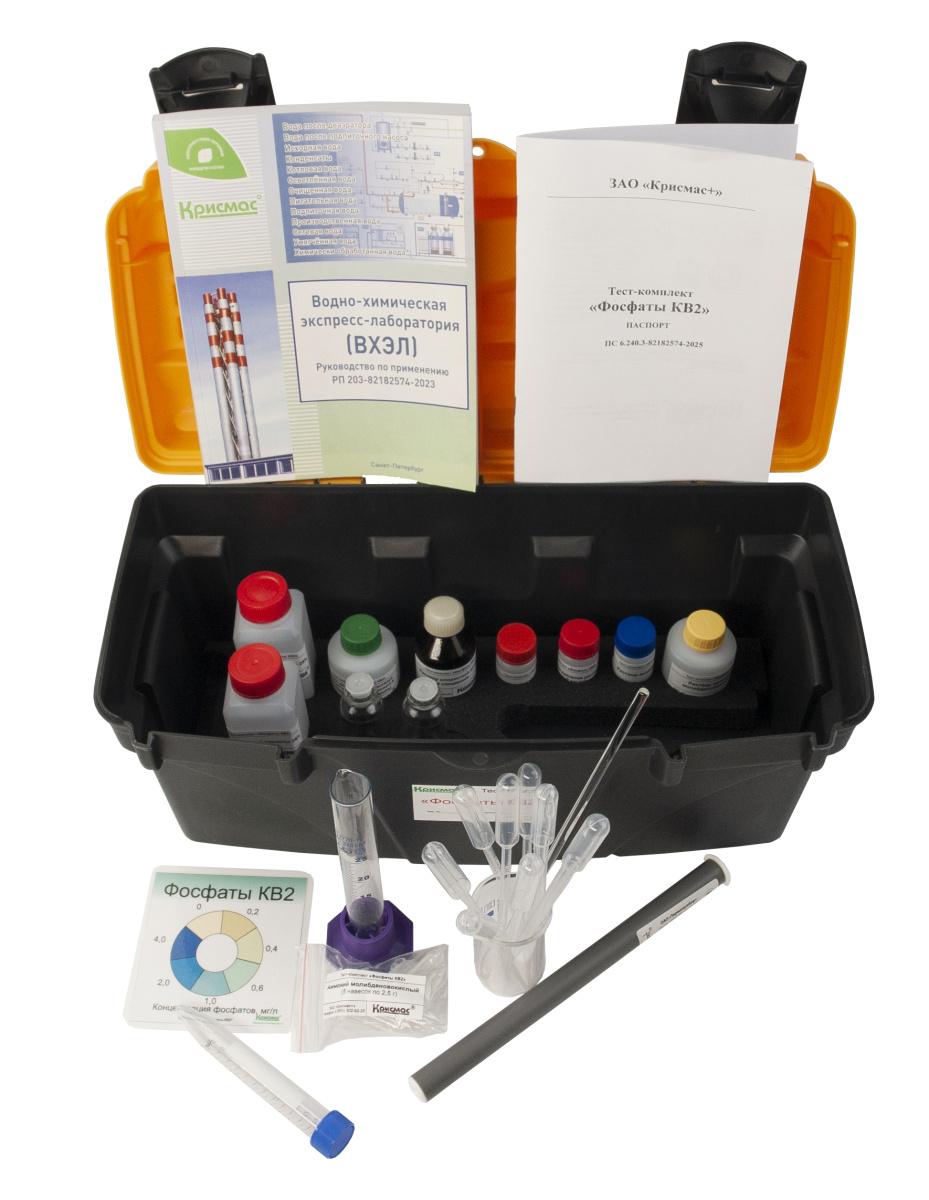

Тест-комплект «Фосфаты КВ2» представляет собой удобный для транспортирования и хранения корпус-укладку из прочного полимерного материала, снабжённый замком и ручкой для переноски. Внутри укладки в специальном ложементе размещены флаконы и пакеты с расходуемыми химическими реагентами и растворами, средства измерений, стеклянная посуда и принадлежности для контроля, средства защиты и документация.

Тест-комплект «Фосфаты КВ2» позволяет определять фосфаты визуально-колориметрическим методом. При наличии фотоколориметра* изделие может использоваться для определения содержания фосфатов в пресной технической воде фотометрическим методом.

*) Примечание
Для определения фотометрическим методом производитель рекомендует использовать Набор-укладку для фотоколориметрирования «Экотест-2020-К Универсальный». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Набор-укладка поставляется либо по отдельному заказу, либо в составе ТК «Фосфаты КВ2Фк».

При визуально-колориметрическом методе окраску пробы визуально сравнивают с окраской образцов контрольной шкалы из состава тест-комплекта.

В случае использования фотоколориметра* проводят фотометрирование окрашенной пробы при длине волны светодиода 750 нм в кюветах с толщиной поглощающего слоя 10 мм.

В состав комплекта документации к тест-комплекту «Фосфаты КВ2» входит авторское руководство «Водно-химическая экспресс-лаборатория (ВХЭЛ). Руководство по применению», разработанное специалистами ЗАО «Крисмас+».
В данное руководство, помимо правил работы и методик применения, включены сведения, позволяющие обеспечить удобство работы с изделием и надежность получаемых результатов.

Состав ТК «Фосфаты КВ2» приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Рабочие условия при анализе:

• Температура анализируемой пробы воды и окружающего воздуха — от плюс 10 °С до плюс 35 °С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление не регламентируются.

Примечание
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Диапазон определяемых концентраций фосфатов в воде:

• При визуально-колориметрическом определении - от 0,2 до 100 мг/л с учетом разбавления пробы. При концентрации фосфатов выше 4 мг/л производят разбавление пробы дистиллированной водой до концентраций предусмотренных контрольной шкалой образцов окраски (при расчёте необходимо учитывать коэффициент разбавления);
• При фотометрическом определении, в случае использования фотометра - от 0,1 до 4,0 мг/л. (при длине волны 750 нм);
• Контрольная шкала образцов окраски для визуального колориметрирования «Фосфаты КВ2» отградуирована по концентрациям фосфатов, мг/л: 0; 0,2; 0,4; 0,6; 1,0; 2,0; 4,0.

Продолжительность выполнения анализа - не более 20 мин (без учета времени подготовки к анализу).

Объём пробы для анализа - 10 мл.

Габаритные размеры изделия в укладочном контейнере – не более 410×200×215 мм.

Масса тест-комплекта — не более 3,0 кг.

Срок службы тест-комплекта «Фосфаты КВ2» составляет не менее 3 лет с даты выпуска изделия. При соблюдении всех установленных правил применения, транспортирования, хранения, а также своевременного восполнения расходных и пришедших в негодность компонентов, изделие может служить долгие годы.

Растворы, срок годности которых менее 1 года, могут быть приготовлены потребителем из реагентов, размещённых в укладке по методикам, описанным в паспорте на изделие.

ТК «Фосфаты-КВ2» поставляется в составе корпуса-укладки (1 место).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку тест-комплекта разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие его технических и эксплуатационных характеристик.

Рекомендуемое дополнительное оборудование к тест-комплекту «Фосфаты КВ2» приведено в таблице №1 вкладки «Характеристики».

Преимущества и особенности

Тест-комплект «Фосфаты КВ2»:

• Разработан и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Оперативно разворачивается на лабораторном (рабочем) столе с лёгкой доступностью готовых к применению компонентов;
• Метод химического анализа, реализованный в тест-комплекте «Фосфаты КВ2», основан на РД 34.37.523.9-88 «Воды производственные тепловых электростанций. Методы определения фосфатов»;
• Имеющиеся при стандартной комплектации расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений фосфатов. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП «Фосфаты КВ2») при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применим в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Использование тест-комплектов «Фосфаты КВ2» позволяет осуществлять экономичный и регулярный контроль концентраций фосфатов в производственной воде в котельных практически всех видов, что обеспечивает эффективную оптимизация режима коррекционной обработки воды и следовательно, долговременную, надёжную и безаварийную эксплуатацию оборудования.

Примечание
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
