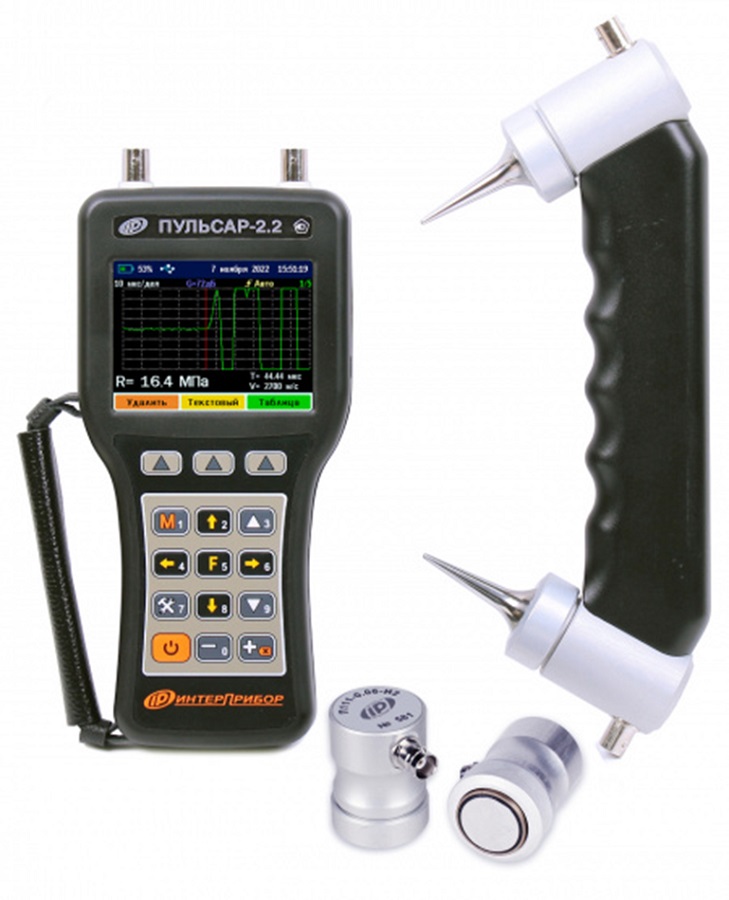

Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-2.2 (Пульсар-2.2 Версия 1)

Прибор ПУЛЬСАР-2.2 предназначен для:

• Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля
• Контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука
• Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
• Оценки степени зрелости бетона при монолитном бетонировании
• Определения плотности и модуля упругости материалов, звукового индекса абразивов
• Оценки пористости, трещиноватости и анизотропии материалов
• Оценки затухания ультразвука в материалах, изделиях и конструкциях

Портативный ультразвуковой дефектоскоп ПУЛЬСАР 2.2 выпускается в 3-х базовых вариантах и может быть укомплектован дополнительными датчиками (поверхностного и сквозного прозвучивания) и оборудованием (гидроизолированные кабели, кейс и др.).

• Пульсар 2.2 Версия 1
• Пульсар 2.2 Версия 2
• Пульсар 2.2 Версия 3

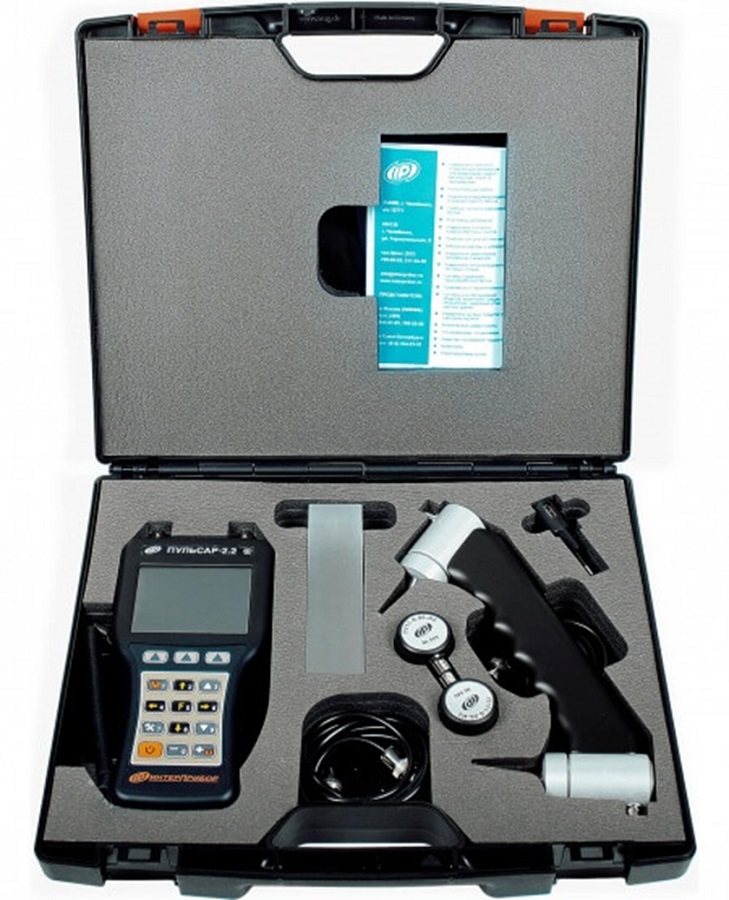

БАЗОВАЯ КОМПЛЕКТАЦИЯ

• Блок электронный, чехол
• Версия 1 — датчики поверхностного прозвучивания П111-0.06-И3
• Версия 2 — датчики сквозного прозвучивания П111-0.06-И2 (2 шт.)
• Версия 3 — датчики поверхностного прозвучивания П111-0.06-И3 и датчики сквозного прозвучивания П111-0.06-И2
• Комплект кабелей (1,5м x 2 шт.)
• Кабель 3м. (версия 2 и 3)
• Контрольный образец-призма, чехол
• Зарядное устройство USB (1А)
• Кабель USB
• Программа связи с ПК на "Flash-визитке" / CD
• Руководство по эксплуатации (с отметкой о поверке)
• Сумка (при комплектации Кейсом не поставляется)

ОСНОВНЫЕ ФУНКЦИИ

• Автоматическая стабилизация положения метки первого вступления
• Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
• Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений
• Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
• Вычисление прочности и класса бетона
• Определение глубины трещины по "российскому" и "английскому" методам
• Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
• Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
• До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
• Русский и английский язык меню и текстовых сообщений
• USB интерфейс и специализированная сервисная компьютерная программа

ОСОБЕННОСТИ

• Некритичность результатов к силе прижатия датчиков к объекту (патент)
• Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.2 работоспособен на больших базах прозвучивания
• Универсальные датчики на излучение и прием с повышенной отдачей
• Датчик поверхностного прозвучивания с фиксированной базой:
  – ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)
  – измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
  – эллиптические износостойкие протекторы для сухого точечного контакта
• Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)
• Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением
• Встроенный литиевый аккумулятор большой ёмкости

Ультразвуковой дефектоскоп Пульсар 2.2 обладает широким функционалом, благодаря которому можно:

• автоматически производить измерения;
• визуализировать сигнал в режиме осциллографа (А-сигнал);
• сформировать автоматическую серию измерений (от 2 до 10 выборок);
• задать названия и коэффициенты материалов;
• сохранить до 1000 протоколов измерений;
• передать данные измерении для анализа в ПК.

Сервисная компьютерная программа

• Перенос результатов измерений в ПК
• Архивация, документирование и обработка результатов
• Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления
• Экспорт в Excel, сохранение в текстовый формат для других программ
• Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным
