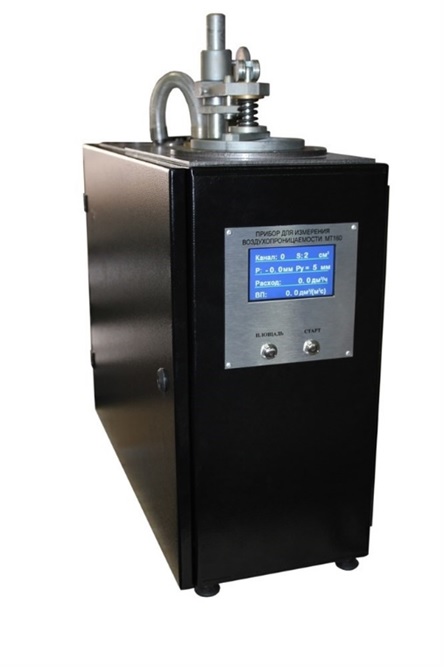

Прибор для измерения воздухопроницаемости МТ-160

Наименование характеристики

Единица

измерения

Значения

Диапазон измерения воздухопроницаемости

дм³/(м²с)

Канал 1: 2,5-30 (75*)

Канал 2: 2,5-180 (450*)

Канал 3: 2,5-600 (1500*)

Канал 4: 2,5-4500 (11100*)

Диапазон измерения расхода воздуха

дм³/ч

Канал 1: 4-60

Канал 2: 30-360

Канал 3: 120-1200

Канал 4: 800-8000

Номинальный перепад давления на образце

мм вод.ст. (Па)

5±0,1; (10±0,2)**;

(20±0,4)**; (50±1,0)**;

49±0,98; (98±1,96)**;

(196±3,92)**; (490±9,8)**;

Пределы допускаемой приведенной погрешности измерения расхода воздуха

%

±2

Вариация показаний погрешности по расходу в контрольной точке не более

%

2

Пределы допускаемой приведенной погрешности измерения перепада давления

%

±2

Диаметр отверстия сменных столиков

мм

16±0,05***; 25,3±0,05

35,7±0,05***; 50,5±0,05

79,8±0,05; 112,9±0,05***

Номинальная площадь отверстия сменных столиков измерительного блока

см²

2±0,1***; 5±0,1;

10±0,1***; 20±0,1;

50±0,1; 100-0,1***

Номинальная сила прижима образца в измерительном блоке

Н

147±4,9

Диапазон рабочих температур

°С

20±5

Габаритные размеры, не более

мм

750х235х670

Рекомендуемый размер образца

мм

110х110

Масса, не более

кг

35

Потребляемая мощность, не более

Вт

70

Питание

В

~220+10% /-15%

*- при поставке прибора с полным набором сменных столиков (6 шт.)

** - модель датчика на данный перепад давления устанавливается по требованию заказчика

*** - сменные столики с данным диаметром отверстия изготавливается по требованию заказчика

Прибор для измерения воздухопроницаемости МТ 160

1 шт.

Сменные столики с прижимными кольцами

3 комплекта

Приборы для измерения воздухопроницаемости МТ 160.

Руководство по эксплуатации.

1 экз.

Пластина с калиброванным отверстием

2 шт.
