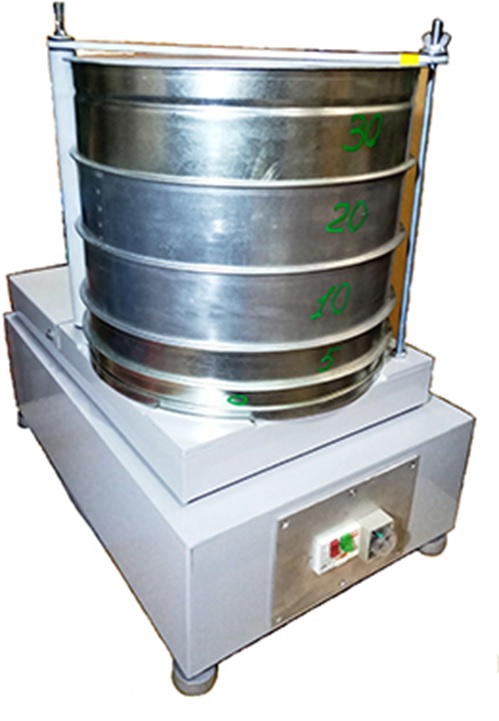

Анализатор щепы АЛГ-Мк (Комплект сит по ГОСТ 15815-83)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Анализатор предназначен для определения гранулометрического состава измельченной древесины с целью определения ее качества и соответствия требованиям ГОСТ 15815-83 «Щепа технологическая. Технические условия», ГОСТ 18320-78 «Опилки технологические для гидролиза. Технические условия», ТУ 13-7304-007-17-88 «Отходы окорки измельченные».

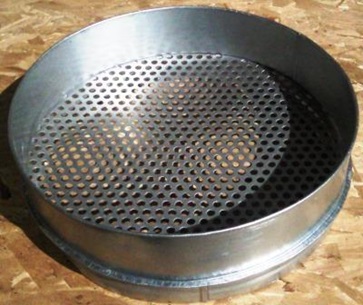

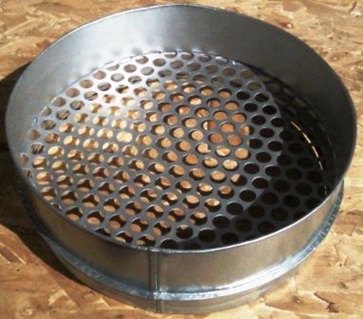

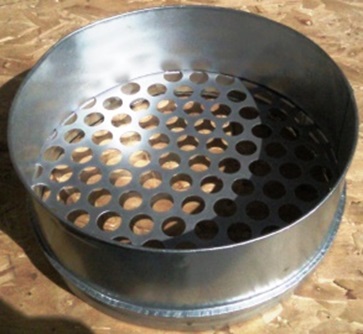

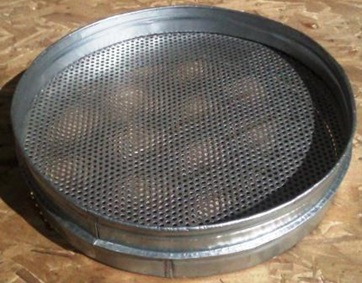

Комплекта сит по стандарту SCAN имеет диаметры отверстий: 45, 13, 7, 3 мм, сито с щелями 8 мм (основа – стальные прутки Ø5мм), диметр обечайки 400 мм.

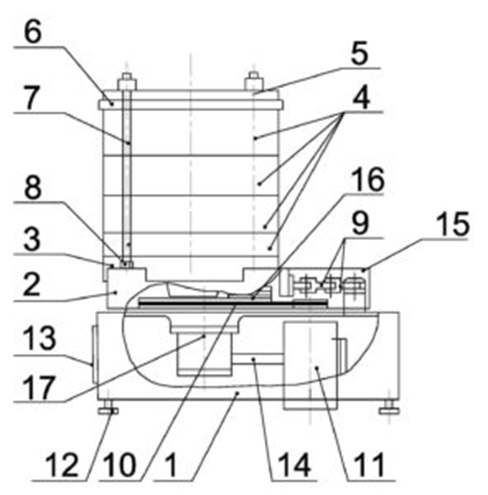

Объяснения к схеме изделия (см. фото):

• Анализатор состоит из корпуса 1, на эксцентриковом валу 17 которого закреплена плита 2, имеющая возможность гирационного движения.

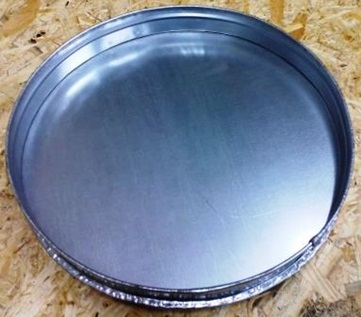

• На плите устанавливается комплект из поддона 3, сит 4, крышки 6. Этот комплект крепится к плите с помощью шпилек 7 и специальных гаек 8. Ножки 12 корпуса регулируются по высоте и имеют конструкцию, способствующую уменьшению вибрации.
• Для регулирования дисбаланса, вызываемого ситами 9, предусмотрен комплект противовесов 16.
• Привод - от электродвигателя 11 через клиноременную передачу 10 на эксцентриковый вал.
• Натяжение ремня передачи можно регулировать. Для этого необходимо наклонить анализатор на бок, с помощью гаечного ключа, вращая муфту талрепа 14, переместить двигатель для обеспечения необходимой натяжки.

Реле времени позволяет устанавливать выдержку до 10 мин.

Принцип действия анализатора - ситовое сортирование при гирационном (круговом поступательном в горизонтальной плоскости) движении сит.
