Система контроля прогрева монолитного бетона ТЕРЕМ-5

Прибор контроля прогрева бетона ТЕРЕМ-5 предназначен для:

• многоканального контроля и регистрации процессов изменения температуры монолитного бетона при изотермическом выдерживании и электропрогреве
• температурного мониторинга объектов различного назначения

Сфера применения ТЕРЕМ-5: монолитное бетонирование при строительстве жилых и промышленных объектов, другие области контроля.

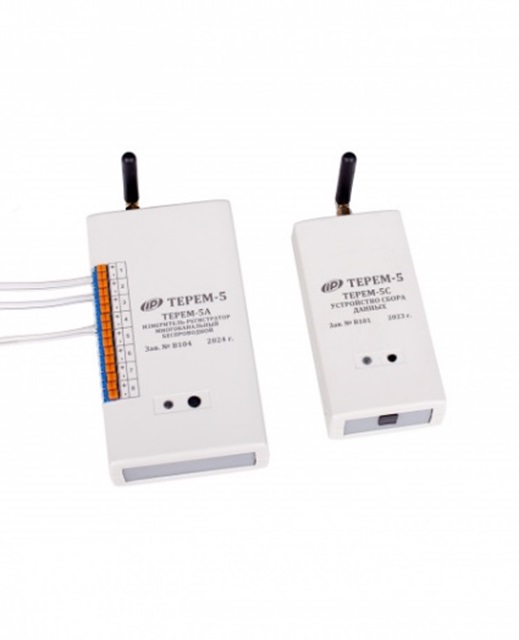

Измерительные модули ТЕРЕМ-5А размещаются вблизи объекта измерения в месте, защищенном от прямых атмосферных воздействий. В случае невозможности этого модули должны быть помещены в защитные чехлы. К модулям подключаются датчики температуры, распределенные по контрольным точкам на объекте.

После установки модулей на объекте и подключения к ним датчиков запускается процесс регистрации.

В процессе регистрации результаты измерений датчиков температуры (термопар) через заданные интервалы времени, записываются во внутреннюю энергонезависимую память модулей. Конфигурирование модулей и задание параметров регистрации (длительность процесса и период записываемых отсчетов) устанавливаются заранее с помощью сервисного приложения, установленного на смартфоне.

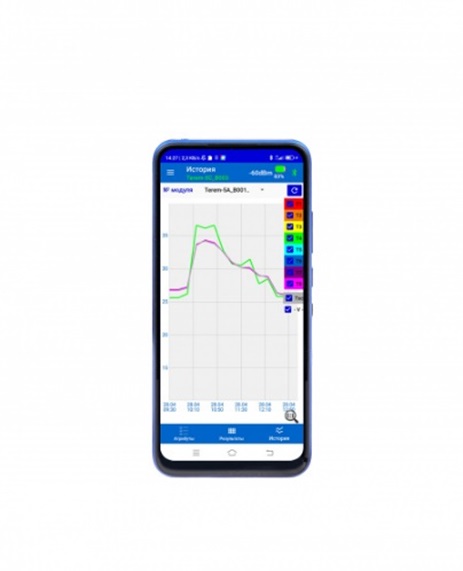

Просмотр результатов измерений может быть осуществлен в любое время с помощью приложения на смартфоне. Ограничением данного способа контроля результатов измерений является необходимость присутствия оператора в зоне устойчивого Bluetooth соединения модуля со смартфоном, на расстоянии не менее 10 м между ними.

В случае использования радиоканала дальнего радиуса действия LPWAN с применением устройства сбора данных (УСД) ТЕРЕМ-5С, перед использованием модулей производится конфигурация радиосети передачи данных от модулей к УСД.

УСД ТЕРЕМ-5С устанавливается в отапливаемом и защищенном от атмосферных воздействий помещении, позволяющем организовать устойчивый прием результатов измерений, переданных измерительными модулями системы контроля прогрева монолитного бетона на строительном объекте.

В состав системы контроля объекта могут входить один УСД и до 32-х измерительных модулей, позволяющих организовать контроль температур по 32 × 8 = 256 каналам.

Передача результатов измерений производится по беспроводному протоколу и осуществляется по заданному расписанию, установленному при конфигурировании устройств в сети LPWAN.

Модули ТЕРЕМ-5А большую часть времени проводят в режиме сна. Через заданные интервалы времени они просыпаются, выполняют измерения и транслируют их результаты по радиоканалу в УСД. Модули ТЕРЕМ-5А доступны для связи только в эти короткие промежутки времени, таким образом, они принимают команды или ответную информацию от УСД только в эти промежутки времени.

Прием результатов измерений осуществляет УСД – устройство, которое может находиться на расстоянии до километра от места расположения измерительных модулей. УСД постоянно прослушивает эфир в заданном диапазоне частот. При получении радиопакетов УСД декодирует их, выделяет нужную информацию и записывает её в свою энергонезависимую память данных.

Просмотр результатов измерений, собранных УСД может быть осуществлен в любое время с помощью приложения на смартфоне или с помощью сервисного программного обеспечения, установленного на компьютере (ноутбуке). УСД системы контроля подключается к компьютеру с помощью проводного интерфейса USB.

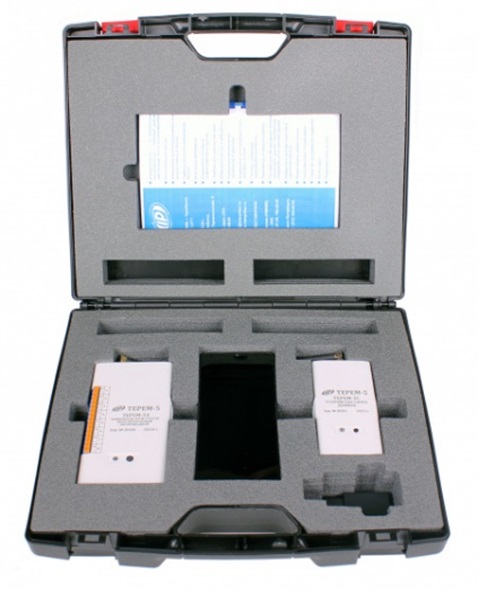

БАЗОВАЯ КОМПЛЕКТАЦИЯ

• Измеритель-регистратор многоканальный ТЕРЕМ-5А
• Зарядное устройство USB (1А)
• Кабель USB A - mini B
• Смартфон с Android
• Кабель USB A - micro B
• Паспорт на систему контроля ТЕРЕМ-5
• Паспорт на модуль ТЕРЕМ-5А
• Руководство по эксплуатации ТЕРЕМ-5А
• Кейс пластиковый

ОСНОВНЫЕ ФУНКЦИИ

• Проведение измерений температуры бетона в местах заливки бетонных смесей на различных строительных объектах при температуре от минус 30 ºС до плюс 80 ºС
• Данные о температуре бетона через заданный интервал времени записываются во внутреннюю энергонезависимую память измерительного модуля
• Период записываемых отсчетов и длительность процесса регистрации устанавливается заранее с помощью сервисного приложения, установленного на смартфоне
• Ход процесса регистрации контролируется в приложении на смартфоне и удаленно на сервисном программном обеспечении ПК при подключении к нему УСД
• Считывание результатов измерений с измерительных модулей и УСД производится без прерывания процесса регистрации
• Контроль результатов измерений осуществляется на значительном удалении от места установки измерительных модулей
• Ревизия результатов измерений, зарегистрированных измерительными модулями, проводится как непосредственно на контролируемом объекте, так и в офисных условиях, с использованием смартфона с прилагаемым к нему приложением либо на компьютере

ОСОБЕННОСТИ

• Гибкая структура системы контроля, состоящая из нескольких измерительных модулей ТЕРЕМ-5А, с подключенными к ним датчиками температуры (термопарами), устройства сбора данных (УСД) ТЕРЕМ-5С и смартфона
• Количество измерительных модулей выбирается при заказе
• Удобство установки на объект с большим количеством зон контроля
• Длительное время автономной работы модулей от встроенного аккумулятора, микропотребление
• Компактность системы и малые габариты
• Режим непрерывной регистрации при эл.прогреве бетона до месяца (в соответствии с методикой МДС 12-48.2009) и максимальном режиме до 90 дней
• Память результатов измерений
• Удаленный контроль процессов измерений
• Беспроводные интерфейсы передачи данных Bluetooth и LPWAN*
• Дальность устойчивого соединения интерфейса Bluetooth не менее 10 м
• Беспроводная передача результатов измерений измерительными модулями в УСД на расстояние до 1 км по интерфейсу

*- LPWAN (Low-Power Wide-Area Network) – энергоэффективная сеть дальнего радиуса действия

Сервисная компьютерная программа

• Перенос результатов измерений в ПК
• Отображение совмещенных цветных графиков процессов изменения температуры по 8 каналам
• Анализ и архивация результатов регистрации
• Задание режимов регистрации прибора
• Экспорт в Excel, сохранение в текстовый формат для других программ
