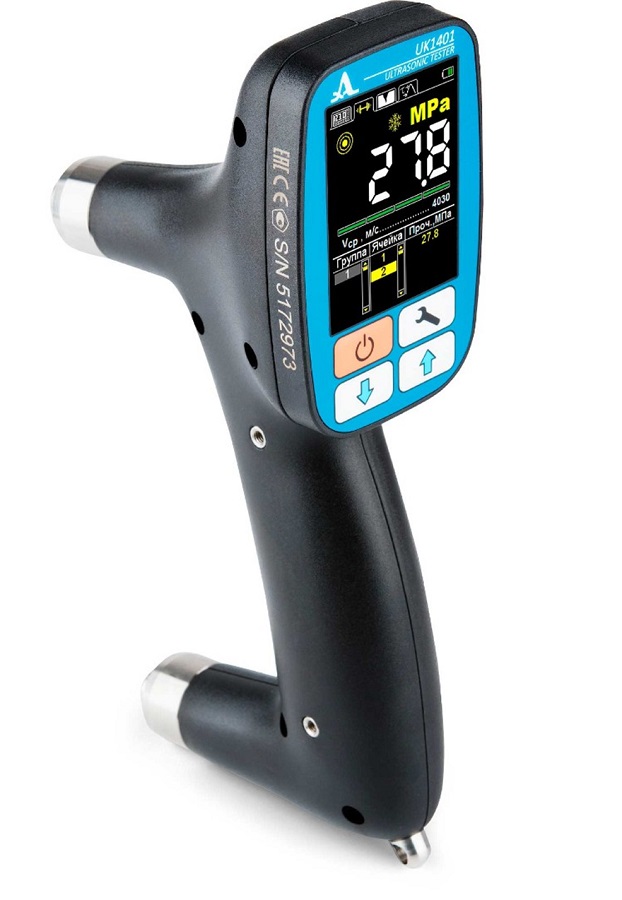

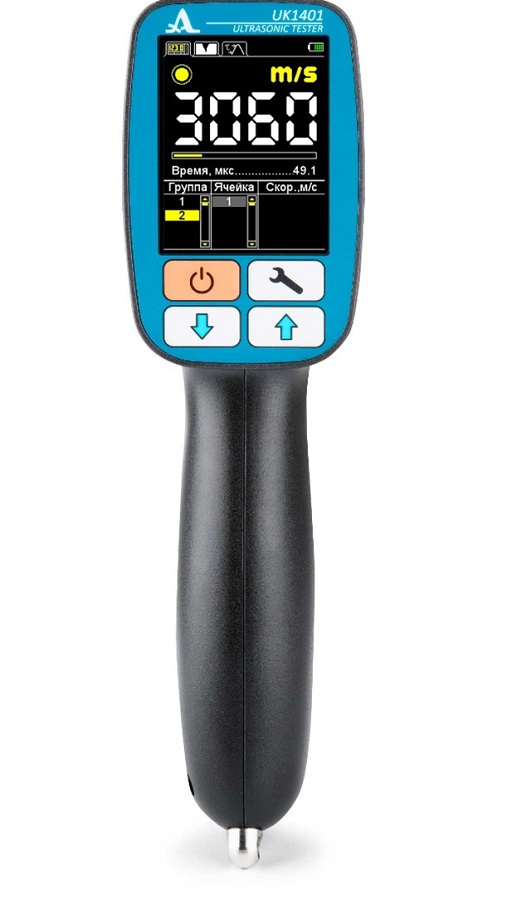

Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.
Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.
НАЗНАЧЕНИЕ
- определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
- поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
- оценка степени анизотропии композитных материалов
- оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
- оценка несущей способности бетонных столбов и опор
- оценка глубины трещины, выходящей на поверхность
- оценка возраста материала при условии изменения его свойств со временем
- оценка пористости и трещиноватости материала
ОСОБЕННОСТИ
- встроенная система автоматической регулировки усиления (АРУ)
- звуковая индикация приема ультразвуковых сигналов
- энергонезависимая память на 50 000 измерений с возможностью сортировки по группам
- встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах
- автоматическое выключение питания
- цветной, антибликовый 2,8'' TFT дисплей
- нормируемое усилие прижатия
- передача данных на внешний компьютер с помощью USB и блютус
- режим "Прочность" для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой).

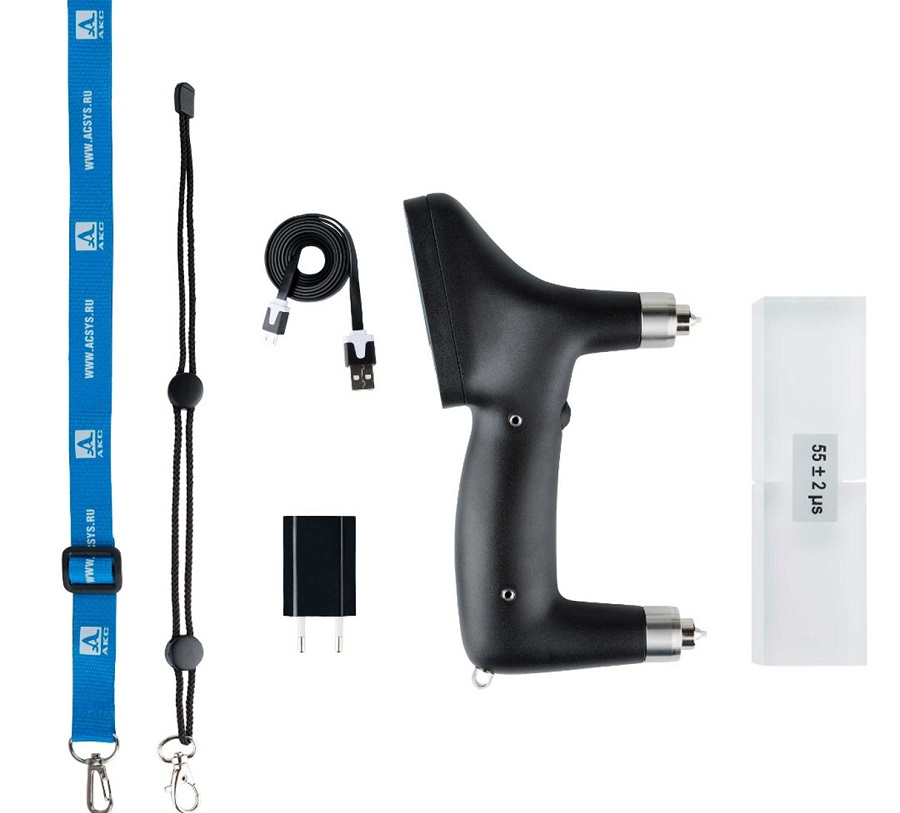

БАЗОВЫЙ КОМПЛЕКТ
- UK1401 - электронный блок УЗ тестера
- Калибровочный образец UCB 01003
- Кабель USB A - Micro B
- Сетевой адаптер 220 В - USB
- Жесткий кейс Т14
|
Параметр |
Значение |
|
База измерений, мм |
150 |
|
Дискретность индикации времени распространения ультразвуковых волн, мкс |
0,1 |
|
Диапазон измерений времени распространения продольных ультразвуковых волн, мкс |
от 24 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t-измеренное значение времени, мкс |
±(0,01∙t + 0,1) |
|
Дискретность индикации скорости распространения ультразвуковых волн, м/с |
10 |
|
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с |
от 1 250 до 6 160 |
|
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с-измеренное значение скорости, м/с |
±(0,01∙с + 10) |
|
Номинальное напряжения питания, В |
3,3 |
|
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее |
16 |
|
Габаритные размеры ‘электронного блока прибора, мм, не более |
70х145х245 |
|
Масса прибора, г, не более |
500 |
|
Установленный срок службы, лет |
5 |
|
Условия эксплуатации: температура окружающей среды, °С |
от минус 30 до плюс 55 |
