В основу метода положено определение значения упругого отскока индентора прибора от поверхности раствора с дальнейшим переводом полученного результата в единицы прочности на сжатие в МПа. Перевод осуществляется по градуировочным таблицам, приведенным в руководстве по эксплуатации.
Молоток Шмидта МШ-20 - простой в применении и надежный механический прибор из металла, состоящий из цилиндрического корпуса, системы пружин, взводного механизма, бойка и индентора из закаленной стали.
Тарированная пружина обеспечивает энергию удара молотка в 0,196 Дж (20 кгс/мм), а индентор с контактной частью диаметром 8 мм позволяет получить доступ для измерения раствору не задевая кирпичи.
На боковой поверхности склерометра расположена шкала Шмидта и кнопка-стопор.
Молоток Шмидта МШ-20 не требует специальных навыков для работы с ним и позволяет оперативно контролировать прочность строительных материалов в полевых и цеховых условиях.

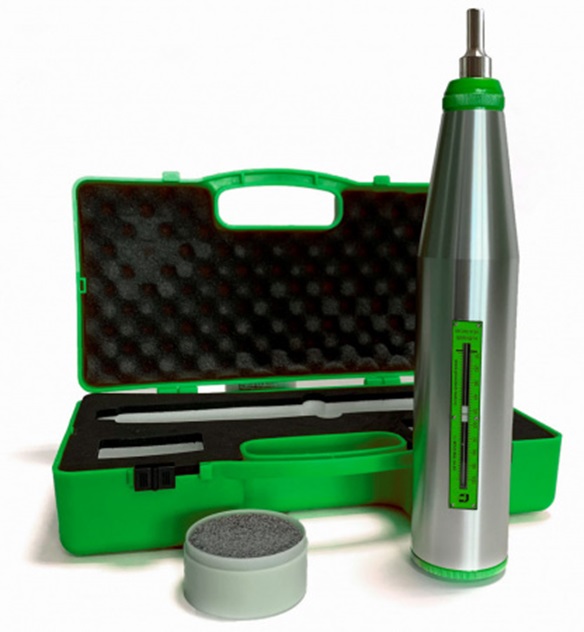

Поставляется в кейсе и дополнительно комплектуется шлифовальным камнем для подготовки поверхности к контролю (если это необходимо).
Контроль правильности показаний и склерометра производится с применением тестовой наковальни Н-МШ, позволяющей пользователю проводить данную операцию самостоятельно.
НАЗНАЧЕНИЕ:
Определение прочности раствора в кирпичной кладке.
ОСОБЕННОСТИ:
- индентор с контактной частью уменьшенного размера
- надежная металлическая конструкция
- простота использования
- не требует специальных навыков для применения
- небольшие вес и габариты
- шлифовальный камень и кейс в стандартном комплекте
КОМПЛЕКТ ПОСТАВКИ:
- молоток Шмидта МШ
- шлифовальный камень
- руководство по эксплуатации совмещенное с паспортом
- кейс
Дополнительные опции: калибровка и тестовая наковальня
|

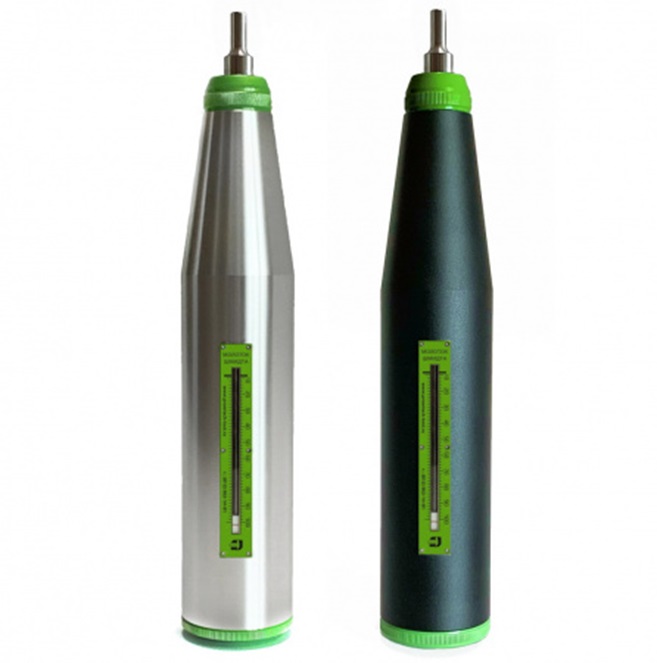

МШ-20 |
Наименьшая энергия удара 20 кгс/мм (0,196 Дж) Применяется для контроля прочности раствора в кирпичной кладке, имеет индентор диаметром 8 мм, позволяющий проникать в шов между кирпичами. |
|
МШ-20М |
Наименьшая энергия удара 20 кгс/мм (0,196 Дж) Применяется для контроля прочности раствора в кирпичной кладке, имеет индентор диаметром 8 мм позволяющий проникать в шов между кирпичами. Модификация со специализированным контрастным износостойким противоскользящим покрытием корпуса. |
|
Стандарт |
ПРВМ.415119.002 ТУ: 2022 |
|
Внесен в Госреестр СИ РФ |
нет |
|
Калибровка в комплекте |
нет |
|
Страна производства |
Россия |
|
Гарантия, мес. |
12 |
|
Энергия удара |
0,196 Дж (20 кгс/мм) |
|
Диапазон измерения прочности |
1-25 МПа |
|
Погрешность |
10% |
|
Минимальная толщина объекта контроля |
30 мм |
|
Диаметр индентора |
8 мм |
|
Твердость рабочей поверхности индентора, не менее |
60 HRC |
|
Шероховатость контактной части индентора, не более |
10 мкм |
|
Показания на эталонной наковальне |
70 ± 2 Rm |
|
Шероховатость поверхности объекта контроля, не хуже |
40Ra |
|
Габаритные размеры, не более |
Ø65х290 мм |
|
Масса, не более |
1,1 кг |
|
Условия эксплуатации |
|
|
- температура окружающей среды |
от -20 до +55 °С |
|
- относительная влажность, не более |
до 95% |
|
- атмосферное давление |
от 94,0 до 106,7 кПа |
