Адгезиметр полимерных лент АП-1М

Адгезиметр АП-1М используется для контроля адгезии защитной изоляции трубопроводов на основе полимерных лент по ГОСТ Р 51164-98 (Метод А).

В основу метода положено определение встроенным в прибор динамометром усилия необходимого для сдвига (отслаивания) полосы защитного покрытия от основания.

Шкала, размещенная на подвижном штоке, позволяет получить значение отрыва в Ньютонах. Зная усилие отрыва, а также ширину полосы рассчитывается адгезия покрытия.

Помимо этого, визуально определяется характер разрушения (адгезионный, когезионный, смешанный).

Адгезиметр внесен в Госреестр СИ РФ.

Адгезиметр АП-1М надежный и простой механический прибор, выполненный из металла, усовершенствованное зажимное устройство позволяет без труда надежно закрепить конец полосы тестируемого покрытия, а ролики, расположенные на подвижном штоке, облегчают позиционирование и движение прибора в процессе контроля.

Адгезиметр АП-1М не требует специальных навыков для работы с ним и позволяет оперативно контролировать качество защитной изоляции в полевых и лабораторных (цеховых) условиях.

В стандартном комплекте поставки прилагается нож и шаблон для вырезания полос различной ширины тестируемого покрытия.

Определение значения адгезии защитной изоляции на основе полимерных лент трубопроводов согласно ГОСТ Р 51164-98 (метод А) и прочих защитных покрытий на различных основаниях.

• полностью соответствует ГОСТ
• простота использования
• наглядность полученных результатов
• возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
• не требует специальных навыков для использования
• металлическая конструкция
• небольшой вес и размер
• все необходимое для контроля в комплекте
• внесен в Госреестр СИ РФ

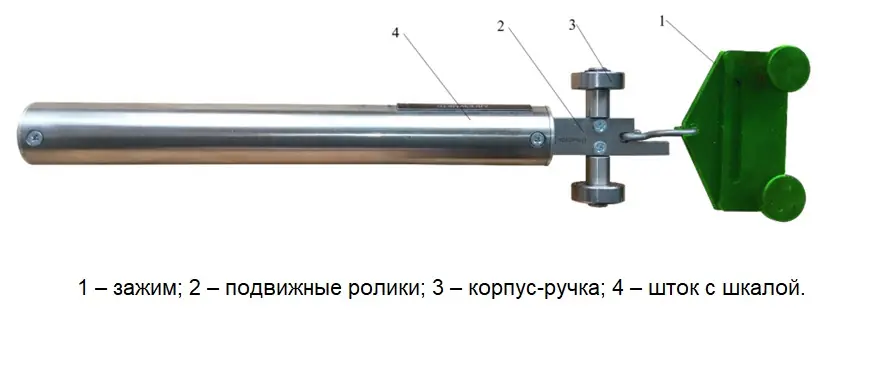

Прибор представляет собой цилиндрический корпус-ручку (3) со встроенным динамометром.

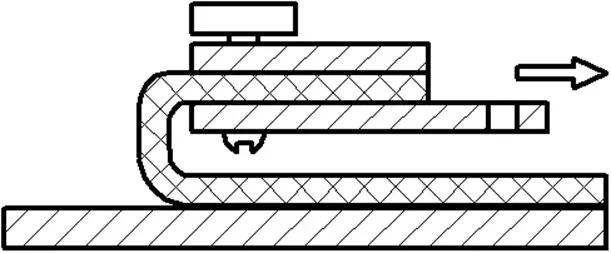

На подвижной (выдвигающейся) части динамометра (штоке) (4) установлен съемный зажим (1) для удержания полосы отслаиваемого материала и опорные подвижные ролики (2).

На шток (4) нанесена шкала, выдвигающаяся из ручки при работе адгезиметра.

Благодаря такому расположению шкалы, пользователь не сможет перекрыть ее рукой в процессе измерения.

Конструкции АП-1М также позволяет контролировать угол отслаивания покрытия при использовании.

• в качестве объектов измерения используются трубы с защитными покрытиями из полимерных лент
• выбрать 3 зоны измерения на расстоянии не менее 0,5 м.
• используя шаблон сделать надрез до металла на покрытии нужной ширины. Ширину полосы, от 10 до 40 мм, выбирают в зависимости от ожидаемой величины адгезии согласно ГОСТ 51164-98:
• при величине адгезии от 30 до 40 Н/см ширина полосы 10-15 мм;
• при величине адгезии от 1 до 5 Н/см – 30-40 мм.
• ножом надрезается до металла конец полосы.
• приподнять подготовленную полосу покрытия и закрепить в зажиме устройства

• прицепить зажим к прибору.
• прибор установить на трубу с защитным покрытием и добиться ее контакта со всеми роликами.
• передвигать устройство по трубе, провести отслаивание надрезанной полосы на длину 100 мм, измеряя устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный, когезионный, смешанный).
• записать результат и аналогично провести испытание на оставшихся подготовленных зонах.
• величина адгезии (H/см) определяется по формуле: A=F/b, где: F – усилие отслаивания, Н; b – ширина отслаиваемой ленты, см.
• за величину адгезии защитного покрытия принимают среднее арифметическое трех измерений, вычисленное с точностью до 1,0 Н/см.

ХАРАКТЕР РАЗРУШЕНИЯ:

• адгезионный - обнажение до металла;
• когезионный - отслаивание по подклеивающему слою или по грунтовке;
• смешанный - совмещение адгезионного и когезионного характеров разрушения.

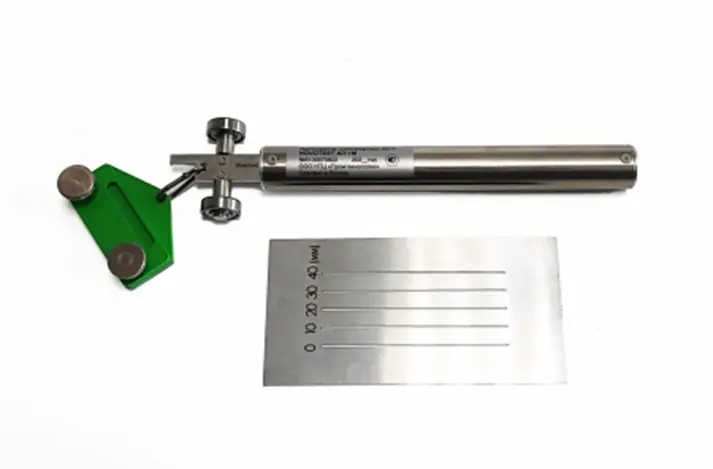

• адгезиметр АП-1М
• съемный зажим
• шаблон для вырезания полосы
• нож
• кейс
• руководство по эксплуатации, совмещенное с паспортом

Дополнительные опции: поверка
