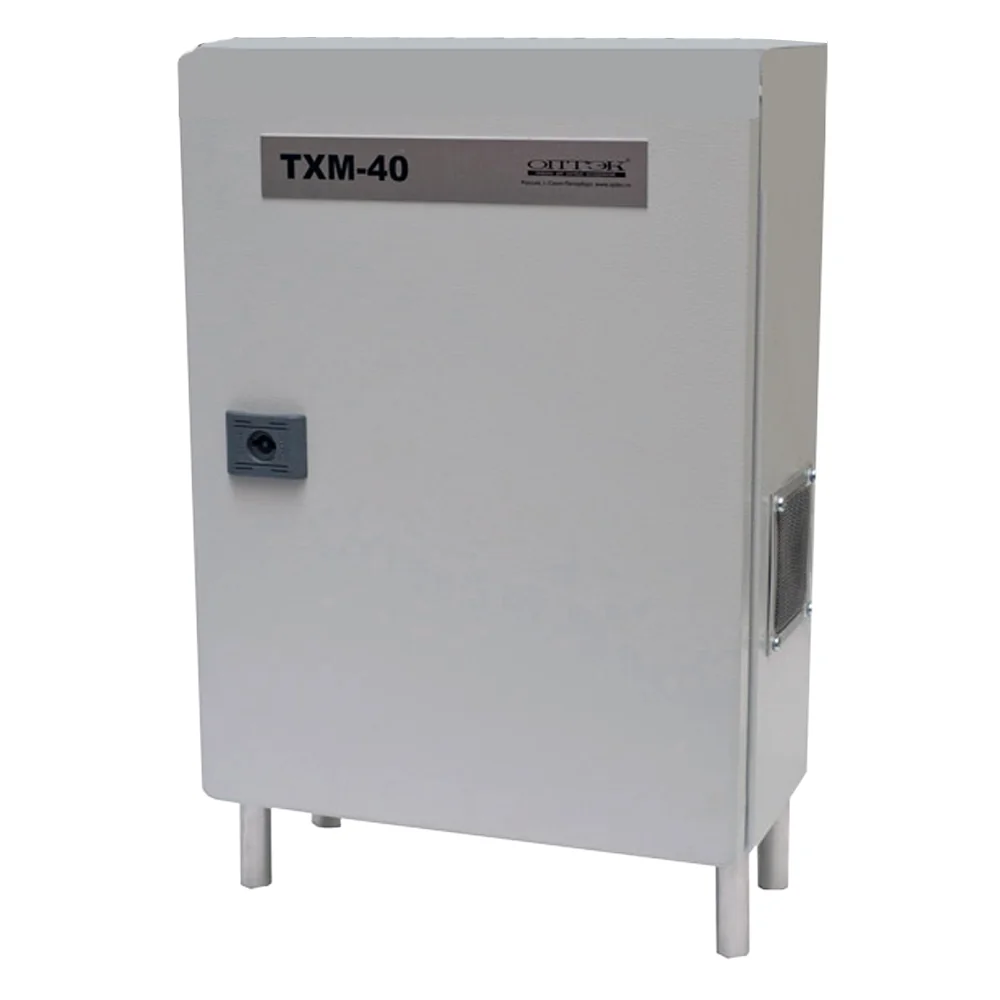

- Модификация ТХМ-40.1 – предназначена для кратковременной работы без значительных тепловых нагрузок.
- Модификация ТХМ-40.2 – предназначена для постоянной работы при повышенной тепловой нагрузке с высоким содержанием воды в отходящих газах.
Принцип действия — термоэлектрический эффект Пельтье.
- Теплообменника, внутри которого проходит охлаждаемый газ;
- Устройства охлаждения — термоэлектрического модуля;
- Блока управления (состоящего из блока стабилизации и таймера);
- Блока питания;
- Измерителя-регулятора температуры.
Теплообменник расположен с теплопоглощающей стороны термоэлектрического модуля.
С его тепловыделяемой стороны расположен радиатор с вентилятором, обеспечивающий эффективный отвод энергии от термоэлектрического модуля. Терморегулятор осуществляет установку и контроль температуры.
Термохолодильник имеет встроенный перистальтический насос для удаления конденсата.
Таймер управляет цикличностью работы перистальтического насоса.
ТХМ-40 обеспечивает автоматическое отключение подачи пробы в случае недопустимого возрастания температуры. При этом через специальное реле передается сигнал на внешнее устройство.
|
Потребляемая мощность, не более |
40 Вт |
|
Расход анализируемого газа не более |
120 дм3/час при перепаде давления не более 1 кПа |
|
Габаритные размеры, не более |
400x300x150 мм |
|
Масса, не более |
10 кг. |
|
Температура окружающего воздуха |
+5...+50оС |
|
Атмосферное давление |
630 – 820 мм рт.ст. |
|
Относительная влажность(без конденсации влаги) |
от 15 до 98% |
|
Питание |
220 В, 50 Гц |
|
Температура |
до 100оС |
|
Абсолютная влажность |
До 100 г/м3 |
|
Давление |
+ 5 кПа от атмосферного давления |
|
Запыленность |
Не более 1 г/м3 |
|
Расход анализируемого газа |
Не более 2 л/мин. |
|
Температура анализируемого газа |
Не превышает температуры окружающей среды |
|
Относительная влажность |
Не более 80 % |
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
