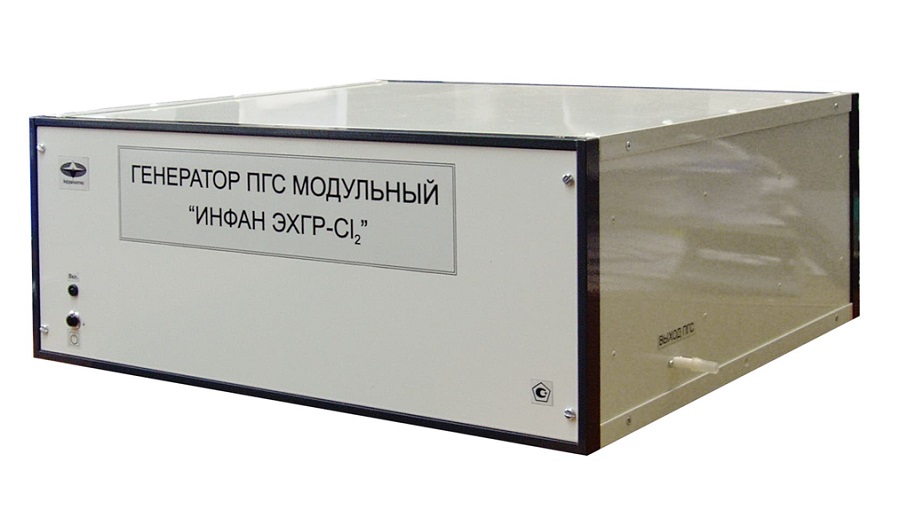

Генераторы «ИНФАН» ГР-Х предназначены для приготовления ПГС с заданным содержанием целевого компонента в газе-разбавителе.
Принцип действия генераторов «ИНФАН» - динамическое разбавление газовой смеси с известной концентрацией целевого компонента. Исходная газовая смесь либо вырабатывается в модулях генерации, либо подаётся из баллонов под давлением.
Генераторы «ИНФАН» ГР-Х внесены в Государственный реестр средств измерений РФ № 46548-11.
Использование генераторов «ИНФАН» позволяет расширить номенклатуру применяемых ПГС, в том числе за счёт добавления возможности работы с агрессивными газами, такими как Cl2, HCl, HF, HCN. Необходимость приготовления смесей непосредственно в месте проведения работ связана с тем, что ПГС на основе агрессивных газов взаимодействуют с материалом стенок сосуда и не могут сохранять метрологические характеристики неизменными в условиях длительного хранения.
В Генераторах «ИНФАН» ГР-Х используется разбавление целевых компонентов ПГС, находящихся в баллонах под давлением. Этот метод применяется совместно со стандартными образцами состава. Целевые компоненты: метан (СН4), пропан (С3Н8), гексан (С6Н14), оксид углерода (СО), диоксид углерода (СO2), водород (Н2), сероводород (Н2S), аммиак (NH3), кислород (О2), диоксид серы (SO2).
В качестве газа-разбавителя для обеспечения работы генераторов используются очищенный воздух или азот особой чистоты по ГОСТ 9293-74.
Управление работой генератора производится с персонального компьютера.
|
Целевой компонент |
Диапазон воспроизведения концентраций |
Диапазон концентрации ПДКрз |
Относительная погрешность, % |
|
метан (CH4) |
150 - 12700 мг/м3 |
- |
± 7 (для 2-канальных) |
|
(230 - 19100 млн-1) |
± 6 (для 1-канальных) |
||
|
пропан (C3H8) |
150 - 13400 мг/м3 |
- |
|
|
(82 - 7300 млн-1) |
|||
|
гексан (C6H14) |
50 - 14300 мг/м3 |
- |
|
|
(15 - 4100 млн-1) |
|||
|
оксид углерода (CO) |
10 - 4500 мг/м3 |
- |
|
|
(8 - 3900 млн-1) |
|||
|
диоксид углерода (CO2) |
200 - 90000 мг/м3 |
- |
|
|
(110 - 50000 млн-1) |
|||
|
водород (H2) |
3,1 - 1400 мг/м3 |
- |
|
|
(40 - 17300 млн-1) |
|||
|
сероводород (H2S) |
3,0 - 1350 мг/м3 |
- |
|
|
(2 - 900 млн-1) |
|||
|
аммиак (NH3) |
10 - 4500 мг/м3 |
- |
|
|
(15 - 6500 млн-1) |
|||
|
кислород (O2) |
1,3 – 400 г/м3 |
- |
|
|
(0,1 - 30 % об.) |
|
Наименование |
Габаритные размеры, |
Масса, кг, |
||
|
длина |
ширина |
высота |
||
|
Блок управления и пневматики (БУП) |
500 |
500 |
250 |
10,0 |
|
Электрохимический модуль (модуль ЭХГ) |
200 |
200 |
220 |
2,0 |
|
Модуль фотосинтеза (модуль ФХГ) |
650 |
200 |
150 |
8,0 |
|
Модуль разбавления (модуль ГР) |
500 |
500 |
250 |
6,0 |
|
Значения |
Характеристики |
|
Степень пылевлагозащиты |
IP50 |
|
Диапазон коэффициентов разбавления (К) модификации ИНФАН ГР-X |
от 1,15 до 450 |
|
Пределы допускаемой относительной погрешности поддержания расхода за 8 ч непрерывной работы |
±1% |
|
Предел времени перехода от одного значения концентрации до другого, с |
120 |
|
Время прогрева, не более, мин: |
5 |
|
Максимальное допустимое время непрерывной работы Tнепр не менее, ч |
8 |
|
Напряжение питания генератора ИНФАН |
220 В, 50 Гц |
|
Полная потребляемая мощность, не более |
100 В·А |
|
Гарантийный срок эксплуатации генератора газов, мес. |
12 |
|
Межповерочный интервал, мес. |
12 |
|
Средняя наработка на отказ не менее, ч |
10000 |
|
Средний срок службы генератора ИНФАН, лет |
10 |
|
Условия эксплуатации генератора газов ИНФАН |
|
|
Температура окружающей среды |
от 15 до 25°С |
|
Относительная влажность воздуха |
до 75% при температуре 30°С |
|
Атмосферное давление |
от 84 до 106,7 кПа |
