Набор-укладка ГХК-ПВ-4 Газоопределитель химический многокомпонентный

• технологическим персоналом на машиностроительных предприятиях в цехах и участках сварки и резки металла для химического экспресс-контроля технологических процессов с участием газообразных веществ, поиске утечек в технологическом оборудовании, инвентаризации источников газовых выбросов, оптимизации режимов и выявления нарушений в работе оборудования при пуско-наладке;
• сотрудниками служб МЧС при контроле загрязненности и зараженности воздуха химическими веществами, поиске источников загрязнений атмосферы и мест максимальной загрязненности;
• санитарными врачами для предварительной экспресс-оценки загрязненности атмосферного воздуха, контроля качества воздуха в рабочей зоне;
• сотрудниками санитарно-промышленных лабораторий при оценке воздействия вредных выбросов на окружающую среду, измерении концентрации вредных веществ в промышленных газовых выбросах производств, исследовании источников загрязнения атмосферы, технологическом освидетельствовании производственных условий, контроле за состоянием условий труда (аттестации рабочих мест).

Набор «Газоопределитель химический многокомпонентный ГХК-ПВ-4» представляет собой удобный для переноски, транспортирования и хранения жесткий корпус-укладку, в который компактно и прочно размещены необходимые средства измерения, оборудование, принадлежности и документация. Набор максимально прост и удобен в использовании, позволяет при минимальных затратах осуществлять химический экспресс-контроль состава промышленных выбросов в атмосферу и воздуха рабочей зоны на машиностроительных предприятиях в цехах и участках сварки и резки металла (ГОСТ 12.1.014-84, ГОСТ Р 51712-2001).

В цехах и на участках сварки и резки металла размещено оборудование для ручной дуговой сварки штучными электродами, участки для ручной дуговой наплавки сталей, чугуна, электросварки меди, ее сплавов, титана, алюминия и других металлов.

При выпуске массовой продукции предприятия оборудуют линии автоматической и полуавтоматической сварки и резки металлов без газовой защиты, в среде углекислого газа, в среде азота, аргона и гелия, под флюсами, порошками для напыления и другими видами оборудования, вплоть до плазменной резки и сварки.

При сварке и резке металла в атмосферу цеха кроме сварочного аэрозоля и взвешенных веществ выделяются фтористые соединения, оксиды углерода, оксиды азота и сернистый ангидрид.
Как правило, эти выбросы поступают от организованных источников выделения загрязняющих веществ.

Удаление загрязняющих веществ производится через фонарные фрамуги или через вытяжные вентиляционные системы общеобменной цеховой вентиляции. Количественные и качественные значения величин выбросов меняются по ходу технологического процесса и зависят от марок металла, интенсивности процессов сварки и резки, осуществляющейся с помощью различных технологических приемов. На каждом технологическом переделе перечень выделяющихся ингредиентов обусловлен технологическим регламентом производства и технологическими картами данного участка.

Например, при ручной дуговой сварке стальных деталей в атмосферу цеха поступают следующие ингредиенты: оксиды углерода и азота, фтористый водород.
При резке металлов и сплавов в атмосферу цеха выделяются: сварочная аэрозоль, оксид углерода, оксиды азота, хрома, марганца, титана, алюминия и другие ингредиенты.

Контроль выбросов в атмосферу перечисленных ингредиентов может быть выполнен методом ИТ, поскольку климатические и аэродинамические характеристики паровоздушной смеси в промышленной вентиляции этих цехов незначительно отличаются от этих характеристик на рабочих местах операторов сварочных агрегатов и постов плазменной сварки и резки металлов, где такие измерения проводятся по методикам, согласованным с Государственным комитетом по гидрометеорологии и контролю природной среды.
Температура выбрасываемого воздуха, влажность, давление, теплосодержание воздуха, концентрации загрязняющих веществ находятся в тех же интервалах измерений, что и на рабочих местах.

При экспресс-анализе с применением индикаторных трубок следует учитывать, что максимально-разовые концентрации конкретного загрязнителя воздуха для аттестованных методик обычно измеряют, проводя отбор пробы в течение 20 мин.
Из этого следует, что измерения с применением индикаторных трубок, выполняемые при непосредственном отборе проб, также должны выполняться в течение 20 мин., при этом в течение указанного времени, если алгоритм анализа позволяет, желательно выполнить несколько измерений.

ЗАО «Крисмас+», оказывая услуги в области комплексного оснащения лабораторий под конкретные заказы, осуществляет поставки широкого ассортимента различного лабораторного оборудования, приборов, лабораторного инструментария и материалов, в том числе и различных портативных и стационарных газоанализаторов.

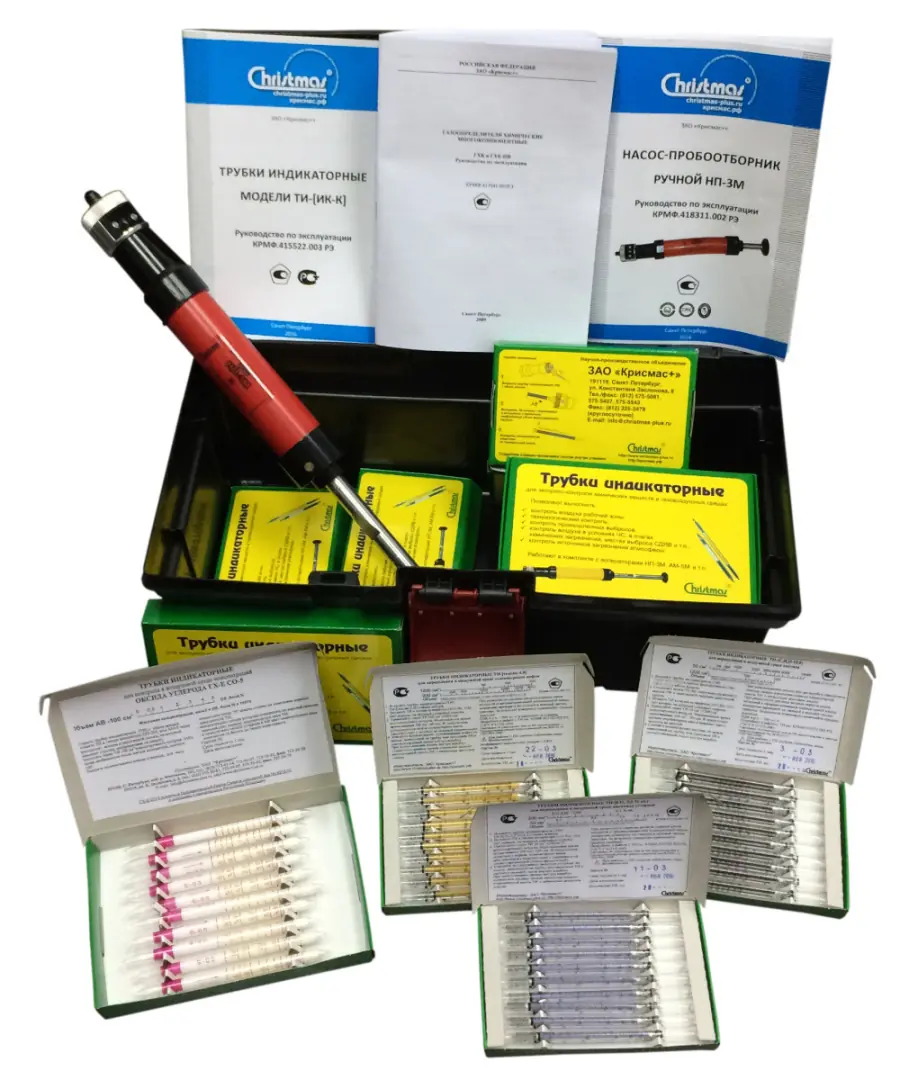

В состав набора-укладки «Газоопределитель химический многокомпонентный ГХК-ПВ-4» входят индикаторные трубки (см. таблицу во вкладке «Характеристики»), насос-пробоотборник ручной НП-3М (допускается замена на АМ-5Е), документация.

Насос-пробоотборник НП-3М является оригинальной разработкой ЗАО «Крисмас+», сертифицирован в России и производится по КРМФ.418311.002ТУ, № патента 89701 от 10.12.2009.

• зонд пробоотборный модели ЗП-ГХКМ, для отбора проб газовых сред из труднодоступных мест с последующим их анализом с применением индикаторных трубок совместно с насосом-пробоотборником НП-3М;
• измеритель объема ИО-2, для измерения и контроля достоверности фактического объема воздуха, просасываемого поршневыми и сильфонными аспираторами типа ручного насоса-пробоотборника НП-3М, АМ-5Е и т.п.;
• емкость полиэтиленовая газовая ЕПГ, для отбора проб с целью их кратковременного хранения и доставки к месту последующего анализа;
• комплект грелки, предназначен для химического экспресс-анализа воздуха и газовоздушных смесей с помощью индикаторных трубок при пониженных температурах (ниже рабочих условий).

Состав набора, правила его эксплуатации, методики выполнения исследований подробно описаны в иллюстрированном поясняющими картинками паспорте, объединенном с инструкцией по эксплуатации на изделие.
В состав набора разработчиком и производителем могут быть внесены незначительные изменения, не ухудшающие его технические и эксплуатационные характеристики.

ЗАО «Крисмас+» является одним из ведущих в России производителем и поставщиком индикаторных трубок, и при необходимости их штатная комплектация может быть специальным образом изменена под требования конкретного потребителя.
Общий перечень производимых ЗАО «Крисмас+» индикаторных трубок.

Индикаторные трубки, входящие в состав набора-укладки «Газоопределитель химический многокомпонентный ГХК-ПВ-4», серийно производятся нашей компанией по ТУ КРМФ.415522.003-2013.
Набор-укладка самодостаточен и может быть эффективно применен для химического экспресс-контроля состава промышленных выбросов в атмосферу как в лабораторных, так и во внелабораторных (полевых, экспедиционных) условиях, прямо на месте отбора проб.
Набор-укладка эффективно используется в составе мобильных (передвижных) лабораторий санитарно-химического и экологического контроля.

ЗАО «Крисмас+» разрабатывает, производит и комплектует мобильные лаборатории на базе различных автомобилей под конкретные задачи потребителей.

Набор-укладка «Газоопределитель химический многокомпонентный ГХК-ПВ-4» не потребляет электроэнергию.

С набором-укладкой «Газоопределитель химический многокомпонентный ГХК-ПВ-4» может работать оператор (инженер, лаборант, техник), не имеющий специального химико-аналитического образования, но ознакомленный с правилами техники безопасности, освоивший соответствующие методики, имеющий навыки выполнения основных операций.
С изделиями, разработанными и производимыми ЗАО «Крисмас+», может работать и менее квалифицированный персонал, при условии обязательного практического обучения методикам и технологиям такой работы.
При необходимости, в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы повышения квалификации, получив все необходимые навыки и умения работы с набором-укладкой «Газоопределитель химический многокомпонентный ГХК-ПВ-4». Прошедшим обучение выдаются соответствующие сертификаты.

Применение набора «Газоопределитель химический многокомпонентный ГХК-ПВ-4» особенно эффективно при оценке химической загрязненности объектов окружающей среды в чрезвычайных ситуациях, в сложной обстановке, требующей получения многофакторной экспрессной информации и быстрого принятия решений.

Использование давно и положительно себя зарекомендовавшего набора «Газоопределитель химический многокомпонентный ГХК-ПВ-4» по сравнению с более сложным оборудованием позволяет существенно сократить затраты на осуществление оперативного санитарно-химического, технологического и экологического контроля. При этом химический экспресс-контроль выполняется без привлечения высококвалифицированных специалистов и, что немаловажно, прямо на местах отбора проб.

Все входящие в состав набора средства измерения и отбора сертифицированы.

1. самодостаточно, т.е. содержит в своем составе все необходимое для автономного использования;
2. мобильно, компактно (портативно), т.е. исследования можно проводить прямо на месте отбора проб;
3. максимально просто и удобно в эксплуатации;
4. независимо от источников энергии;
5. экономично (один анализ в среднем стоит около 181 руб.).

Все расходные средства химического контроля, оборудование и принадлежности отечественного производства, разработаны и производятся ЗАО «Крисмас+» и легко восполняются при обращении в предприятие-изготовитель.

ЗАО «Крисмас+» сертифицировано в системе менеджмента качества.

1. паспорт на Набор-укладку «Газоопределитель химический многокомпонентный ГХК-ПВ-4»;
2. КРМФ.415522.003 Индикаторные трубки модели ТИ-[ИК-К]. Руководство по эксплуатации и паспорт со свидетельством о поверке;
3. КРМФ.418311.002 Ручной насос-пробоотборник НП-3М. Руководство по эксплуатации и паспорт со свидетельством о поверке.

• для индикаторных трубок: температура от 10 до 35 °С; атмосферное давление от 645 до 800 мм рт ст (от 86 до 106,7 кПа); относительная влажность от 30 до 95%.

Относительная погрешность результата измерений концентраций загрязнителей в воздушной и газовоздушной среде при применении индикаторных трубок в рабочих условиях составляет не более ±25%. В условиях, выходящих за рамки рабочих условий применения, результаты считаются ориентировочными (сигнальными).

Набор-укладка «Газоопределитель химический многокомпонентный ГХК-ПВ-4» поставляется в опломбированном виде и упакованный в термоусадочную пленку.

При получении изделия, до ввода в эксплуатацию, потребителю следует провести его осмотр, обращая внимание на целостность упаковки и укладки.
Претензии принимаются в течение 1 месяца с момента получения изделия.

Набор-укладку «Газоопределитель химический многокомпонентный ГХК-ПВ-4» следует хранить в прохладном месте.
