Газоанализаторы Н-105 (далее - газоанализаторы) представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.

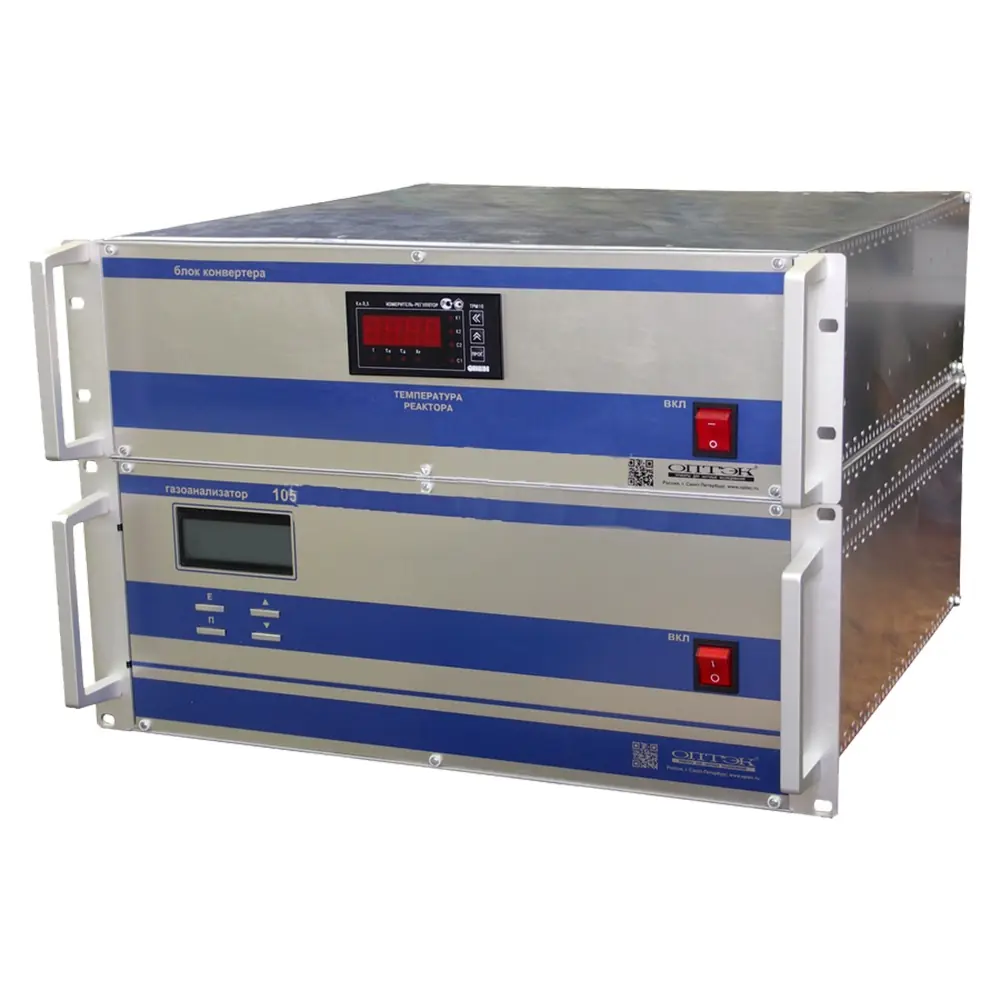

Конструктивно газоанализаторы Н-105 в двух блоках со встроенным побудителем расхода.
В основу работы газоанализаторов положена реакция оксида азота с озоном, сопровождаемая хемилюминесцентным свечением в области волн от 600 до 2400 нм с максимумом в районе 1200 нм, пропорциональным концентрации окиси азота.
Производимое реакцией излучение, проходя оптический фильтр (600 нм - 1200 нм), регистрируется фотоэлектронным умножителем.
В качестве источника озона используется встроенный генератор озона, работающий на основе барьерного разряда.
Измеряемый газ разделяется на три потока, которые посредством клапанов попеременно поступают в реакционную камеру.
При измерении NO анализируемый газ поступает непосредственно в реакционную камеру.
При измерении NO2 анализируемый газ проходит через молибденовый конвертер, где происходит преобразование NO2 в NO, после чего происходит измерение суммы NO+NO2.
Концентрация NO2 получается путем вычитания ранее измеренной концентрации NO из полученной суммы.
При измерении NH3 анализируемый газ проходит через термокаталитический конвертер, где происходит преобразование NH3 в NO, после чего происходит измерение суммы NO+NO2+NH3.
Концентрация NH3 получается путем вычитания ранее измеренной концентрации NO+NO2 из полученной суммы.
Перед началом и в процессе работы газоанализатора периодически происходит автоматическая установка нуля, для чего используется встроенный фильтр «нуль-газа» и осушитель воздуха.
Очищенный от примесей и осушенный воздух также используется для работы встроенного генератора озона.
Давление в реакционной камере, температура камеры и газоанализатора непрерывно контролируется посредством датчиков.
Основные органы управления находятся на лицевой панели газоанализаторов: дисплей, управляющие кнопки: « Е » и « П », « – », « ¯ », сетевой выключатель.
На задней панели газоанализаторов расположены: разъемы для подключения внешних устройств, электрического питания, клемма заземления, входные и выходные штуцеры пробы.
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода.
- Встроенный побудитель расхода;
- Непрерывный вывод информации по каналам RS-232, RS-485 и токовому аналоговому выходу 0–5 (4–20) мА;
- Оснащен встроенным держателем для аэрозольных фильтров;
- Прибор осуществляет сбор данных, их усреднение и запись в энергонезависимую память прибора. В таком режиме прибор способен записать данные за 1024 суток.
Газоанализаторы имеют цифровую индикацию с номинальной ценой единицынаименьшего разряда индикатора: 0,001 мг/м3 (0,001 млн-1) или 0,0001 мг/м3 (0,0001 млн-1) по выбору.
Газоанализатор Н-105 относятся к не взрывозащищённому электрооборудованию и предназначены для применения вне взрывоопасных зон.
- температура окружающей среды, oC – от +5 до +40 относительная влажность окружающей среды при температуре +25 oC (без конденсации влаги), % - до 95;
- атмосферное давления, кПа- от 84,0 до 106,7;
- объемный расход газовой пробы на входе газоанализатора, дм3/мин от 0,4 до 1,0.
|
Диапазон измеряемых концентраций NO, NO2 |
0 - 4 мг/м3 |
|
NH3 |
0 - 2 мг/м3 |
|
Номинальная цена единицы наименьшего разряда индикатора |
0,0001 мг/м3 |
|
Предел основной погрешности измерений: |
|
|
приведенной NH3 |
± 20% 0-0,04 мг/м3 |
|
приведенной NO, NO2 |
± 20% 0-0,04мг/м3 |
|
относительной NH3 |
± 20% 0,04-2 мг/м3 |
|
относительной NO, NO2 |
± 20% 0,04-4 мг/м3 |
|
Средний срок службы* |
6 лет |
|
Выходной аналоговый токовый сигнал |
0 - 5,0 мА или 4 - 20 мА |
|
Потребляемая мощность: |
500 Вт |
|
Напряжение питания |
230В, 50 Гц |
|
Габаритные размеры: |
|
|
измерительный блок |
482x570х132 мм |
|
конвертор |
482x570х132 мм |
|
Масса, не более |
22 кг (2 блока) |
|
Предел допускаемого времени установления показаний Т0,9, мин. |
10 |
|
Время прогрева, мин, не более |
60 |
|
Средняя наработка на отказ газоанализатора в условиях эксплуатации, с учетом технического обслуживания, ч. |
24000 |
|
Назначенный срок службы, лет, не менее 6 |
6 |
|
Степень защиты газоанализаторов по ГОСТ 14254-96 IP31 |
|
|
Уровень индустриальных радиопомех, воздействующих на газоанализатор, не превышает величин, предусмотренных ГОСТ Р 51318.22 |
|
|
Газоанализаторы соответствуют требованиям к электромагнитной совместимости в части помехоустойчивости и помехоэмиссии по ГОСТ Р 51522.1-2011 |
|
| Производитель АО «ОПТЭК» | |
- погрешность приведена к верхнему значению диапазона измерений;
- пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с использованием коэффициентов, равных для NO - 1,26, для NO2 - 1,91; для NH3 - 0,707 (при +20оС и 760 мм рт. ст.) в соответствии с требованиями РД 52.04.186-89.
- Газоанализатор;
- Комплект аэрозольных фильтров (12 штук);
- Руководство по эксплуатации;
- Методика поверки;
- Шнуры (2 штуки);
- Предохранители (4 штуки).
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки, целостность стеклянных изделий и т.п.
