Газоанализаторы МГЛ-20М предназначены для измерения массовой концентрации цианистого водорода в воздушных средах.
Перейти к описанию товара
Нашли дешевле?
Напишите нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Сроки поставки уточняйте у менеджера.
Другие характеристики
Тип товара
—
Стационарный газоанализатор
Гарантия, мес
—
12
Применение
—
Прочее, Котельные, Промышленные предприятия
Определяемый показатель
—
Цианистый водород
Количество каналов
—
1
Взрывозащита
—
Нет
Все характеристики
Принцип действия газоанализатора - электрохимический.
Чувствительным элементом служит электрохимический сенсор.
Определяемый газ, путем диффузии проникает в сенсор, инициирует на электродах датчика электрический ток, пропорциональный концентрации газа.
Напряжение, снимаемое с нагрузочного резистора, усиливается, поступает на аналого цифровой преобразователь, затем в цифровом виде поступает на микроконтроллер, где преобразуется в значение концентрации, которое отображается на цифровом индикаторе.
Чувствительным элементом служит электрохимический сенсор.
Определяемый газ, путем диффузии проникает в сенсор, инициирует на электродах датчика электрический ток, пропорциональный концентрации газа.
Напряжение, снимаемое с нагрузочного резистора, усиливается, поступает на аналого цифровой преобразователь, затем в цифровом виде поступает на микроконтроллер, где преобразуется в значение концентрации, которое отображается на цифровом индикаторе.
Газоанализаторы МГЛ-20М представляют собой автоматические, стационарные, показывающие приборы непрерывного действия.

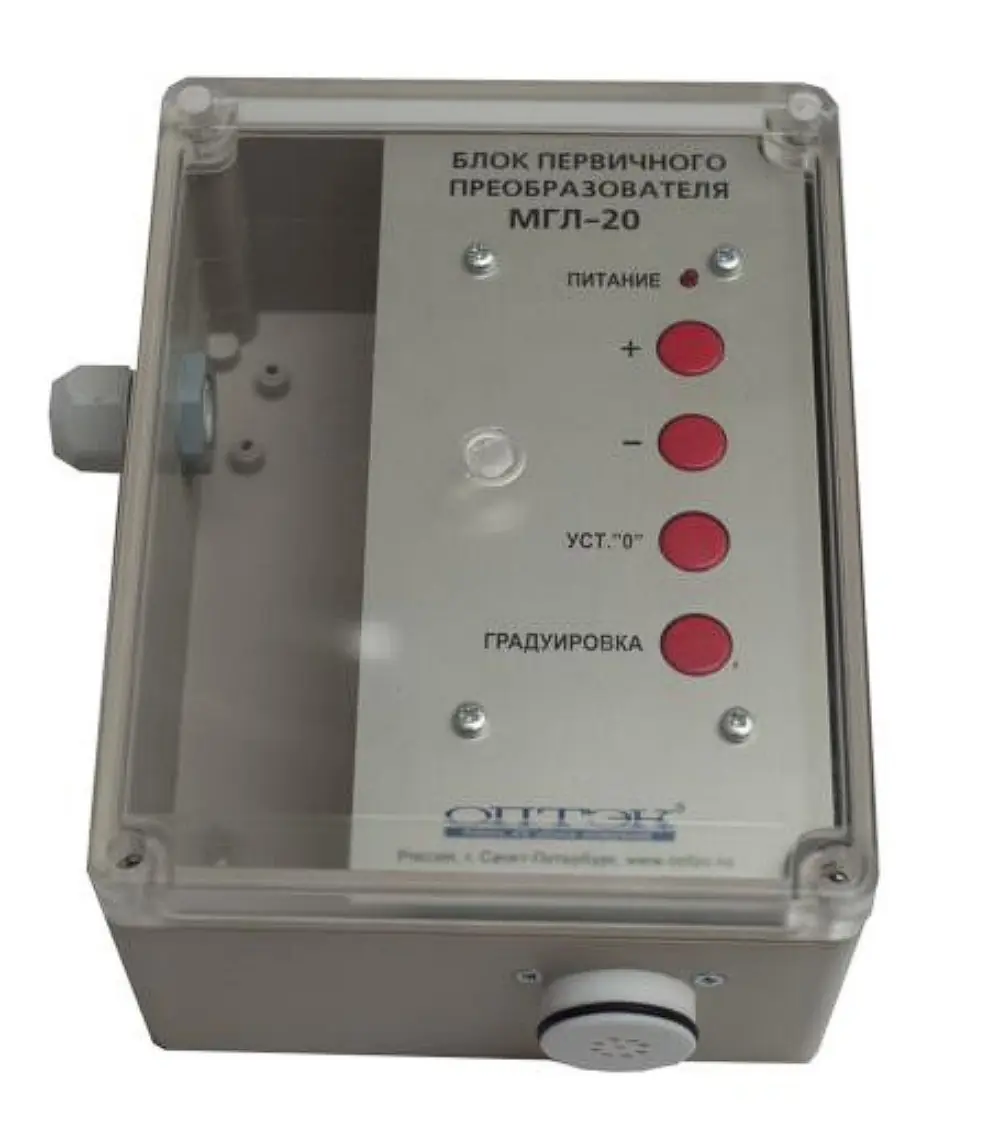

Конструктивно выполненные в виде блоков первичных преобразователей (БПП) (до 247 шт) и блока обработки информации (БОИ), так же возможно автономное исполнение БПП.
Данные газоанализаторы часто используются для котельных.
Газоанализаторы модификации МГЛ-20М обеспечивают подключение коммутируемых устройств: звуковую и световую сигнализации, а также осуществляют управление внешним исполнительным устройством посредством замыкания, размыкания контактов реле.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
БПП стационарных газоанализаторов МГЛ-20М(Д), выполненные в пластмассовом корпусе, комплектуются встроенным подогревателем, что позволяет эксплуатировать их в диапазоне температур от -20 до + 40 С МГЛ-20М (Д)м и МГЛ-20МХП (м) - +5 до +40 С.
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки; целостность стеклянных изделий и т.п.
Претензии принимаются в течение 1 месяца с момента получения изделия.
Конструктивно выполненные в виде блоков первичных преобразователей (БПП) (до 247 шт) и блока обработки информации (БОИ), так же возможно автономное исполнение БПП.
Данные газоанализаторы часто используются для котельных.
Газоанализаторы модификации МГЛ-20М обеспечивают подключение коммутируемых устройств: звуковую и световую сигнализации, а также осуществляют управление внешним исполнительным устройством посредством замыкания, размыкания контактов реле.
Газоанализаторы МГЛ-20М мод. МГЛ-20М-ХП (м) имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет массовой концентрации цианистого водорода;
- отображение результатов измерений на дисплее БОИ;
- передача результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи (R.S-232).
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
БПП имеют несколько вариантов исполнения:
- Автономные МГЛ-20М (м), МГЛ-20МД (м) с внешним питанием 220В, 50 Гц (такая модель поставляется без БОИ, как самостоятельное средство измерения), выходным сигналом БПП является токовый сигнал 0–5 мАМГЛ-20М (м) и 4–20 мА МГЛ-20МД (м) пропорциональный концентрации измеряемого газа, имеют два встроенных реле типа «сухие контакты», встроенную звуковую и световую сигнализацию;
Мод. МГЛ-20М-ХП (м) с питанием по токовой петле от блока обработки информации (БОИ, см. подобнее), который рассчитан на подключение до 8 различных БПП, имеет встроенную световую сигнализацию и следующие выходные сигналы:
- цифровую индикацию (БОИ);
- последовательный интерфейс – RS-232 (БОИ).
БПП стационарных газоанализаторов МГЛ-20М(Д), выполненные в пластмассовом корпусе, комплектуются встроенным подогревателем, что позволяет эксплуатировать их в диапазоне температур от -20 до + 40 С МГЛ-20М (Д)м и МГЛ-20МХП (м) - +5 до +40 С.
Комплект поставки:
- для мод. МГЛ-20М (Д)(м): собственно БПП, насадка для калибровки, комплект для настенного крепежа, сетевой кабель, руководство по эксплуатации, методика поверки;
- для МГЛ-20М-ХП: БОИ, число и тип БПП определяется при заказе, насадка для калибровки, комплект для настенного крепежа, кабель типа «витая пара»*, руководство по эксплуатации, методика поверки.
*поставляется по отдельной заявке, количество определяется при заказе.
Питание МГЛ-20М:
- для БПП (мод. МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм) и БОИ осуществляется от сети переменного тока (230±23) В, частотой (50±1) Гц;
- для БПП (мод. МГЛ-20М-ХП, МГЛ-20М-ХПм) - по токовой петле от БОИ.
Условия эксплуатации: Состав анализируемой газовой среды, не более мг/м3:
- оксид углерода - 20;
- сероводород - 10;
- диоксид серы - 10;
- оксид азота - 3,0;
- диоксид азота - 0,01;
- хлор - 20% об. доли;
- аммиак - 22% об. доли;
- кислород - 40;
- пыль - остальное.
Азот для БПП мод. МГЛ-20М, МГЛ-20М-Д, МГЛ-20М-ХП:
- диапазон температур окружающего воздуха от минус 20 °С до 40 °С;
- относительная влажность воздуха до 98 % при 25 °С;
Для, БОИ и БПП мод. МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-ХПм:
- диапазон температур окружающего воздуха от 5 °С до 40 °С;
- относительная влажность до 95 % при 25 °С;
- диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 795 мм рт. ст).
Комплектность изделия можно легко возобновлять, обратившись к нашим операторам.
При получении изделия, до ввода в эксплуатацию, потребителю следует провести осмотр, обращая внимание на целостность упаковки и укладки; целостность стеклянных изделий и т.п.
Претензии принимаются в течение 1 месяца с момента получения изделия.
| Токовый выход | Пластмассовый корпус | Металлический корпус | ||
|---|---|---|---|---|
| 0 – 5 мА | МГЛ-20М | Автономное исполнение | МГЛ-20М-м | Автономное исполнение |
| 4 – 20 мА | МГЛ-20М-Д | МГЛ-20М-Дм | ||
| МГЛ-20М-ХП | от 1 до 8 шт в комплекте с БОИ | МГЛ-20М-ХПм | от 1 до 8 шт в комплекте с БОИ | |
Материал корпуса выбирается потребителем при заказе.
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной | |
|---|---|---|---|
| массовой концентрации, мг/м | погрешности | ||
| приведенной (у), % | относительной (8), % | ||
| Цианистый водород | 0-0,3 св. 0,3 - 3 | ±25 | ±25 |
| Предел допускаемой вариации показаний: 0,5 доли от пределов допускаемой основной погрешности | |
|---|---|
| Предел допускаемого времени установления показаний: | 5 мин. |
| Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы | 0,5 доли от пределов допускаемой основной погрешности. |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С: | ± 0,5 доли от пределов допускаемой основной приведенной погрешности. |
| Предел допускаемой суммарной дополнительной погрешности от влияния не измеряемых компонентов: | 0,5 доли от пределов допускаемой основной погрешности |
| Номинальная цена единицы наименьшего разряда индикатора: | 0,01 мг/м3. |
| Средняя наработка на отказ, не менее: | 10000 ч. |
| Средний срок службы, не менее: | 8 лет |
| Габаритные размеры и масса, не более | МГЛ-20М | |
|---|---|---|
| БПП | БОИ | |
| длина, мм | 180 | 390 |
| высота, мм | 80 | 155 |
| ширина, мм | 145 | 270 |
| Масса, не более, кг | 1,3 | 4,0 |
| Потребляемая мощность, не более | 15-А | 30 В-А |
Тип товара
Стационарный газоанализатор
Применение
Прочее, Котельные, Промышленные предприятия
Гарантия, мес
12
Определяемый показатель
Цианистый водород
Количество каналов
1
Взрывозащита
Нет
Объект исследования
Воздух рабочей зоны
Госреестр СИ
Да
