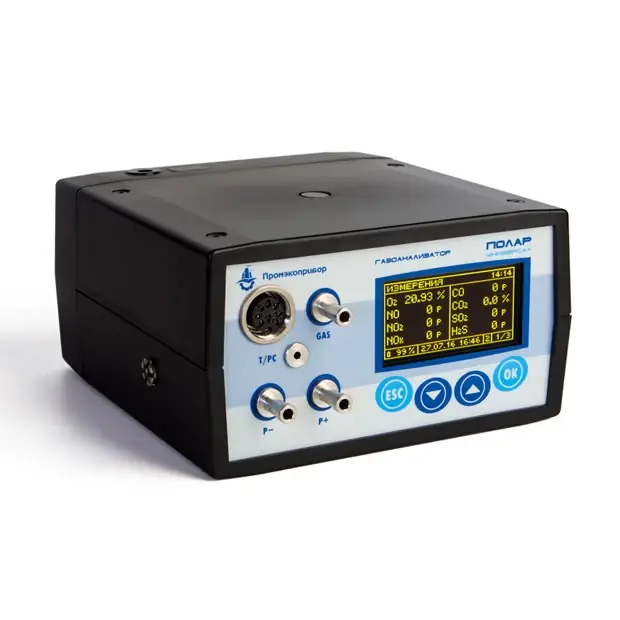

Газоанализатор «Полар Универсал»

Модель
газоанализатора

Модификация

Допускаемая температура окружающей среды, °С

Исполнение в части взрывозащиты

«Полар Универсал»

«Полар Универсал»

от 0 до +45

обыкновенное

«Полар Универсал Т»

от -40 до +45

обыкновенное

«Полар Универсал Ех»

от 0 до +45

взрывозащищенное

«Полар Универсал Ех Т»

от -40 до +45

взрывозащищенное

Исполнение

Количество измерительных каналов

Определяемые компоненты

измеряемые

рассчитываемые

с помощью электрохимических датчиков

с помощью оптических датчиков

8

8

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}

–

СО₂-NO_X

9.1

9

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S

–

СО₂-NO_X

9.2

9

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}

СО₂

NO_X

9.3

9

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}

СН

СО₂-NO_X

10.1

10

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S

СО₂

NO_X

10.2

10

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S

СН

СО₂-NO_X

11

11

О₂-СО_низ-NO_низ-NO₂-SO_{2 низ}-СО_выс-NO_выс-SO_{2 выс}-H₂S

СО₂-СН

NO_X

Исполнение

Измерительный канал, диапазон измерений, мг/м³

О₂

СО

NO

NO₂

SO₂

H₂S

1

0–25 %
(об. д.)

0–500 и
0–5000 *

0–400 и
0–2000

0–100

0–300 и
0–5000

0–500

2

0–500 и
0–5000 *

0–400 и
0–2000

0–500

0–300 и
0–5000

0–500

3

0–500 и
0–5000 *

0–400 и
0–2000

0–500

0–300 и
0–15000

–

4

0–500 и
0–5000 *

0–400 и
0–4000

0–500

0–300 и
0–5000

0–500

5

0–500 и
0–5000 *

0–400 и
0–4000

0–1000

0–300 и
0–5000

0–500

6

0–500 и
0–5000 *

0–400 и
0–4000

0–500

0–300 и
0–15000

–

7

0–500 и
0–5000 *

0–400 и
0–4000

0–1000

0–300 и
0–15000

–

8

0–500 и
0–12500 *

0–400 и
0–4000

0–500

0–300 и
0–5000

0–500

9

0–500 и
0–12500 *

0–400 и
0–4000

0–1000

0–300 и
0–5000

–

10

0–500 и
0–12500 *

0–400 и
0–5500

0–1000

0–300 и
0–15000

–

11

0–500 и
0–50 г/м³

0–400 и
0–4000

0–500

0–300 и
0–15000

–

12

0–500 и
0–50 г/м³

0–400 и
0–4000

0–1000

0–300 и
0–15000

–

13

0–500 и
0–50 г/м³

0–400 и
0–5500

0–1000

0–300 и
0–15000

–

14

0–500 и
0–100 г/м³

0–400 и
0–4000

0–500

0–300 и
0–15000

–

15

0–500 и
0–100 г/м³

0–400 и
0–4000

0–1000

0–300 и
0–15000

–

16

0–500 и
0–100 г/м³

0–400 и
0–5500

0–1000

0–300 и
0–15000

–

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

(на участке диапазона измерений)

абсолютной Δо

относительной δо

Кислород (O₂)

от 0 до 25 % об. доли

±0,2 % об. доли

–

Оксид углерода (CO)

от 0 до 500 мг/м³

±2,5 мг/м³

±5 %

(от 0 до 50 мг/м³ включ.)

(св. 50 до 500 мг/м³)

от 0 до 5000 мг/м³

±6 мг/м³

±5 %

(от 0 до 120 мг/м³ включ.)

(св. 120 до 5000 мг/м³)

от 0 до 12500 мг/м³

±12 мг/м³

±5 %

(от 0 до 240 мг/м³ включ.)

(св. 240 до 12500 мг/м³)

от 0 до 50 г/м³

±0,06 г/м³

±5 %

(от 0 до 1,2 г/м³ включ.)

(св. 1,2 до 50 г/м³)

от 0 до 100 г/м³

±0,12 г/м³

±5 %

(от 0 до 2,4 г/м³ включ.)

(св. 2,4 до 100 г/м³)

Оксид азота (NO)

от 0 до 400 мг/м³

±3 мг/м³

±5 %

(от 0 до 60 мг/м³ включ.)

(св. 60 до 400 мг/м³)

от 0 до 2000 мг/м³

±5 мг/м³

±5 %

(от 0 до 100 мг/м³ включ.)

(св. 100 до 2000 мг/м³)

от 0 до 4000 мг/м³

±10 мг/м³

±5 %

(от 0 до 200 мг/м³ включ.)

(св. 200 до 4000 мг/м³)

от 0 до 5500 мг/м³

±15 мг/м³

±10 %

(от 0 до 150 мг/м³ включ.)

(св. 150 до 5500 мг/м³)

Диоксид азота (NO₂)

от 0 до 100 мг/м³

±4 мг/м³

±5 %

(от 0 до 80 мг/м³ включ.)

(св. 80 до 100 мг/м³)

от 0 до 500 мг/м³

±6 мг/м³

±5 %

(от 0 до 120 мг/м³ включ.)

(св. 120 до 500 мг/м³)

от 0 до 1000 мг/м³

±10 мг/м³

±5 %

(от 0 до 200 мг/м³ включ.)

(св. 200 до 1000 мг/м³)

Сумма оксидов азота (NO_X) (по расчету) в пересчете на NO₂

от 0 до 700 мг/м³

±5 мг/м³

±7 %

(для каналов:

(от 0 до 70 мг/м³ включ.)

(св. 70 до 700 мг/м³)

NO от 0 до 400 мг/м³

NO₂ от 0 до 100 мг/м³)

от 0 до 1100 мг/м³

±7 мг/м³

±7 %

(для каналов:

(от 0 до 100 мг/м³ включ.)

(св. 100 до 1100 мг/м³)

NO от 0 до 400 мг/м³

NO₂ от 0 до 500 мг/м³)

от 0 до 1600 мг/м³

±10 мг/м³

±7 %

(для каналов:

(от 0 до 140 мг/м³ включ.)

(св. 140 до 1600 мг/м³)

NO от 0 до 400 мг/м³

NO₂ от 0 до 1000 мг/м³)

от 0 до 3150 мг/м³

±7 мг/м³

±7 %

(для каналов:

(от 0 до 100 мг/м³ включ.)

(св. 100 до 3150 мг/м³)

NO от 0 до 2000 мг/м³

NO₂ от 0 до 100 мг/м³)

от 0 до 3550 мг/м³

±8 мг/м³

±7 %

(для каналов:

(от 0 до 115 мг/м³ включ.)

(св. 115 до 3550 мг/м³)

NO от 0 до 2000 мг/м³

NO₂ от 0 до 500 мг/м³)

от 0 до 6600 мг/м³

±12 мг/м³

±7 %

(для каналов:

(от 0 до 170 мг/м³ включ.)

(св. 170 до 6600 мг/м³)

NO от 0 до 4000 мг/м³

NO₂ от 0 до 500 мг/м³)

от 0 до 7100 мг/м³

±15 мг/м³

±7 %

(для каналов:

(от 0 до 215 мг/м³ включ.)

(св. 215 до 7100 мг/м³)

NO от 0 до 4000 мг/м³

NO₂ от 0 до 1000 мг/м³)

от 0 до 9400 мг/м³

±18 мг/м³

±12 %

(для каналов:

(от 0 до 150 мг/м³ включ.)

(св. 150 до 9400 мг/м³)

NO от 0 до 5500 мг/м³

NO₂ от 0 до 1000 мг/м³)

см. Примечание 1

не нормированы

Сернистый ангидрид (SO₂)

от 0 до 300 мг/м³

±6 мг/м³

±5 %

(от 0 до 120 мг/м³ включ.)

(св. 120 до 300 мг/м³)

от 0 до 5000 мг/м³

±15 мг/м³

±5 %

(от 0 до 300 мг/м³ включ.)

(св. 300 до 5000 мг/м³)

от 0 до 15000 мг/м³

±25 мг/м³

±5 %

(от 0 до 500 мг/м³ включ.)

(св. 500 до 15000 мг/м³)

Сероводород (H₂S)

от 0 до 100 мг/м³

±3 мг/м³

±5 %

(от 0 до 60 мг/м³ включ.)

(св. 60 до 100 мг/м³)

от 0 до 500 мг/м³

±5 мг/м³

±5 %

(от 0 до 100 мг/м³ включ.)

(св. 100 до 500 мг/м³)

от 0 до 1000 мг/м³

±10 мг/м³

±5 %

(от 0 до 200 мг/м³ включ.)

(св. 200 до 1000 мг/м³)

Аммиак (NH₃)

от 0 до 1000 мг/м³

±20 мг/м³

±10 %

(от 0 до 200 мг/м³ включ.)

(св. 200 до1000 мг/м³)

Диоксид углерода

от 0 до 20 % об. доли

±0,5 % об. доли

±10 %

(CO₂)

(ИК-датчик)

(от 0 до 5 % об. доли включ.)

(св. 5 до 20 % об. доли)

от 0 до 30 % об. доли

±0,75 % об. доли

±10 %

(ИК-датчик)

(от 0 до 7,5 % об. доли включ.)

(св. 7,5 до 30 % об.

доли)

от 0 до 60 % об. доли

±1,5 % об. доли

±10 %

(ИК-датчик)

(от 0 до 15 % об. доли включ.)

(св. 15 до 60 % об.

доли)

от 0 до 100 % об. доли

±2,5 % об. доли

±10 %

(ИК-датчик)

(от 0 до 25 % об. доли включ.)

(св. 25 до 100 % об. доли)

см. Примечание 2

не нормированы

Углеводороды

от 0 до 5 % об. доли

±0,1 % об. доли

±10 %

по метану (СН₄)

(ИК-датчик)

(от 0 до 1,0 % об. доли включ.)

(св. 1,0 до 5 % об.

доли)

от 0 до 20 % об. доли

±0,4 % об. доли

±10 %

(ИК-датчик)

(от 0 до 4 % об. доли включ.)

(св. 4 до 20 % об.

доли)

от 0 до 100 % об. доли

±1,0 % об. доли

±10 %

(ИК-датчик)

(от 0 до 10 % об. доли включ.)

(св. 10 до 100 % об. доли)

Углеводороды

от 0 до 2,0 % об. доли

±0,04 % об. доли

±10 %

по пропану (С₃Н₈)

(ИК-датчик)

(от 0 до 0,4 % об. доли включ.)

св. 0,4 до 2,0 % об.

доли)

Углеводороды

от 0 до 1,0 % об. доли

±0,02 % об. доли

±10 %

по гексану (С₆Н₁₄)

(ИК-датчик)

(от 0 до 0,2 % об. доли включ.)

(св. 0,2 до 1,0 % об. доли)

Техническая характеристика

Значение

Электропитание

от встроенной Li-ion аккумуляторной батареи, номинальным напряжением 12,6 В; 8,8 Ач либо от однофазной сети переменного тока (220±22) В / (50±1) Гц через внешний блок питания, входящий в комплект поставки

Способ отбора газовой пробы

принудительный с помощью встроенного побудителя расхода производительностью 2,0 дм³/мин

Время непрерывной работы без подзарядки аккумуляторной батареи

не менее 8 ч

Время заряда аккумуляторной батареи

не более 10 ч

Дисплей

LСD графический дисплей, с подсветкой, с разрешением 240х128 пикселей

Память результатов

встроенная, емкость 99 блоков (1980 записей)

Печать результатов

внешний компактный ИК-термопринтер

Вывод результатов на ПК

интерфейс USB 2.0

Габаритные размеры (ДхВхШ)

не более 292х268х182 мм

Масса

не более 7 кг - газоанализатор

не более 10,5 кг - базовый комплект (включая газоанализатор)

Диапазон рабочих температур

от 0 до +45 °С

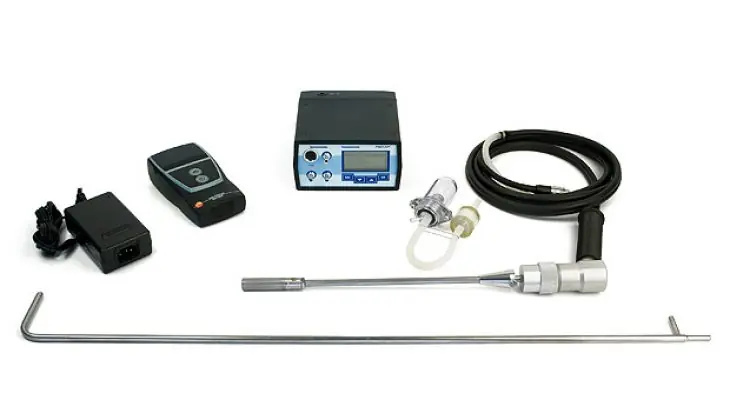

Газоанализатор «Полар Универсал», без принтера

1 шт.

Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, длина шланга 2,5 м (по заказу – до 5 м)

1 шт.

Трубка пробоотборного зонда со встроенным термопреобразователем, в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки *

1 шт.

Влагоотделитель

1 шт.

Внешний фильтр очистки пробы

1 шт.

Блок питания / зарядное устройство

1 шт.

Футляр с ремнем для переноски прибора, кожаный (для модификаций с индексами «Т» и «Ех Т» утепленный)

1 шт.

Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная

1 шт.

Комплект документации (паспорт, руководство по эксплуатации, методика поверки, свидетельство о первичной поверке, копии имеющихся сертификатов)

1 компл.
