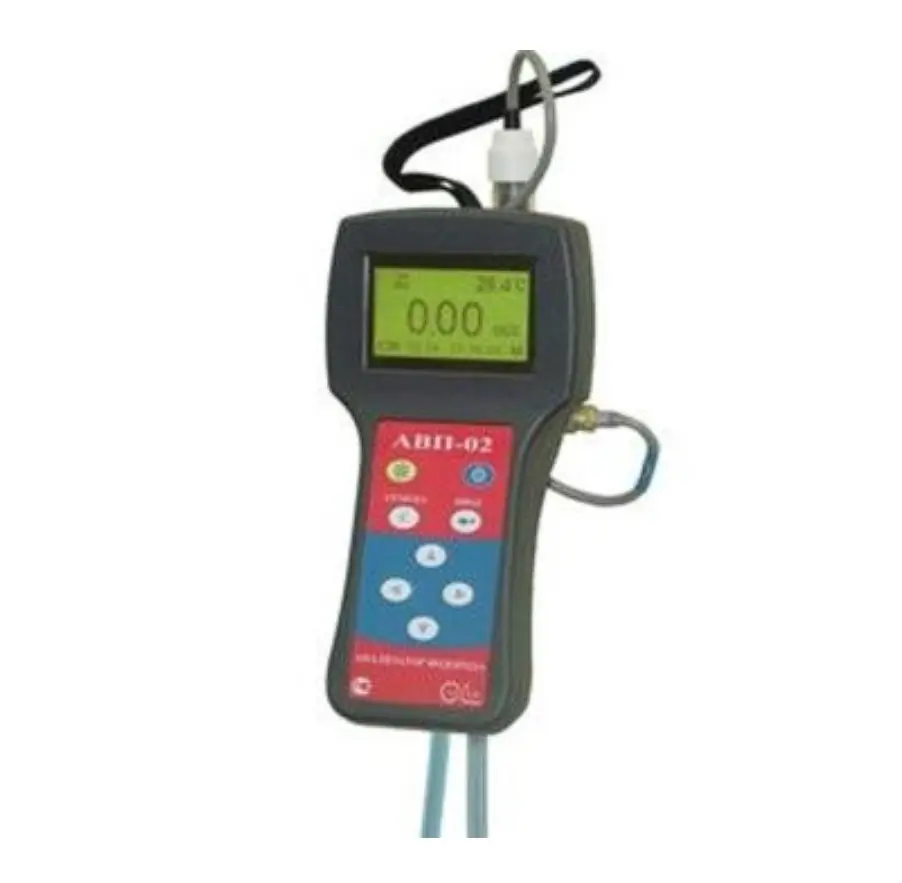

Портативный водородомер АВП-02Т

Растворенный в воде водород вследствие его уникальной природы может растворяться в металлах создавая высокое давление в их кристаллической решетке, приводящее к их разрушению (водородное расхрупчивание).
В атомной энергетике аналитический контроль растворенного водорода необходим как для обеспечения безопасной работы АЭС, так и для предотвращения разрушения (вследствие водородного расхрупчивания) теплотехнического оборудования и трубопроводов.
Для аналитического контроля растворенного водорода в наилучшей степени подходит исполнение анализатора АВП-02Т.

Анализатор состоит из измерительного устройства и амперометрического сенсора .
Он имеет прочный, литой водонепроницаемый корпус степени защиты IP-65.
На лицевой панели анализатора расположен графический дисплей и клавиатура.
Дисплей имеет подсветку, что облегчает пользование анализатором в затемненных помещениях.
Корпус анализатора состоит из двух отсеков, герметично соединенных между собой с помощью шести винтов, расположенных в углублениях нижнего отсека.
На боковой поверхности нижнего отсека с левой стороны расположены гнезда для подключения блока питания и кабеля RS- канала (RS-232 или RS-485).
С правой стороны расположен разъём для подключения амперометрического сенсора.
Для крепления анализатора на пробоотборных точках или «по месту» измерения предназначен ремешок, закрепленный под катушкой  на нижнем отсеке анализатора.
В зависимости от варианта исполнения анализатора (см. п. 2) и задачи исследования амперометрический сенсор может устанавливаться в измерительную камеру, стандартную склянку БПК или непосредственно «по месту», например, биореактор, ферментер, трубопровод и т.д.

Анализатор работает под управлением микроконтроллера и имеет простой и удобный для Пользователя программный интерфейс.
Большой графический дисплей и клавиатура из восьми клавиш позволяют Пользователю управлять работой анализатора, осуществлять различные виды настроек и калибровок, записывать и выводить информацию на дисплей анализатора, компьютер и др. внешние устройства.

Анализаторы водорода АПВ-02Т зарегистрированы в Государственном реестре средств измерений под номером 29863-10.

Работа анализатора основана на поляризации анода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии водорода из исследуемой жидкости и последующей электрохимической реакции его окисления.
Сигналы АС и датчика температуры усиливаются в предварительном усилителе, нормируются и подаются на АЦП.
После расчета и внесения  автоматических коррекций на температурную зависимость коэффициента растворимости водорода в воде и/или температурную зависимость коэффициента проницаемости водорода в газопроницаемой мембране, полученный в измерительном устройстве сигнал отображается на дисплее анализатора в выбранной оператором единице измерения.
Сигнал АС в цифровом виде может передаваться на компьютер через RS-232 или RS-485.
Результаты измерений могут также записываться в энергонезависимую память в формате выбранного протокола (непрерывная дискретная запись и/или электронный блокнот).

Условия эксплуатации:
• температура окружающей среды от -20 до +60 ^оС;
• температура анализируемой среды от 0 до 50 ^оС;
• атмосферное давлении от 84.0 до 106.7 кПа (от 630 до 800 мм. рт. ст.).

Анализаторы водорода АПВ-02Т обеспечивают:
•  Измерение концентрации, парциального давления водорода и температуры в жидких и газообразных средах;
•  Автокалибровку по одной точке (для измерений в газах и жидкостях) - по поверочной газовой смеси (ПГС);
•  Спецкалибровку по поверочной газовой смеси (ПГС) по оригинальной методике;
•  Возможность проверки и калибровки нулевой точки по воздуху (стабильность нулевой точки гарантируется);
•  Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
•  Коррекцию барометрического давления и солености;
•  Коррекцию систематической погрешности «жидкость-газ»;
•  Автоматическую сигнализацию превышения пороговых уровней регулирования водорода и допустимых температур пробы;
•  Удобный интерфейс;
•  Возможность выбора удобной для оператора единицы измерения;
•  Подсветку графического дисплея, комфортность работы в затемненных условиях;
•  Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
•  Передачу информации с помощью интерфейса RS-232;
•  Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
•  Самодиагностику;
•  Герметичность корпуса со степенью защиты IP-65;
•  Надёжность и простоту в обслуживании и эксплуатации;

Анализатор водорода и комплектующие изделия к нему поставляются в прочном пластмассовом контейнере.
Контейнер может использоваться для переноски прибора при работе в полевых условиях.
Рекомендуем сохранить контейнер для последующей отправки прибора предприятию изготовителю или региональной ЦСМ для проведения периодической поверки и технического обслуживания.

Основные технические характеристики представлены в таблице №1
