Настольная лаборатория анализа воды НКВ-12.4 «Вода расфасованная»

Назначение

Настольная лаборатория анализа воды НКВ-12.4 «Вода расфасованная» (далее – настольная лаборатория НКВ-12.4, портативная лаборатория НКВ-12.4, лаборатория НКВ-12.4, лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда настольных лабораторий анализа воды НКВ-12.4 в больших укладках.

Настольная лаборатория НКВ-12.4 является портативной лабораторией, предназначенной для аналитического химического контроля 28 показателей качества питьевой воды, расфасованной в ёмкости (бутыли, контейнеры, пакеты и т.п.) в лабораторных, полевых и производственных условиях.

Лаборатория НКВ-12.4 обеспечивает контроль показателей качества расфасованной воды в соответствии с нормативами СанПиН 2.1.4.1116-2002.

Один не выявленный скачок железа или фенола – и партия бутилированной воды под запретом. Лаборатория НКВ-12.4 позволяет контролировать 28 важнейших показателей качества прямо на линии розлива, до отгрузки.

Две титриметрические методики определения содержания сульфатов и хлоридов разработаны ЗАО «Крисмас+», аттестованы во ВНИИМ им. Д.И.Менделеева и внесены в Федеральный реестр методов измерений. А именно:

• Сульфаты (SO₄^2–), МВИ-15-142а-12;
• Хлориды (Cl^–), МВИ-02-144-09.

При наличии фотоколориметра* изделие позволяет дополнительно осуществлять аналитический химический контроль бутилированной питьевой воды фотометрическим методом. При этом, определяются следующие показатели:

• Алюминий (Al³⁺), МВИ-06-151-12;
• Железо общее (сумма Fe²⁺ и Fe³⁺), МВИ-01-190-09;
• Марганец (Mn²⁺), МИ-18-192-2020;
• Медь (Cu²⁺), МИ-19-191-2020;
• Никель (Ni²⁺), РД 52.24.494-2006;
• Нитриты (NO₂^-), МВИ-07-149-14;
• Фенольный индекс, РД 52.24.480-2022;
• Формальдегид, РД 52.04.824-2015;
• Фосфаты (ортофосфаты), МВИ-05-240-10;
• Фосфаты (полифосфаты и эфиры фосфорной кислоты), ГОСТ 18309-2014;
• Фториды (F^-), МВИ-14-155-13;
• Цинк (Zn²⁺), МИ-20-193-2021.

Восемь из этих фотометрических методик измерения разработаны ЗАО «Крисмас+» и внесены в Реестр аттестованных методик измерений РФ.

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Подробнее на сайте компании: «Фотометры». Набор-укладка поставляется по отдельному заказу.

Определяемые химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо лаборатории НКВ-12.4 ЗАО «Крисмас+» производит и поставляет модель НКВ-12.4Фк, представляющую собой базовую НКВ-12.4, дополненную набором-укладкой «Экотест-2020-К» для аналитического химического контроля питьевой воды дополнительно фотометрическим методом.

Области применения

Портативная лаборатория НКВ-12.4 применяется в лабораторных, полевых и производственных условиях органами и учреждениями государственной санитарно-эпидемиологической службы, а также изготовителями бутилированной продукции в рамках производственного контроля силами собственных лабораторных служб либо с привлечением аккредитованных лабораторий, для:

• Контроля за качеством расфасованной бутилированной воды;
• Надзора за соблюдением требований технического регламента Евразийского экономического союза «О безопасности упакованной питьевой воды, включая природную минеральную воду»;
• Обеспечения безопасности бутилированной воды для здоровья человека.

Химический контроль бутилированной воды по показателям её качества проводят на всех этапах, начиная с водоисточника, на этапах водоподготовки, перед розливом, в ходе её транспортировки, хранении и реализации.

Кому и зачем наиболее нужна лаборатория НКВ-12.4:

• Руководителю производства – проверять воду на каждом этапе: от скважины до готовой бутылки, снижать риск брака;
• Технологу – быстро реагировать на изменения состава воды после очистки или обеззараживания;
• Сотруднику лаборатории – вести документированный контроль по форме, принятой для проверок Роспотребнадзора;
• Инспектору – проводить внезапный контроль качества воды прямо на складе готовой продукции.

Портативная лаборатория НКВ-12.4 также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения аналитического химического контроля показателей качества бутилированной воды.

Устройство

Настольная лаборатория НКВ-12.4 производится по ТУ 26.51.53-600-82182574-2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории НКВ-12.4 проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В портативной лаборатории НКВ-12.4 определения химических показателей осуществляются визуальным, визуально-колориметрическим и титриметрическим стандартизованными методами. При наличии фотоколориметра изделие может использоваться для выполнения аналитического химического контроля питьевой воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д. И. Менделеева и занесен в Реестр аттестованных методик измерений РФ (см. таблицу №1 вкладки «Характеристики»).

Портативная лаборатория НКВ-12.4 сформирована по модульному принципу.

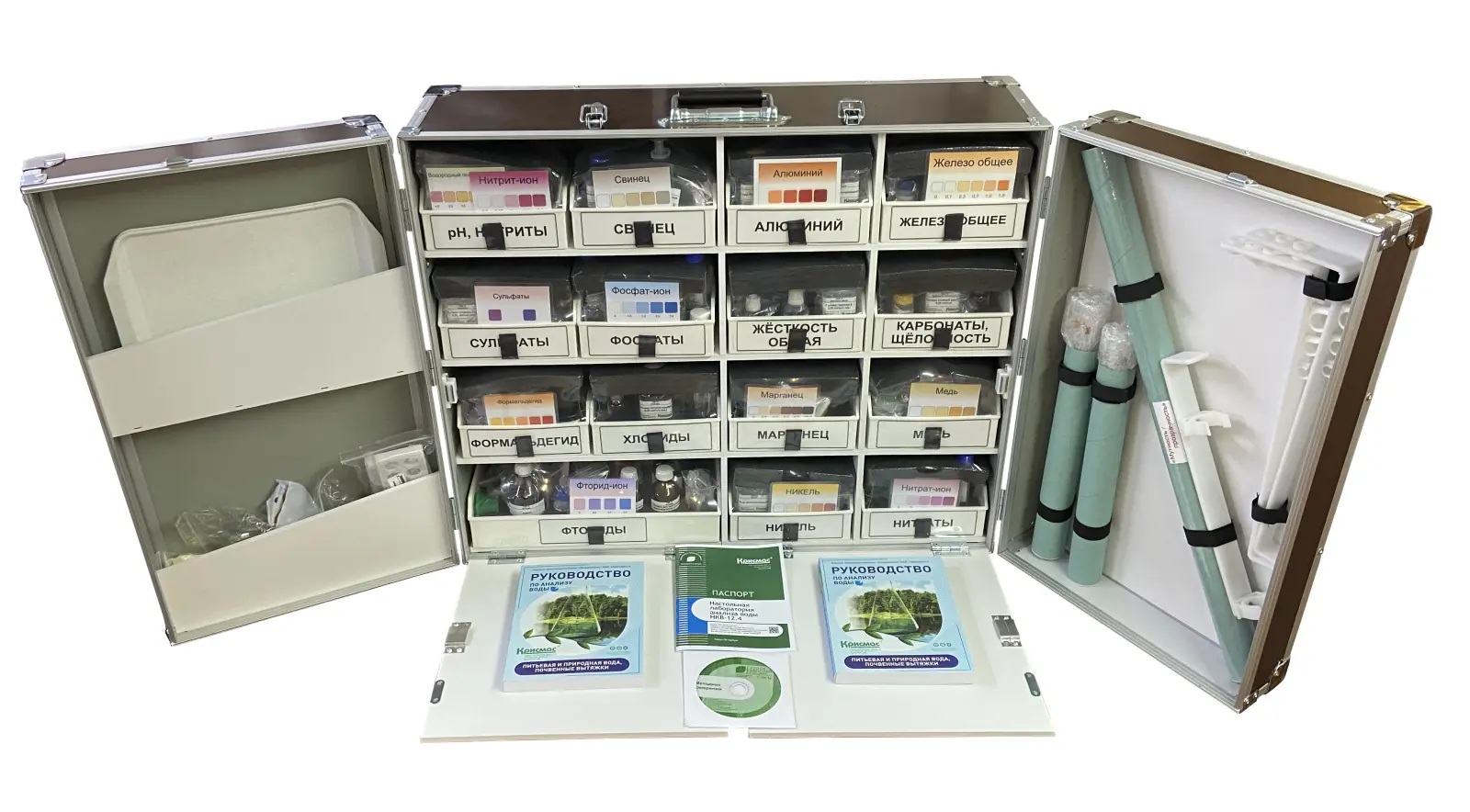

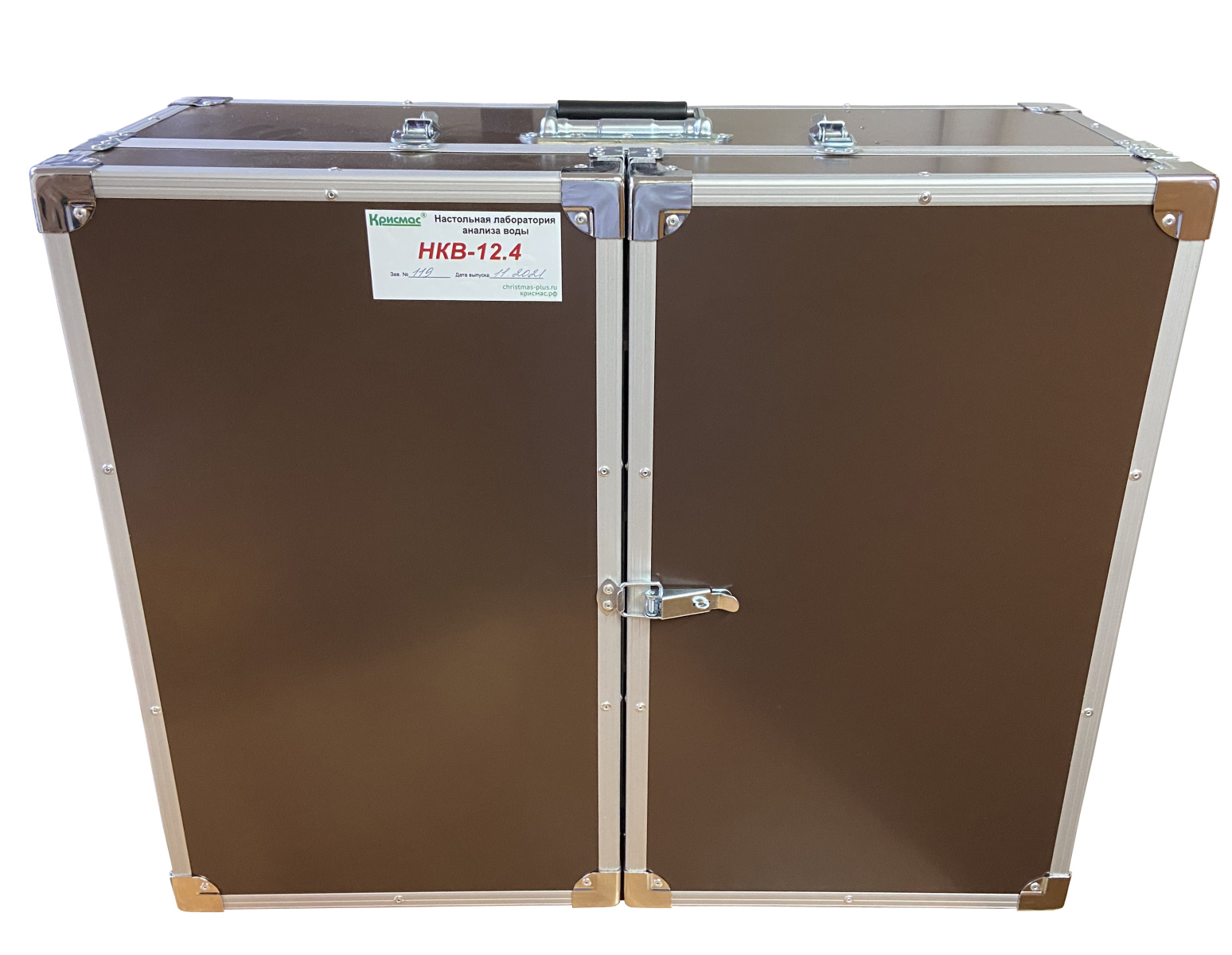

Основным модулем портативной лаборатории НКВ-12.4 является большая настольная укладка, представляющая собой раскрывающийся кейс-бокс из водостойкого пластика, снабжённый замком и ручками для переноски. На верхней части кейс-бокса для удобства использования имеются защёлки для фиксации открытых дверец к корпусу.

Укладка обладает увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпуса нержавеющим металлопрофилем.

Большая настольная укладка выполнена по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя (см. табл.1. вкладки «Характеристики»).

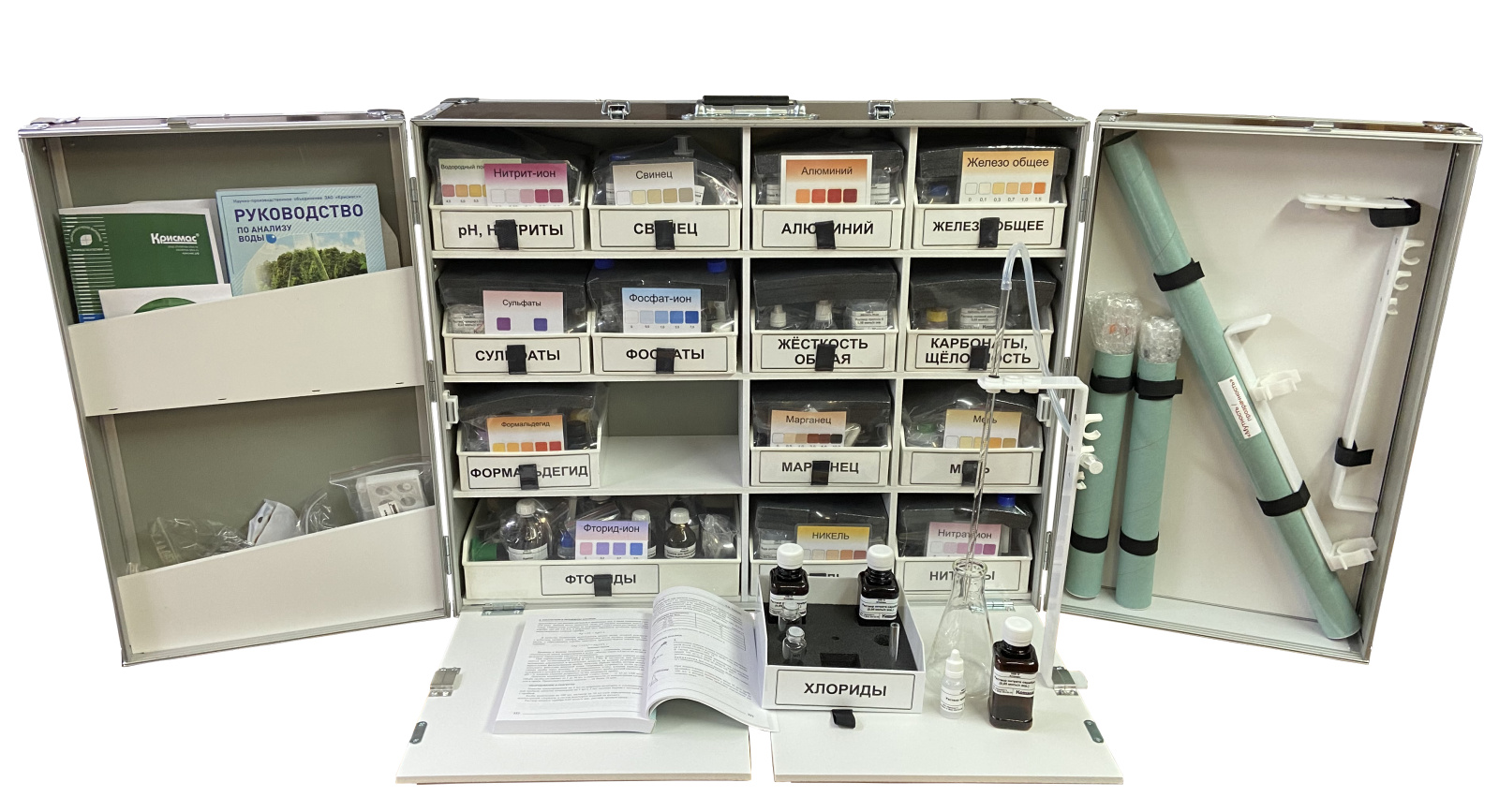

Кейс-бокс имеет две откидных полки-столики, раскрывающиеся при подготовке портативной лаборатории НКВ-12.4 к работе, с образованием двух рабочих мест с двумя рабочими поверхностями. Большая укладка укомплектована тремя стойками-штативами: две для титрования, третья — для размещения стеклянного цилиндра при определении прозрачности.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на полках-столиках или любой другой горизонтальной поверхности.

Правила работы и методика применения настольной лаборатории НКВ-12.4 подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки под ред. канд. хим. наук А. Г. Муравьёва. — 6-е изд., перераб., доп. и испр. — Санкт-Петербург: «Крисмас+», 2025;
• Паспорт изделия.

В Руководстве по анализу воды. Питьевая и природная вода, почвенные вытяжки, помимо правил работы и методик применения лаборатории НКВ-12.4, включены сведения, позволяющие обеспечить удобство работы с настольной лабораторией НКВ-12.4 и надежность получаемых результатов.

Полный состав портативной лаборатории НКВ-12.4 приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения настольной лаборатории НКВ-12.4:

• Температура анализируемой пробы – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание:
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Срок службы лаборатории НКВ-12.4 составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

Срок годности некоторых применяемых реагентов, растворов и индикаторных средств составляет от 1 до 2 лет от даты выпуска. По истечение сроков годности этих компонентов эксплуатация изделия может осуществляться с использованием соответствующих комплектов пополнения.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в соответствующем корпусе-укладке изделия по методикам, описанным в прилагаемом руководстве.

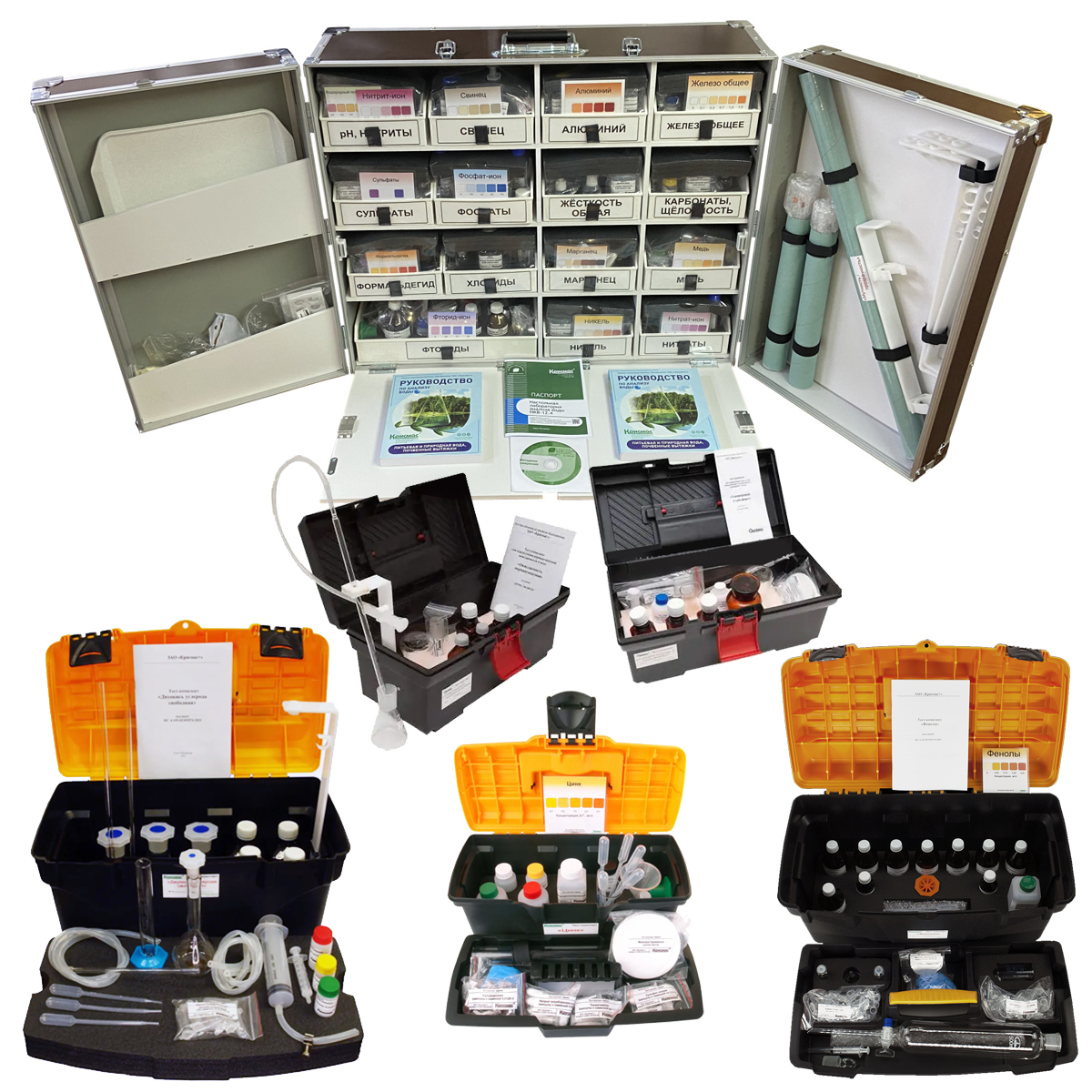

Настольная лаборатория НКВ-12.4 поставляется в составе большой настольной укладки НКВ-12.4, а также тест-комплектов*: «Двуокись углерода свободная», «Окисляемость перманганатная», «Сероводород и сульфиды», «Фенолы», «Цинк» (6 мест).

*) Тест-комплекты для анализа воды (далее - ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для выполнения количественного или полуколичественного химического анализа воды на содержание одного вещества (группы однородных веществ) в полевых, лабораторных и производственных условиях (см. раздел сайта: «Оборудование для анализа воды», подраздел: «Тест-комплекты для анализа воды»).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку лаборатории НКВ-12.4 разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Портативную лабораторию НКВ-12.4 следует хранить в прохладном месте.

Состав лаборатории НКВ-12.4 может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020-К» (Артикул № 3.300);
• Кондуктометр «Эксперт-002-2-6н» (номер в Госреестре средств измерений — 23460-07) или Экостаб ЕС212 (номер в Госреестре средств измерений — 90042-23), или аналогичный;
• рН-метр / милливольтметр портативный рН-410 (номер в Государственном реестре средств измерений — 36275-07) или аналогичный;
• Анализатор растворённого кислорода «Марк-302Т» (номер в Госреестре средств измерений — 24997-18) или аналогичный;
• Преобразователь ионометрический И-510 (номер в Госреестре средств измерений — 89880-23) или аналогичный;
• Набор реагентов для консервации проб воды (Артикул № 6.260);
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1 (мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения НКВ-12.4 (КП НКВ-12.4);
• Комплект запасных частей, инструментов и принадлежностей к НКВ-12.4 (ЗИП НКВ-12.4).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Общелабораторное оборудование и приборы».

Преимущества и особенности

Настольная лаборатория НКВ-12.4:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Ряд методик измерения разработаны производителем изделия ЗАО «Крисмас+», аттестованы во ВНИИМ им. Д.И. Менделеева и занесены в Реестр аттестованных методик измерений РФ;
• Оперативно и просто разворачивается на лабораторном (рабочем, походном) столе с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории НКВ-12.4, соответствуют действующей нормативной документации на выполнение аналитического химического контроля показателей качества питьевой воды;
• Обеспечивает проведение аналитического химического контроля с получением достоверных результатов анализов в минимальное время непосредственно в производственных условиях, при отсутствии стационарной химической лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб;
• Имеющиеся, при стандартной комплектации, в настольной лаборатории НКВ-12.4 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП НКВ-12.4) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Использование настольных лабораторий НКВ-12.4 позволяет широко осуществлять экономичный и регулярный контроль качества расфасованной воды для обеспечения безопасности и здоровья населения, а также соблюдения законодательства в сфере санитарно-эпидемиологического благополучия.

Настольная лаборатория НКВ-12.4 в цифрах:

• 28 показателей – всё для производственного контроля бутилированной воды;
• 100+ анализов каждого показателя в стандартной комплектации;
• 3+ года срок службы, с пополнением — ресурс лаборатории практически неограничен;
• Автономность – не нужны водопровод и электричество;
• Методики в Реестре – 10 методик разработаны «Крисмас+» и аттестованы во ВНИИМ.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
