Настольная лаборатория анализа воды НКВ-12.3 «Воды агрессивные грунтовые»

Назначение

Настольная лаборатория анализа воды НКВ-12.3 «Воды агрессивные грунтовые» (далее – настольная лаборатория НКВ-12.3, портативная лаборатория НКВ-12.3, лаборатория НКВ-12.3, лаборатория, изделие) является базовой моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда настольных лабораторий анализа воды НКВ-12.3 в больших укладках.

Настольная лаборатория НКВ-12.3 является портативной лабораторией, предназначенной для аналитического химического контроля грунтовой воды в ходе оценки её агрессивности по 15 основным показателям при настольном использовании в лабораторных, полевых и производственных условиях.

Лаборатория НКВ-12.3 обеспечивает оценку агрессивности грунтовой воды в соответствии с межотраслевыми нормативными документами – СП 28.13330.2012 (СНиП 2.03.11-85), СП 95.13330.2016 (СНиП 2.03.02-86) и РД 153-34.2-21.544-2002.

Агрессивные грунтовые воды разрушают бетон и металл. Лаборатория НКВ-12.3 позволяет выявить это до начала строительства — без отправки проб в стороннюю лабораторию, а значит без лишних затрат.

Титриметрические методики определения содержания сульфатов и хлоридов разработаны ЗАО «Крисмас+», аттестованы во ВНИИМ им. Д.И.Менделеева и внесены в Федеральный реестр методов измерений. А именно:

• Сульфаты (SO₄^2–), мг/л, ТМ с хлоридом бария, МВИ-15-142а-12;
• Хлориды (Cl^–), мг/л, ТМ с нитратом серебра, МВИ-02-144-09.

При наличии фотоколориметра* изделие позволяет дополнительно осуществлять аналитический химический контроль грунтовой воды фотометрическим методом. При этом определяются следующие показатели:

• Аммоний (NH₄⁺), мг/л, ФМ с реактивом Несслера, МВИ-04-148-10;
• Цветность, град. цветности, ФМ, МВИ-10-157-13.

Две фотометрические методики измерений также разработаны ЗАО «Крисмас+» и внесены в Реестр аттестованных методик измерений РФ.

Примечание
*) Производитель рекомендует в качестве фотоколориметра использовать портативный набор-укладку для фотоколориметрирования «Экотест-2020-К». Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Подробнее на сайте компании: «Фотометры». Набор-укладка поставляется по отдельному заказу.

Определяемые химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо лаборатории НКВ-12.3 ЗАО «Крисмас+» производит и поставляет модель НКВ-12.3ПФк – базовая НКВ-12.3 + набор-укладка «Экотест-2020-К» (для определения аммония и цветности фотометрически), а также портативный рН-метр/милливольтметр рН-410 и кондуктометр Экостаб EC212.

Области применения

Настольная лаборатория НКВ-12.3 применяется в лабораторных, полевых и производственных условиях в организациях, предприятиях и службах, осуществляющих химический контроль грунтовых вод, а именно:

• Организации, разрабатывающие проект строительного объекта;
• Специальные гидрогеологические службы;
• Территориальные геологические организации;
• Недропользователи для специального мониторинга.

Кому и зачем полезна настольная лаборатория НКВ-12.3:

• Инженеру-геологу при изысканиях – быстро оценить агрессивность грунтовых вод на участке и не ждать результаты из стационарной лаборатории 2 недели;
• Проектировщику – получить данные для выбора марки бетона и антикоррозионной защиты;
• Недропользователю – вести локальный мониторинг агрессивности на карьерах и отвалах;
• Службе эксплуатации – контролировать изменение агрессивности вод во времени (подтопление, техногенные воздействия).

Портативная лаборатория НКВ-12.3 также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения аналитического химического контроля показателей агрессивности грунтовой воды.

Устройство

Лаборатория НКВ-12.3 производится по ТУ 26.51.53–120–82182574–2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все лаборатории НКВ-12.3 проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В портативной лаборатории НКВ-12.3 определения химических показателей осуществляются расчетным, визуально-колориметрическим, экстракционным, бумажно-хроматографическим, титриметрическим стандартизованными методами. При наличии фотоколориметра изделие может использоваться для выполнения аналитического химического контроля грунтовой воды фотометрическим методом. Ряд методик аттестован во ВНИИМ им. Д. И. Менделеева (см. таблицу №1 вкладки «Характеристики»).

Портативная лаборатория НКВ-12.3 сформирована по модульному принципу.

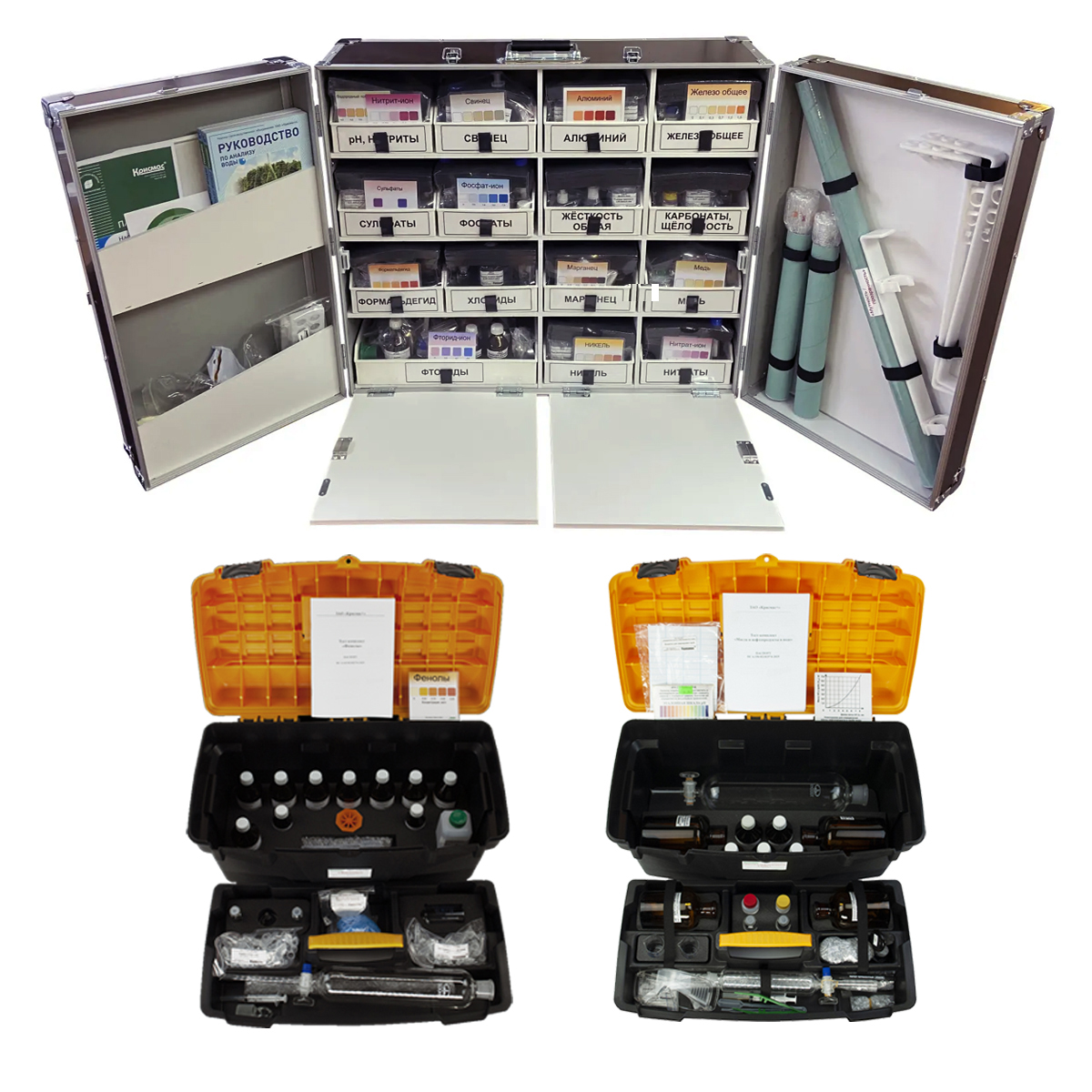

Основным модулем портативной лаборатории НКВ-12.3 является большая настольная укладка, представляющая собой раскрывающийся кейс-бокс из водостойкого пластика, снабжённый замком и ручками для переноски. На верхней части кейс-бокса для удобства использования имеются защёлки для фиксации открытых дверец к корпусу.

Укладка обладает увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпуса нержавеющим металлопрофилем.

Большая настольная укладка выполнена по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя (см. табл. 1 вкладки «Характеристики»).

Кейс-бокс имеет две откидных полки-столики, раскрывающиеся при подготовке портативной лаборатории НКВ-12.3 к работе, с образованием двух рабочих мест с двумя рабочими поверхностями. Большая укладка укомплектована тремя стойками-штативами: две для титрования, третья — для размещения стеклянного цилиндра при определении прозрачности.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на полках-столиках или любой другой горизонтальной поверхности.

Правила работы и методика применения лаборатории анализа воды НКВ-12.3 подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки под ред. канд. хим. наук А. Г. Муравьёва. — 6-е изд., перераб., доп. и испр. — Санкт-Петербург: «Крисмас+», 2025;
• Паспорт изделия.

В Руководстве по анализу воды. Питьевая и природная вода, почвенные вытяжки, помимо правил работы и методик применения лаборатории НКВ-12.3, включены сведения, позволяющие обеспечить удобство работы с настольной лабораторией НКВ-12.3 и надежность получаемых результатов.

Полный состав портативной лаборатории НКВ-12.3 приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения лаборатории анализа воды НКВ-12.3:

• Температура анализируемой пробы – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание
Рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Срок службы лаборатории НКВ-12.3 составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в соответствующем корпусе-укладке изделия по методикам, описанным в прилагаемом руководстве.

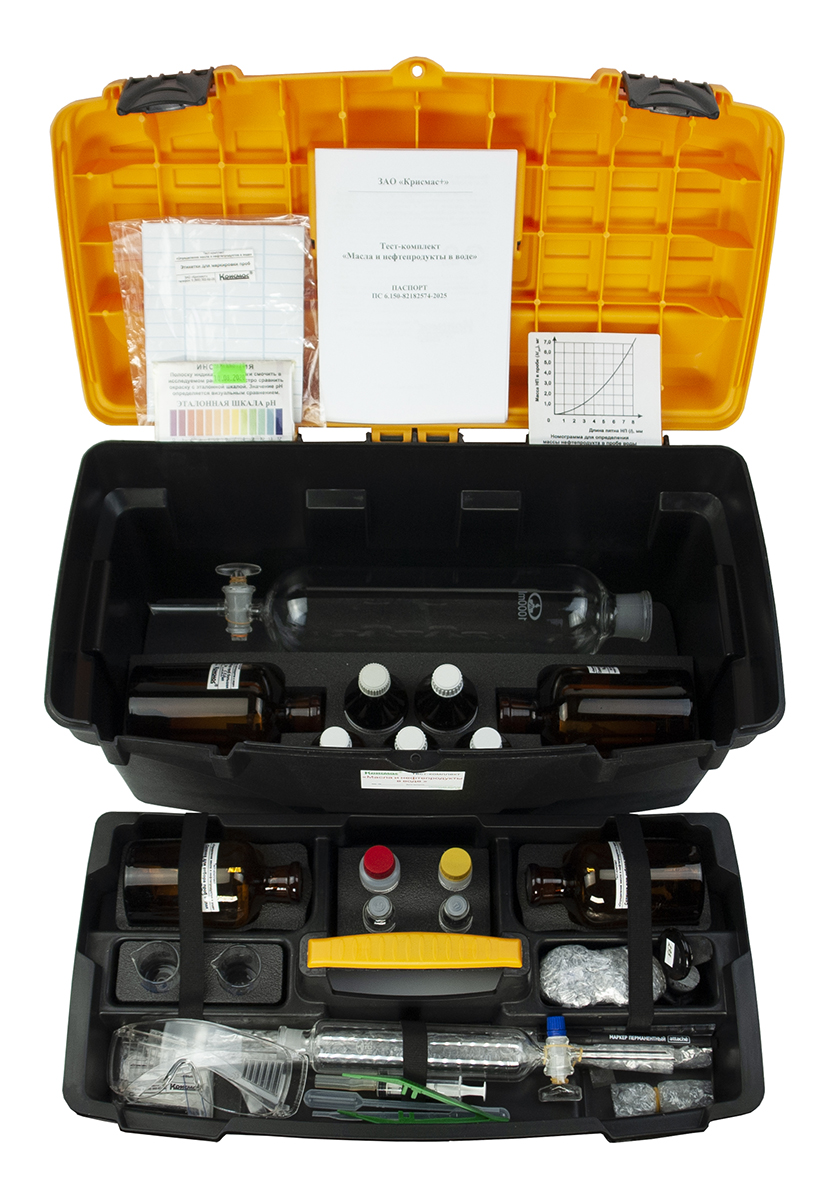

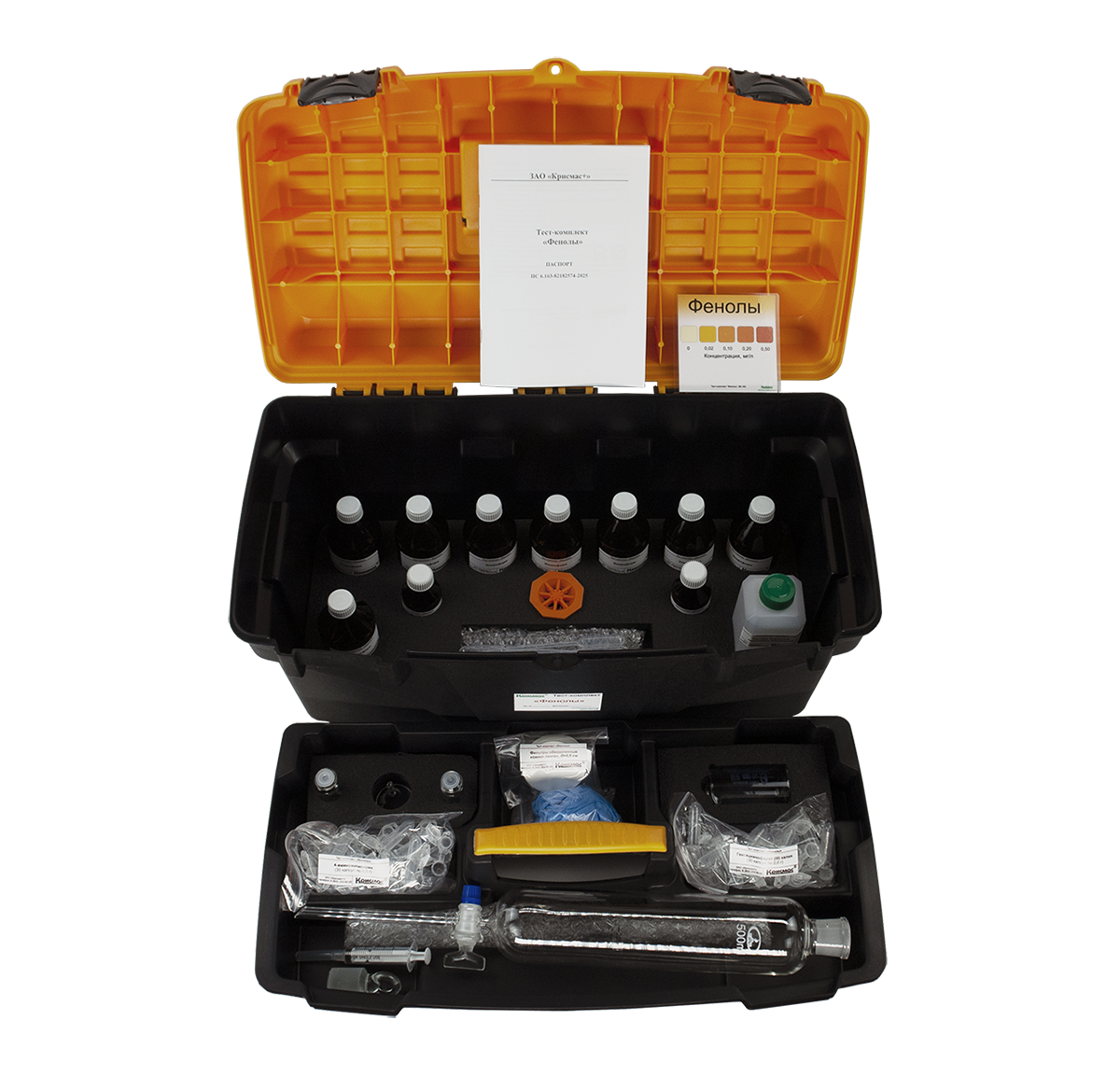

Настольная лаборатория НКВ-12.3 поставляется в составе большой настольной укладки НКВ-12.3, а также тест-комплектов*: «Определение масла и нефтепродуктов в воде», «Фенолы» (3 места).

Примечание
*) Тест-комплекты для анализа воды (далее - ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для выполнения количественного или полуколичественного химического анализа воды на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях (см. раздел сайта: «Оборудование для анализа воды», подраздел: «Тест-комплекты для анализа воды»).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку настольной лаборатории НКВ-12.3 разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Портативную лабораторию НКВ-12.3 следует хранить в прохладном месте.

Состав настольной лаборатории НКВ-12.3 может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Набор-укладка для фотоколориметрирования «Экотест-2020 К» (Артикул № 3.300);
• Кондуктометр «Эксперт-002-2-6н» или Экостаб ЕС212 или аналогичный;
• рН-метр / милливольтметр портативный рН-410 или аналогичный;
• Анализатор растворённого кислорода «Марк-302Т» или аналогичный;
• Преобразователь ионометрический И-510 или аналогичный;
• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1 (мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения НКВ-12.3 (КП НКВ-12.3);
• Комплект запасных частей, инструментов и принадлежностей к НКВ-12.3 (ЗИП НКВ-12.3).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Общелабораторное оборудование и приборы».

Преимущества и особенности

Настольная лаборатория НКВ-12.3:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Ряд методик измерения разработан производителем изделия ЗАО «Крисмас+», аттестованы во ВНИИМ им. Д.И. Менделеева и занесены в Реестр аттестованных методик измерений РФ;
• Оперативно разворачивается на лабораторном (рабочем, походном) столе с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в лаборатории НКВ-12.3, соответствуют действующей нормативной документации на выполнение химической оценки агрессивности грунтовой воды;
• Обеспечивает проведение химической оценки с получением достоверных результатов анализов в минимальное время непосредственно в производственных условиях, при отсутствии стационарной химической лаборатории или в дополнение к ней, в том числе при необходимости прямо на месте отбора проб;
• Имеющиеся, при стандартной комплектации, в настольной лаборатории НКВ-12.3 расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей, за исключением определения нефтепродуктов - 50 анализов. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП НКВ-12.3) при обращении в предприятие-изготовитель ЗАО «Крисмас+», что позволяет использовать лабораторию долгие годы;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Использование настольных лабораторий НКВ-12.3 позволяет осуществлять экономичный и оперативный контроль агрессивности грунтовых вод для обеспечения безопасности и долговечности строительных конструкций, поддержания устойчивости грунтов, а также соблюдения экологических норм.

Портативная лабораторияНКВ-12.3 в цифрах:

• 14 показателей агрессивности (pH, CO₂, сульфаты, хлориды, фенолы и др.);
• 100+ анализов каждого показателя в стандартной комплектации. При приобретении комплектов пополнения ресурс лаборатории неограничен;
• 3+ года срок службы, с пополнением — работает годами;
• Соответствие СП 28.13330, СП 95.13330, РД 153 34;
• Работа без химика — подробное руководство для персонала без подготовки.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
