Настольная лаборатория анализа воды НКВ-12.1ПМФк

Назначение

Настольная лаборатория анализа воды НКВ-12.1ПМФк «Вода природная и водоподготовка», дополненная приборами и аналитическими комплектами* (далее – настольная лаборатория НКВ-12.1ПМФк, портативная лаборатория НКВ-12.1ПМФк, лаборатория анализа воды, лаборатория, изделие), является моделью разработанного и производимого ЗАО «Крисмас+» модельного ряда настольных лабораторий анализа воды НКВ-12.1 в больших укладках.

Примечание
*) Под аналитическими комплектами подразумеваются производимые ЗАО «Крисмас+» тест-комплекты и портативные лаборатории (см. вкладку «Характеристики» табл. №2).

Настольная лаборатория НКВ-12.1ПМФк, дополненная приборами и аналитическими комплектами, является портативной лабораторией, предназначенной для комплексного аналитического химического контроля воды в различных технологиях водоподготовки, воды водопроводных сетей питьевого и горячего водоснабжения, природной воды (воды водоёмов хозяйственно-бытового, культурно-бытового назначения, поверхностных водоисточников и т.п.) по 34 важнейшим показателям качества при настольном использовании в лабораторных, полевых и производственных условиях.

Количество анализов: не менее 100 по каждому определяемому показателю. При приобретении комплектов пополнения ресурс лаборатории неограничен.

В изделии используются методики, соответствующие действующей нормативной документации на выполнение аналитического химического контроля питьевой и природной воды. Ряд методик измерений занесен в Реестр аттестованных методик измерений РФ, а именно:

• Алюминий (Al3+), МВИ-06-151-12;
• Аммоний (NH4+), МВИ-04-148-10;
• Железо общее (сумма Fe2+ и Fe3+), МВИ-01-190-09;
• Медь (Cu2+), МИ-18-191-20;
• Марганец (Mn2+), МИ-18-192-20;
• Нитриты (NO2–), МВИ-07-149-14;
• Сульфаты (SO42–), МВИ-15-142а-12;
• Фосфаты (ортофосфаты, по PO43–), МВИ-05-240-10;
• Хлориды (Cl–), МВИ-02-144-09;
• Цветность, МВИ-10-157-13.

Экономьте на сторонних анализах. Настольная лаборатория НКВ-12.1ПМФк, дополненная приборами и аналитическими комплектами окупается за 6–8 месяцев активного использования.

Определяемые химические параметры, используемые для этого стандартизованные методы, а также диапазоны определяемых показателей указаны в таблице №1 вкладки «Характеристики».

Помимо лаборатории модели НКВ-12.1ПМФк, ЗАО «Крисмас+» производит и поставляет модели:

• НКВ-12.1, отличающуюся от НКВ-12.1ПМФк отсутствием в составе 8 дополнительных функциональных модулей - набора-укладки для фотоколориметрирования «Экотест-2020-К»*, рН-метра рН-410**, кондуктометра Экостаб ЕС212**, а также тест-комплектов***: «Двуокись углерода свободная», «Кальций», «Медь», «Цинк» и портативной лаборатории «Остаточный активный хлор»;
• НКВ-12.1ПФк, отличающуюся от НКВ-12.1ПМФк отсутствием в составе 5 дополнительных функциональных модулей - тест-комплектов: «Двуокись углерода свободная», «Кальций», «Медь», «Цинк» и портативной лаборатории «Остаточный активный хлор»;
• НКВ-12.1П2Фк, отличающуюся от НКВ-12.1ПМФк наличием в составе 2 дополнительных функциональных модулей - кислородомера «Марк-302Т»** и иономера И-510**, а также другого кондуктометра марки «Эксперт-002-2-6н»** и отсутствием 5 дополнительных функциональных модулей - тест-комплектов: «Двуокись углерода свободная», «Кальций», «Медь», «Цинк» и портативной лаборатории «Остаточный активный хлор»;
• НКВ-12.1П2МФк, отличающуюся от НКВ-12.1ПМФк наличием в составе 2 дополнительных функциональных модулей - кислородомера «Марк-302Т» и иономера И-510, а также другого кондуктометра марки «Эксперт-002-2-6н».

Примечание
*) Набор-укладка выполнена на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06). Подробнее о наборе-укладке для фотоколориметрирования «Экотест-2020-К» в подразделе сайта компании: «Фотометры».
**) Более подробную информацию о приборах см. раздел сайта компании «Оборудование для анализа воды».
***) Тест-комплекты для анализа воды (далее - ТК) – портативные аналитические наборы (ряд ТК обеспечен аттестованными методиками измерений), предназначенные для выполнения количественного или полуколичественного химического анализа воды на содержание одного вещества (группы однородных веществ) в полевых, лабораторных или производственных условиях (см. раздел сайта: «Оборудование для анализа воды», подраздел: «Тест-комплекты для анализа воды»).

Области применения

Настольная лаборатория НКВ-12.1ПМФк, дополненная приборами и аналитическими комплектами, применяется в лабораторных, полевых и производственных условиях в организациях и службах, промышленных и сельскохозяйственных предприятиях, по профилю деятельности предусматривающих выполнение аналитического химического контроля в ходе водоподготовки, контроля показателей качества природной, питьевой и горячей воды, для:

• Комплексной оценки качества вновь вводимых источников водоснабжения и их безопасности для здоровья людей, в том числе и с применением портативных приборов и дополнительных аналитических комплектов;
• Контроля эффективности водоподготовки и подбора наиболее рациональных технологий и оборудования;
• Оперативного выявления загрязнения воды и источников этого загрязнения, в том числе и с применением портативного фотометра, обеспеченного аттестованными методиками измерений, в целях своевременного принятия управленческих решений, направленных на снижение возможных негативных последствий;
• Многопараметрового контроля соответствия показателей качества воды установленным нормам с помощью методик, занесенных в Реестр аттестованных методик измерений РФ. Это касается как природной, питьевой и горячей воды, так и производственной, используемой в различных технологических процессах;
• Продления срока безаварийной эксплуатации оборудования, задействованного для водоподготовки и различных технологических процессов с использованием воды.

Когда особенно нужна портативная лаборатория НКВ-12.1ПМФк?

• Когда Вы не знаете, насколько эффективна ваша система водоподготовки;
• Когда Вы тратите недели на ожидание результатов из аккредитованной лаборатории;
• Когда Вы хотите оперативно выявлять сбои на этапах очистки воды.

Лаборатория НКВ-12.1ПМФк даёт вам 34 ключевых показателей качества воды прямо на рабочем месте за считанные часы, без отправки проб в сторонние лаборатории.

Портативная лаборатория НКВ-12.1ПМФк, дополненная приборами и аналитическими комплектами, также применяется в среднем и высшем профессиональном образовании в учебных целях при изучении стандартизованных методов и технологий проведения аналитического химического контроля, в том числе с применением переносных приборов, в ходе водоподготовки и определения показателей качества природной и питьевой воды.

Устройство

Лаборатория анализа воды НКВ-12.1ПМФк, дополненная приборами и аналитическими комплектами, производится по 26.51.53–120–82182574–2024.

Данное изделие производится под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418).

Все настольные лаборатории НКВ-12.1ПМФк проходят внутрилабораторный контроль и техническую приёмку, после чего паспорта на изделия заверяются печатью ОТК производителя (ЗАО «Крисмас+»). Потребителю изделия поступают в опломбированном виде.

В портативной лаборатории НКВ-12.1ПФк определения химических показателей осуществляются расчетным, расчетно-графическим, визуальным, визуально-колориметрическим, титриметрическим, кондуктометрическим, потенциометрическим, ионометрическим и фотоколориметрическим стандартизованными методами. Ряд методик аттестован во ВНИИМ им. Д.И.Менделеева и занесен в Реестр аттестованных методик измерений РФ (см. таблицу №1 вкладки «Характеристики»).

Лаборатория сформирована по модульному принципу.

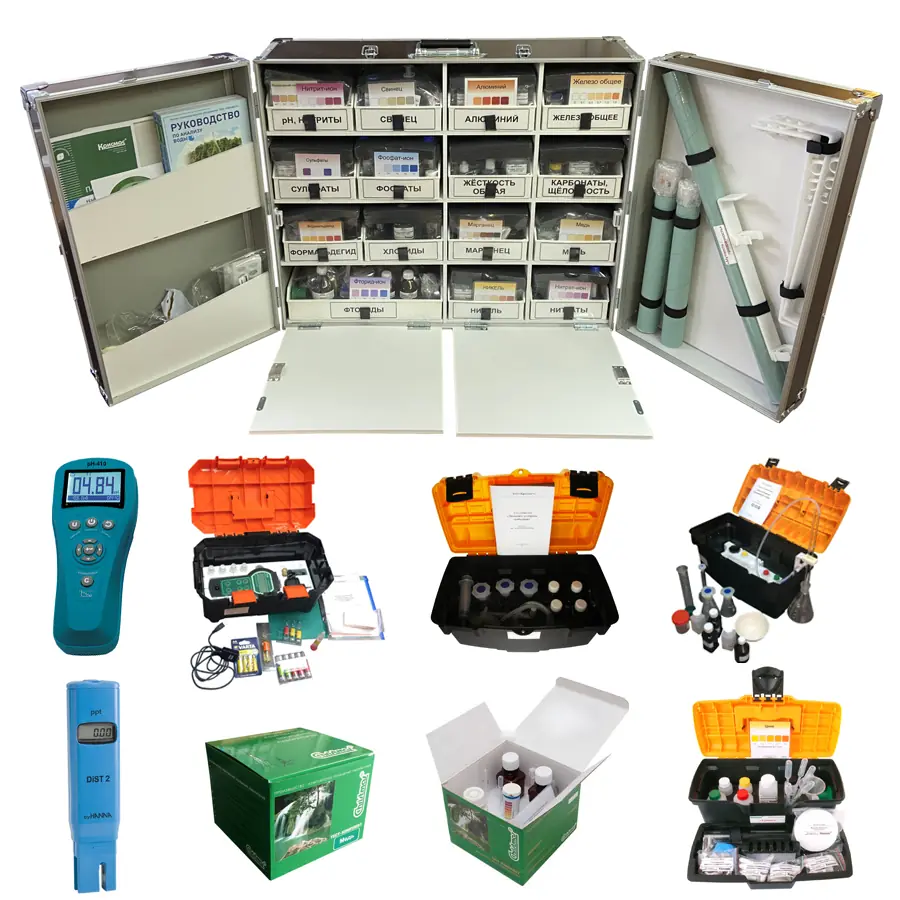

Основным модулем изделия является большая настольная укладка, представляющая собой раскрывающийся кейс-бокс из водостойкого пластика, снабжённый замком и ручками для переноски. На верхней части кейс-бокса для удобства использования имеются защёлки для фиксации открытых дверец к корпусу.

Укладка обладает увеличенной механической прочностью благодаря улучшенной конструкции секционной части, а также за счёт укрепления корпуса нержавеющим металлопрофилем.

Большая настольная укладка выполнена по секционному принципу. Секцией считается фрагмент укладки, в котором размещается секционный модуль, содержащий готовые реагенты и растворы, посуду, инструментарий и принадлежности для выполнения контрольных операций по определению одного показателя (см. табл. 1 вкладки «Характеристики»).

Кейс-бокс имеет две откидных полки-столики, раскрывающиеся при подготовке портативной лаборатории НКВ-12.1ПМФк к работе, с образованием двух рабочих мест с двумя рабочими поверхностями. Большая укладка укомплектована тремя стойками-штативами: две для титрования, третья — для размещения стеклянного цилиндра при определении прозрачности.

Все секционные модули легко извлекаются из индивидуальных секций и могут быть размещены на полках-столиках или любой другой горизонтальной поверхности.

Правила работы и методика применения настольной лаборатории НКВ-12.1ПМФк подробно приведены в комплекте сопроводительной документации, включающей:

• Руководство по анализу воды. Питьевая и природная вода, почвенные вытяжки под ред. канд. хим. наук А. Г. Муравьёва. — 6-е изд., перераб., доп. и испр. — Санкт-Петербург: «Крисмас+», 2025;
• Комплект методик измерения ЗАО «Крисмас+»;
• Паспорт изделия.

В Руководстве по анализу воды. Питьевая и природная вода, почвенные вытяжки, помимо правил работы и методик применения лаборатории, включены сведения, позволяющие обеспечить удобство работы с настольной лабораторией НКВ-12.1ПМФк и надежность получаемых результатов.

Полный состав портативной лаборатории НКВ-12.1ПМФк приведен в таблице №2 вкладки «Характеристики».

Сопроводительная документация в сокращенных версиях для данного изделия приведена во вкладке «Файлы и документы».

Технические характеристики

Примечание
Подробные технические характеристики - см. вкладку «Характеристики».

Рабочие условия применения настольной лаборатории НКВ-12.1ПМФк:

• Температура анализируемой пробы – от плюс 10 до плюс 35°С;
• Относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Примечание:
рекомендуемая температура окружающего воздуха при отборе и обращении с пробой, а также при выполнении анализа должна быть в пределах от 5 до 40 °С.

Срок службы портативной лаборатории НКВ-12.1ПМФк составляет не менее 3 лет от даты выпуска. При соблюдении правил применения, транспортирования, хранения и технического обслуживания, а также своевременного восполнения расходных и пришедших в негодность компонентов изделие может служить долгие годы.

Растворы, срок годности которых истёк, могут быть приготовлены потребителем из реагентов, размещённых в соответствующем корпусе-укладке изделия по методикам, описанным в прилагаемом руководстве.

Настольная лаборатория НКВ-12.1ПМФк поставляется в составе большой настольной укладки НКВ-12.1 и восьми дополнительных функциональных модулей: набора-укладки для фотоколориметрирования «Экотест-2020-К», рН-метра рН-410, кондуктометра Экостаб ЕС212, а также тест-комплектов: «Двуокись углерода свободная», «Кальций», «Медь», «Цинк» и портативной лаборатории «Остаточный активный хлор» (9 мест).

Поставка осуществляется транспортной компанией, либо на условиях самовывоза. При необходимости, отдельно оговариваются условия поставки в более короткие сроки, а также желательные для заказчика условия транспортировки (авто или железнодорожным перевозчиком и т.д.).

В комплектность и укладку лаборатории разработчиком и производителем ЗАО «Крисмас+» могут быть внесены незначительные изменения, не ухудшающие её технических и эксплуатационных характеристик.

Все использованные растворы и материалы утилизируются в общем порядке, принятом для лабораторных отходов.

Портативную лабораторию НКВ-12.1ПМФк следует хранить в прохладном месте.

Состав лаборатории может быть изменен в зависимости от конкретных пожеланий потребителя, в том числе за счет его расширения дополнительными функциональными модулями, а именно: специальными портативными лабораториями, тест-комплектами, вспомогательными наборами, приборами и лабораторным оборудованием, производимым и поставляемым ГК «Крисмас» для анализа воды. (см. сайт компании, раздел: «Оборудование для анализа воды»).

Кроме того, для повышения эффективности и удобства работы с изделием производитель рекомендует следующее дополнительное оборудование:

• Тест-комплекты для анализа воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Приборы контроля воды по запросу потребителя (см. сайт компании, раздел: «Оборудование для анализа воды»);
• Набор посуды для химического анализа многофункциональный (МФ) (Артикул 6.211);
• Набор МФ-М (мерная посуда) (Артикул 6.211.1);
• Набор МФ-Л (лабораторная посуда) (Артикул 6.211.2);
• Набор МФ-0,5-1 (мерная и лабораторная посуда вместимостью 0,5-1 л) (Артикул 6.211.3);
• Набор МФ-Р (мерная посуда для ТК) (Артикул 6.211.4);
• Комплект пополнения НКВ-12.1ПМФк (КП НКВ-12.1ПМФк);
• Комплект запасных частей, инструментов и принадлежностей к НКВ-12.1ПМФк (ЗИП НКВ-12.1ПМФк).

Примечание*
Подробная информация на сайте компании в разделах: «Оборудование для анализа воды», «Общелабораторное оборудование и приборы».

Преимущества и особенности

Настольная лаборатория НКВ-12.1ПМФк, дополненная приборами и аналитическими комплектами:

• Разработана и серийно производится из отечественного сырья и материалов в оригинальном исполнении исключительно ЗАО «Крисмас+»;
• Ряд методик измерений разработан производителем изделия ЗАО «Крисмас+», аттестован во ВНИИМ им. Д.И. Менделеева и занесен в Реестр аттестованных методик измерений РФ;
• Входящий в состав изделия портативный фотоколориметр выполнен на основе аттестованного микропроцессорного фотоколориметра-концентратометра ЭКОТЕСТ-2020 (номер в государственном реестре средств измерений 31761-06);
• Оперативно разворачивается на лабораторном (рабочем, походном) столе с лёгкой доступностью готовых к применению компонентов;
• Методы химического анализа, реализованные в настольной лаборатории НКВ-12.1ПМФк, соответствуют действующей нормативной документации на выполнение аналитического химического контроля показателей качества питьевой и природной воды;
• Обеспечивает проведение комплексного аналитического химического контроля, в том числе с применением дополнительных портативных приборов и аналитических комплектов, с получением достоверных результатов анализов в минимальное время непосредственно в производственных условиях, при отсутствии химической лаборатории или в дополнение к ней, в том числе при необходимости, прямо на месте отбора проб;
• Имеющиеся при стандартной комплектации в настольной лаборатории НКВ-12.1ПМФк расходуемые материалы (реагенты, растворы и др.) позволяют выполнить не менее 100 определений по каждому из определяемых показателей. Все расходные материалы и принадлежности отечественного производства, легко восполняются комплектом пополнения (КП НКВ-12.1ПМФк) при обращении в предприятие-изготовитель ЗАО «Крисмас+»;
• Не содержит взрывопожароопасных, сильнодействующих, ядовитых и наркотических веществ;
• Благодаря оснащению переносными приборами, готовым к использованию оборудованием, реагентами, растворами и материалами применима в производственных (цеховых) условиях в отсутствие водоснабжения и электроснабжения;
• Может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному описанию в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб, выполнения определений, а также вспомогательной информации по водно-химическому анализу (механики, техники, лаборанты);
• Использование настольных лабораторий НКВ-12.1ПМФк с дополнительными портативными приборами и аналитическими комплектами позволяет осуществлять экономичный и регулярный многопараметровый контроль качества воды в ходе всех этапов водоподготовки, в том числе с применением методик занесенных в Реестр аттестованных методик измерений РФ, что является важнейшим элементом обеспечения эффективности технологических процессов, гарантии безопасности используемого оборудования и качества обработанной воды.

Настольная лаборатория НКВ-12.1ПМФк в цифрах:

• 34 показателя – максимальный охват для природной воды и водоподготовки;
• 100+ анализов каждого показателя в стандартной комплектации плюс неограниченное количество комплектов пополнения;
• 3+ года – минимальный срок службы (при пополнении – работает годы);
• Автономность – не нужны водопровод и электричество;
• Методики в Реестре – результаты признаются контролирующими органами.

Примечание:
При необходимости в Учебном центре ЗАО «Крисмас+» можно пройти краткосрочные курсы по работе с разработанным и производимым компанией оборудованием. По результатам обучения выдается специальный сертификат.
