Истиратель почвы ИП 1 Почвомашина

Крупность измельченного продукта регулируется размером отверстий разгрузочной решетки, положением вилки с роликами и зависит от физических свойств материала.

В состав истирателя входят: загрузочная воронка, корпус, смонтированная в нем вилка с роликами, подложка с разгрузочной решеткой, разгрузочная воронка, приемная емкость, мотор-редуктор и рама.

Закрепленная на валу мотор-редуктора вилка, предназначена для крепления оси, на которой свободно подвешено восемь роликов: 4 гладких и 4 зубчатых. Положение вилки по высоте изменяется регулировочной гайкой. В верхнем положении вилки ролики не соприкасаются с разгрузочной решеткой и могут отжиматься материалом на 10 мм, что обеспечивает минимальное переизмельчение материала. В нижнем положении вилки ролики поджаты к разгрузочной решетке; данное положение используется при измельчении твердых образцов почвы.

В нижней части корпуса закреплена откидная разгрузочная воронка, которая крепится к корпусу с помощью петли и быстрозажимного латчера, что обеспечивает удобство очистки истирателя. В верхней части воронки выполнена съемная подложка, к которой крепится разгрузочная решетка. В нижней части воронки на направляющих устанавливается приемная емкость или бокс для малых емкостей.

Корпус закреплен на поворотной оси и фиксируется двумя защелками-фиксаторами. Для обслуживания истирателя предусмотрен поворот корпуса на 90°, что обеспечивает доступ к камере измельчения и вилке с роликами.

Принцип работы

Проба почвы подается через загрузочную воронку в камеру измельчения, где попадает в пространство между роликами и разгрузочной решеткой. При запуске мотор-редуктора вал вилки и ось роликов начинают вращаться, при этом ролики (как гладкие, так и зубчатые) обкатываются по слою почвы, постепенно измельчая пробу. Частицы почвы измельчаются до 1 или 2 мм (в зависимости от установленной решетки), проходят сквозь отверстия в решетке и поступают в приемную емкость. Твердые включения (растения, камни) не измельчаются и остаются на решетке, не засоряя измельченную пробу.

• с боксом для малых емкостей;
• на тумбе с пультом управления на кронштейне, выкатной тележкой и ящиком для разгрузки растительных включений и камней;
• с подложкой, воронкой, роликами из нержавеющей стали.

• истиратель почвы ИП 1;
• приемная емкость ИП 1 2,0 л;
• поддон (гастроемкость);
• решетки с отверстиями 1,0 мм и 2,0 мм.;
• тара и упаковка.

• базовый комплект Истиратель почвы ИП 1;
• пульт управления ППУ3-04 с таймером;
• тумба ИП 1 (с кронштейном для пульта управления, тележкой и ящиком);
• дополнительные решетки - 3 шт.;

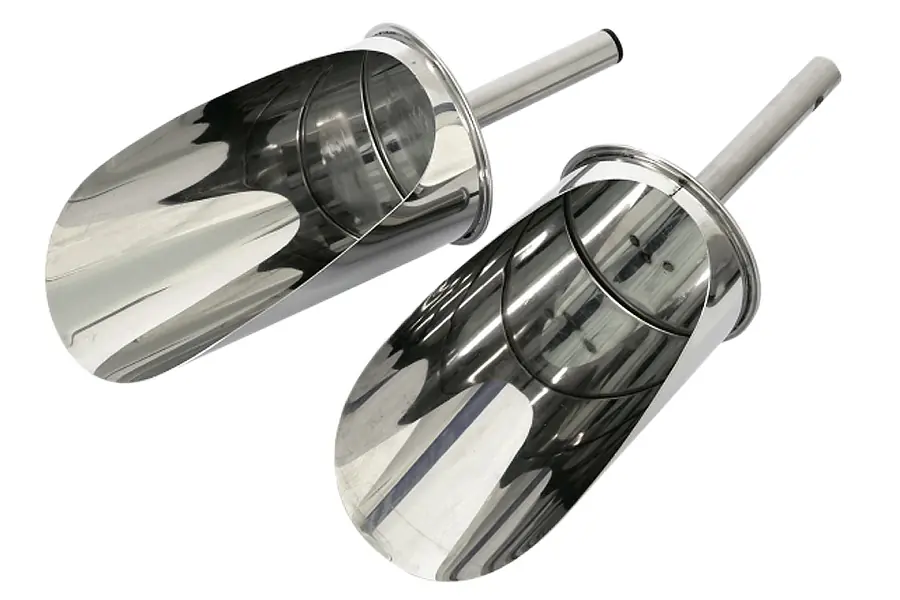

• совок загрузочный;
• бокс для малых емкостей;
• емкость с крышкой для образцов GN1/6 0,9 л - 3 шт.;
• тара и упаковка.

• емкость с крышкой GN1/6 1,0 л;
• поддон (гастроемкость);
• приемная емкость ИП 1 2,0 л;
• бокс для малых емкостей;
• тумба ИП 1;
• совок загрузочный (малый);
• пульт управления ППУ3-04 с таймером.

Преимущества ИП 1 «ПОЧВОМАШИНА»

Эффективное измельчение
Два типа роликов – гладкие и зубчатые обеспечивают эффективный захват частиц пробы и их измельчение.

Регулировка крупности

• установка разгрузочных решеток с отверстиями различного диаметра;
• регулировка зазора между роликами и решеткой.

Отсутствие пыления
Уплотнения в загрузочных и разгрузочных зонах снижают уровень пыления.

Удобство работы
Быстросъемная приемная емкость из нержавеющей стали. Комплектация поддоном для разгрузки растительных включений и камней.

Селективное измельчение
Свободный подвес роликов обеспечивает истирание сухих проб почвы без измельчения растительных включений и камней.

Откидная разгрузочная воронка

• удобство разгрузки неизмельченных остатков пробы;
• быструю очистку камеры измельчения и разгрузочной решетки.

Поворотная камера
Поворот камеры на 90° и ее фиксация обеспечивают удобство замены роликов и регулировки их положения.

Качественные запчасти
Ролики и ось вилки изготовлены из износостойкой стали ХВГ. Разгрузочные решетки изготовлены из нержавеющего перфорированного полотна. Мотор-редуктор Bonfiglioli Итальянского производства.

*Для проб массой 0,5 кг и c разгрузочной решеткой с отверстиями 2 мм
