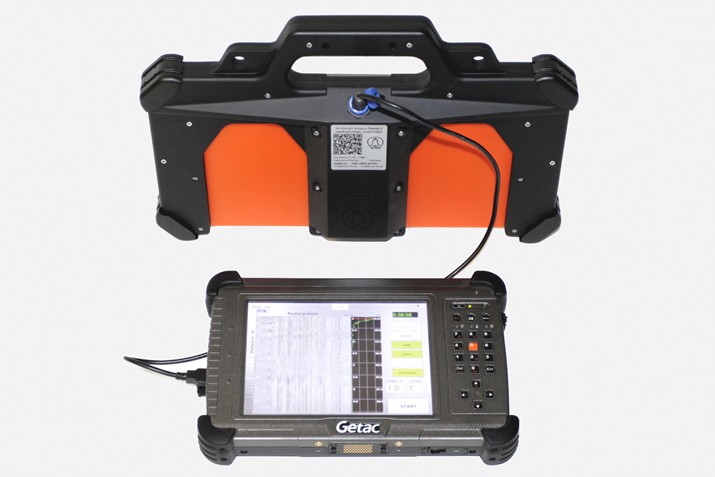

Измеритель толщины льда Ледомер Пикор-Лёд

Прибор предназначен для бесконтактного оперативного определения толщины и структуры льда на ледовых переправах и автозимниках, выявления опасных мест (трещин, промоин, пустот) в точке и в процессе движения в режиме реального времени, а также для записи и последующего детального просмотра профиля ледового покрова (с привязкой к координате при использовании GPS/ГЛОНАСС-приёмника).

ПРЕИМУЩЕСТВА

В сравнении с традиционным методом определения толщины льда при помощи ледобура или мерной рейки Ледомер Пикор-Лёд имеет следующие преимущества:

• бесконтактное оперативное определение толщины и структуры льда в реальном времени, держа прибор в руках, либо с транспортного средства - вездехода, снегохода, судна на воздушной подушке или автомобиля;
• работа как в точке, так и в движении при построении профиля ледового покрова вдоль маршрута движения людей и транспорта с привязкой данных измерений толщины льда к навигационным данным GPS и последующем отображении профиля на карте;
• лёгкий, портативный, надёжный, удобный для использования;
• возможность записи сигнала для дальнейшего анализа и более глубокой обработки.

ОБЛАСТИ ПРИМЕНЕНИЯ

• контроль безопасности передвижения по замерзшим водоёмам и ледовым переправам, автозимникам для органов МЧС, ГИМС, Нефтегазового сектора, Росавтодора, поисково-спасательных служб, компаний ТЭК, организаций, работающих в области транспорта, энергетики, ЖКХ, строительства и т.д.
• экология и охрана окружающей среды, контроль ледяных заторов и зажоров, составление ледомерных профилей
• метеомониторинг: получение данных для прогнозирования предпаводкового периода, данных для РОСГИДРОМЕТ служб (УГМС)

ПРИНЦИП ДЕЙСТВИЯ

Оператор с помощью прибора может определять толщину льда в радиусе 1-2 м вокруг себя, держа прибор на высоте около 1 м, то есть без контакта с поверхностью.
Компактные размеры и небольшая масса прибора позволяют держать его в руке, постепенно передвигаясь по поверхности льда. На экране ноутбука будет отображаться радарограмма с изображением границ раздела сред (снег, лёд, вода, грунт), измеренные значения толщины льда и высоты прибора над поверхностью льда.

Предусмотрена возможность использования ледомера на автомобиле, вездеходе, снегоходе, судне на воздушной подушке. В данном случае ноутбук выносится к водителю. Такой способ измерений позволит замерить лед на самой траектории трассы, без бурения лунок и ухудшения показателей грузоподъемности. Определенные параметры толщины и структуры льда позволяют принять решение о безопасности передвижения.
При использовании стационарного ПО обработки сигнала есть возможность построения карты профиля ледового покрова при наличии записи, сделанной с привязкой к координате точек измерений с помощью навигационного приемника GPS.

Ледомер можно использовать с любым компьютером (планшетом, ноутбуком или другим компьютером с установленной ОС Windows). Достаточно установить на компьютер уникальное программное обеспечение СКИ-Лед, подсоединить индикационный модуль и прибор готов к работе.
Кроме того, возможно использование программного обеспечения Пикор-Лёд ПК, специально разработанной для применения на стационарных компьютерах и ноутбуках, которая обладает увеличенными возможностями и функциональностью.

Результаты измерений могут быть записаны для дальнейшего анализа. Поскольку существует множество различных типов льда в зависимости от природных условий и т.д., прибору может быть необходима калибровка для работы с данным конкретным типом льда. В этом случае необходимо выслать записи сигнала с указанием значений толщины льда, полученных контрольным замером с помощью ледобура и мерной рейки, и техническая поддержка производителя настроит и вышлет обновленную программу.

Используемое уникальное полевое программное обеспечение в ледомере Пикор-Лёд позволяет автоматически по радарограмме вычислять разницу между границами сред воздух-лед-вода и определять толщину монолитного льда.

Новейшая модель прибора Пикор-Лёд использует многофункциональный индикационный модуль Пикор-2, появились возможности привязки данных измерений толщины льда к навигационным данным GPS-приемника, крепления прибора к транспортным средствам и на тело оператора, устранен ряд недостатков и замечаний, исходя из отзывов постоянных клиентов.

Для удобства выбора подходящей комплектации георадара Пикор и измерителя толщины льда Пикор-Лед сформировано несколько типовых комплектов, каждый для решения определенного круга задач. При заказе возможен выбор любых опций из перечня комплектации прибора.

БАЗОВЫЙ КОМПЛЕКТ

(минимальный комплект поставки прибора, когда заказчик использует свой планшет или ноутбук на базе ОС Windows)

Многофункциональный контрольно-индикационный прибор «Пикор-Лёд» в составе:

• Многофункциональный индикационный модуль Пикор-2
• Кабель mini-USB с герметичным разъёмом, 2 м
• Кабель mini-USB с герметичным разъемом, 4,5 м
• USB-флеш-накопитель с программным обеспечением Пикор-Лёд
• Паспорт
• Руководство по эксплуатации

ПОЛНЫЙ КОМПЛЕКТ

(Универсальный комплект для работы преимущественно как в транспортном, так и в ручном режимах. Используется планшет с параметрами достаточными для работы прибора)

Многофункциональный контрольно-индикационный прибор "Пикор-Лёд" в составе:

• Многофункциональный индикационный модуль Пикор-2
• Кабель mini-USB с герметичным разъёмом, 2 м
• Кабель mini-USB с герметичным разъемом, 4,5 м
• USB-флеш-накопитель с программным обеспечением Пикор-Лёд
• Модуль индикации и управления на базе планшета или ноутбука с мин. хар.: (Intel, RAM 2 Гб, HDD (SSD) 32 Гб, 10,1"-15", USB)
• Преобразователь напряжения (инвертор) 12В --> 220В для зарядки от транспорт. средства
• Транспортировочная сумка
• GPS-приёмник с USB интерфейсом
• USB-удлинитель, 3 м
• Крепление индикационного модуля Пикор-2 на транспортное средство
• Паспорт
• Руководство по эксплуатации
