- с 2-мя датчиками
- с крыльчатым датчиком АП1М1
- с чашечным датчиком АП1М2
Анемометр чашечный − классический анемометр, это прибор для определения силы ветра, обладающий чашечной конструкцией. Он оснащен крыльчаткой, её лопасти напоминают полусферические чашки, смотрящие в одну сторону.
Конструкция держится на металлической оси, которая нижним концом связана со счетчиком. При движении воздушных масс чашечные лопасти начинают вращаться в ту или иную сторону. Данные о силе ветра при этом передаются на счетчик.
Анемометр крыльчатый, его также называют вентиляционным или лопастным. Крыльчатый анемометр представляет собой усовершенствованную модификацию чашечного устройства.
Отличительная черта крыльчатого анемометра состоит в особом типе измерительного узла − уловителя потоков воздуха. Анемометр служит для определения скорости движения как обычного воздуха, так и других паров (газов).
- метеорологии;
- сельском хозяйстве;
- горнодобывающей отрасли;
- строительстве;
- энергетике;
- авиационной промышленности.
Принцип действия анемометра основан на преобразовании скорости воздушного потока во вращательное движение ветроприемника. Частота вращения ветроприемника, пропорциональная скорости воздушного потока, измеряется и преобразуется электронной схемой в значения скорости воздушного потока, которые индуцируются на табло пульта измерительного цифрового АП1М.

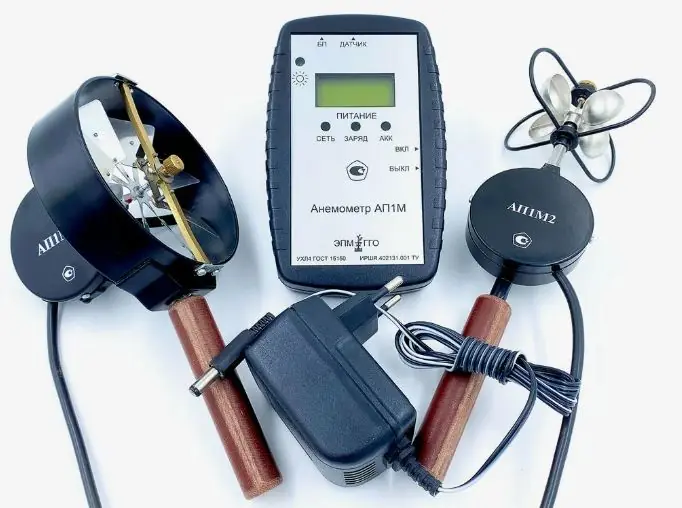

- первичного измерительного преобразователя АП1М1, имеющего крыльчатый ветроприемник;
- первичного измерительного преобразователя АП1М2, имеющего чашечный ветроприемник;
- пульта измерительного цифрового АП1М;
- блока питания для зарядки аккумуляторов.
- первичный измерительный преобразователь АП1М1 - 1 шт.*;
- первичный измерительный преобразователь АП1М2 - 1 шт.*;
- пульт измерительный цифровой АП1М - 1 шт.;
- блок питания - 1 компл.;
- рукоятка (АП1М1) - 1 шт.*;
- рукоятка (АП1М2) - 1 шт.*;
- руководство по эксплуатации - 1 экз.;
- указание по эксплуатации аккумулятора - 1 экз.;
- руководство по эксплуатации блока питания - 1 экз
Анемометры АП1М требуют регулярной поверки. Поверка сохранит точность получаемых данных, продлит срок эксплуатации и гарантирует исправность в работе прибора.
|
Характеристика |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
|
|
- с первичным измерительным преобразователем АП1М1 |
0,3 − 5,0 |
|
- с первичным измерительным преобразователем АП1М2 |
1,0 – 20,0 |
|
Чувствительность анемометра на момент начала вращения ветроприемника, м/с |
|
|
- с первичным измерительным преобразователем АП1М1 |
0,2 |
|
- с первичным измерительным преобразователем АП1М2 |
0,8 |
|
Пределы допускаемой абсолютной погрешности анемометра, м/с |
|
|
- с первичным измерительным преобразователем АП1М1 |
±(0,1+0,05V ) |
|
- с первичным измерительным преобразователем АП1М2 |
±(0,3+0,05V), где V- значение скорости воздушного потока, м/с |
|
Питание |
аккумуляторная батарея напряжением 4,8 В |
|
Потребляемая мощность |
0,1 ВА |
|
Масса не более, кг |
|
|
- первичного измерительного преобразователя АП1М1 |
0,3 |
|
- первичного измерительного преобразователя АП1М2 |
0,2 |
|
- пульта АП1М |
0,27 |
|
- блока питания |
0,3 |
|
Габаритные размеры (высота, ширина, длина) не более, мм |
|
|
- первичного измерительного преобразователя АП1М1 |
115×110×110 |
|
- первичного измерительного преобразователя АП1М2 |
160×90×90 |
|
- пульта АП1М |
155×80×26 |
|
- блока питания |
80×80х50 |
|
Средняя наработка на отказ не менее, ч |
3000 |
|
Полны й средний срок службы, не менее, лет |
8 |
|
Условия применения |
|
|
для первичных измерительных преобразователей |
от -10˚С до +50˚С в диапазоне 0,3-5 м/с |
|
для пульта измерительного цифрового |
от -10˚С до +50˚С |
|
Относительная влажность воздуха |
45-80% при температуре (25±10)˚С |
|
Время непрерывной работы при отрицательных температурах до -30˚С |
не более 1 часа |
|
Анемометр АП1М с крыльчатым датчиком АП1М1
|
Принцип анемометра АП1М с крыльчатым датчиком АП1М1 работы основан на вращении ветрового колеса – крыльчатки, под действием силы воздушного потока. Его вращение передается на счетный механизм. |
Цена по запросу |
|
Анемометр АП1М с чашечным датчиком АП1М2
|
Принцип работы анемометра АП1М с чашечным датчиком АП1М2 основан на вращении чашечного колеса под действием силы воздушного потока. Его вращение передается на тахогенератор, который преобразует его в электронный сигнал. |
Цена по запросу |
|
Анемометр АП1М с 2-мя датчиками
|
К электронному анемометру АП1М подключаются два преобразователя (датчика): АП1М1 (крыльчатый) и АП1М2 (чашечный). Это позволяет определять скорость воздушных потоков или ветра с максимальной точностью. Прибор произведен в соответствии с ГОСТ 15150. |
Цена по запросу |
