Осадкомер суммарный М-70

Осадкомер суммарный М-70 предназначен для сбора и последующего измерения количества осадков, выпавших в течение длительного промежутка времени, в любое время года в населённых, труднодоступных районах. Изготавливается по ТУ-ГМП 06-01-60.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Действие суммарного осадкомера М-70 основано на сборе осадков, свободно попавших в резервуар (осадкосборник) через приёмный цилиндр.

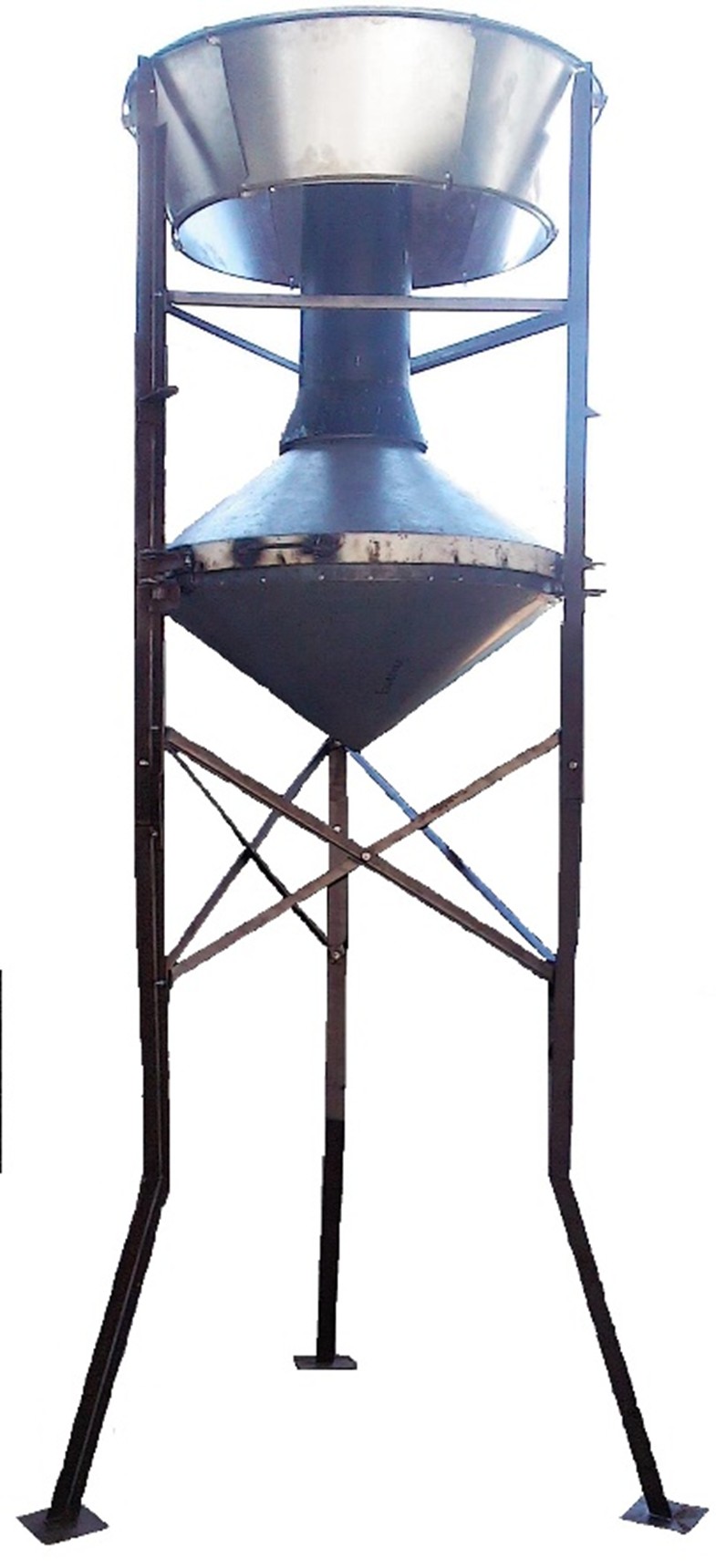

Осадкомер М-70 состоит из приёмного цилиндра, пластинчатой защиты, резервуара (осадкосборника) и основания.

Приёмный цилиндр имеет калиброванное отверстие, через которое осадки свободно попадают в осадкосборник.

В верхней части приёмный цилиндр окружён свободно подвешенной к стойкам пластичной конусообразной защитой, верхний край которой находится в одной горизонтальной плоскости с краем приёмного цилиндра.

Приёмный цилиндр укреплён в отверстии резервуара на фланце.

Резервуар представляет собой соединённые между собой конусообразный нижний резервуар и съёмную крышку, что обеспечивает лёгкий доступ к осадкам.

Основание осадкомера состоит из металлических стоек, соединённых между собой.

Для предохранения осадков от испарения в резервуар на месте установки осадкомера наливается минеральное масло.

Определение количества жидких осадков производится при помощи мензурки (измерительного стакана), а твёрдых - при помощи весов.

Измерение осадков осуществляется с помощью специального измерительного стакана СО-200 (ТУ 4324-013-55536779-2014).

Отсчёт выполняется в целых делениях стакана по нижней, части вогнутого мениска воды. Каждое деление измерительного стакана соответствует 2 см³ жидких осадков или слою жидких осадков в приёмном сосуде толщиной 0,1 мм.

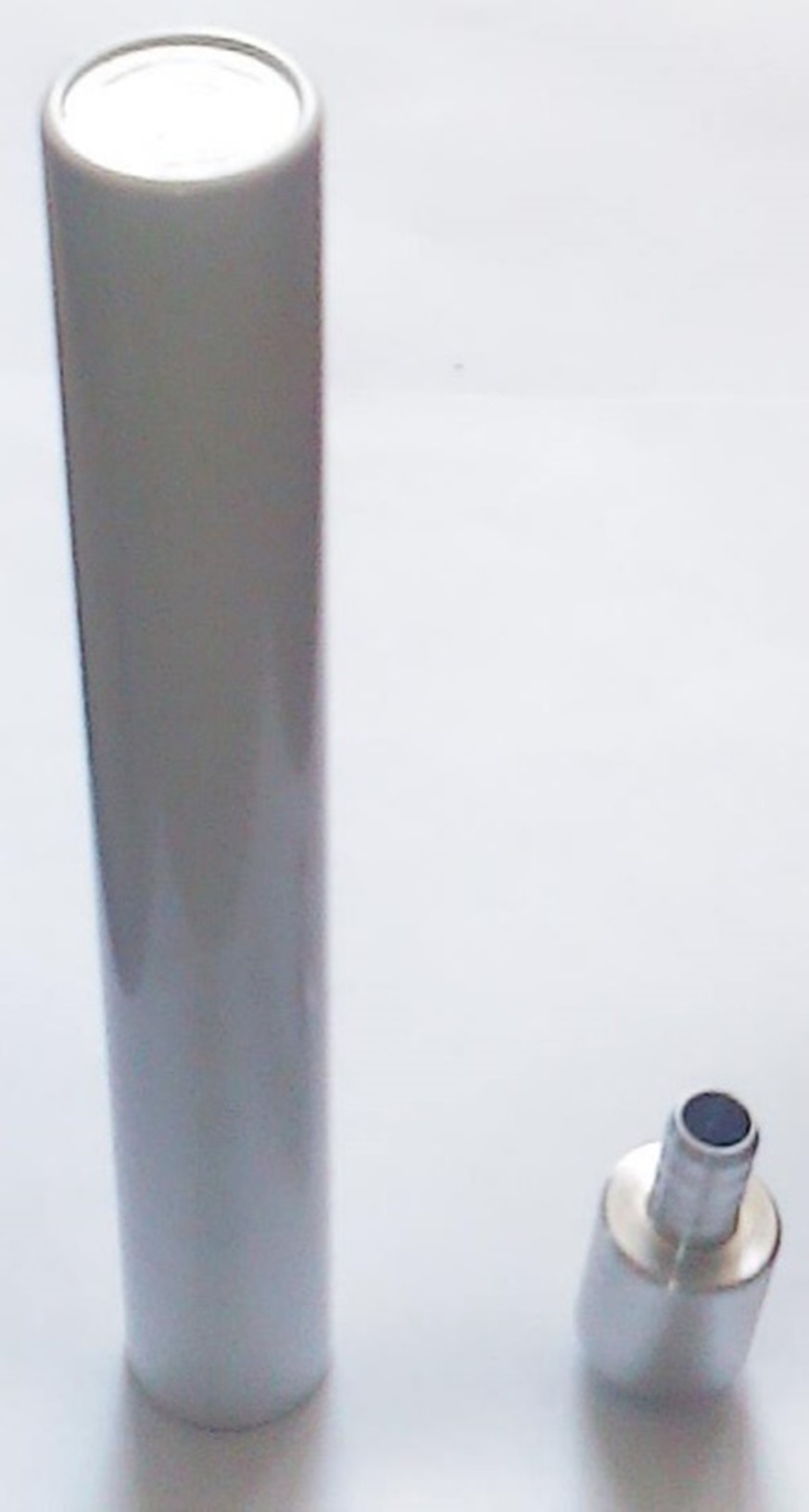

В комплект поставки входит насос и шланг ПВХ которые используются для слива осадков перед измерением. Для этого надеть на поршень-штуцер шланг, другой конец опустить в осадкосборник, опустить поршень в насос и резко снять насос с поршня, осадки будут сливаться через шлаг, следить затем, чтобы вместе с осадками не было слито масло.

ПОРЯДОК СБОРКИ

1. Произвести сборку каркаса, для этого соединить стойки стяжками и закрепить их болтами и гайками с шайбами. Установить каркас в грунт и укрепить камнями, засыпать грунтом до уровня изгиба опор.
   ВНИМАНИЕ: При собранном каркасе осадкомера, необходимо соблюдать последовательность дальнейшей сборки.
2. Произвести сборку кожуха и приёмного цилиндра в каркасе осадкомера. Установить его в верхнем положении на опорные уголки. Установить резервуар на посадочные места в каркасе. Опустить сборочный узел приёмного цилиндра и кожуха, учитывая совмещение осевых отверстий предусмотренных для запора кожуха и резервуара.
3. Собрать на земле пластины ветровой защиты, учесть, что гайка соединения верхнего и нижнего кольца должна находится по середине на одном из лепестков. Установка ветровой защиты производится на каркасе с несоединённым верхним кольцом, чтобы завести кольцо в верхние отверстия стойки каркаса, расположив ветровую защиту таким образом, чтобы последующие 2 стойки располагались в кольце между пластинами ветровой защиты.
4. После установки пластины произвести протяжку всех болтовых соединений, их смазку, выставить по уровню сам осадкомер.
