- с водозащищенным пyльтом
- с датчиком ветра ДВМ
- с датчиком ветра М-127
- с компьютерным метеоадаптером
- с точкой росы
ОБЛАСТИ ПРИМЕНЕНИЯ
Системы сбора метеорологической информации, диспетчерские аэродромных служб и другие отрасли народного хозяйства.
МОДИФИКАЦИИ
- Станция метеорологическая М-49М с датчиком ветра ДВМ
- Станция метеорологическая М-49М с точкой росы
- Станция метеорологическая М-49М с компьютерным метеоадаптером
- Станция метеорологическая М-49М полевой вариант
- Станция метеорологическая М-49М с датчиком ветра М-127

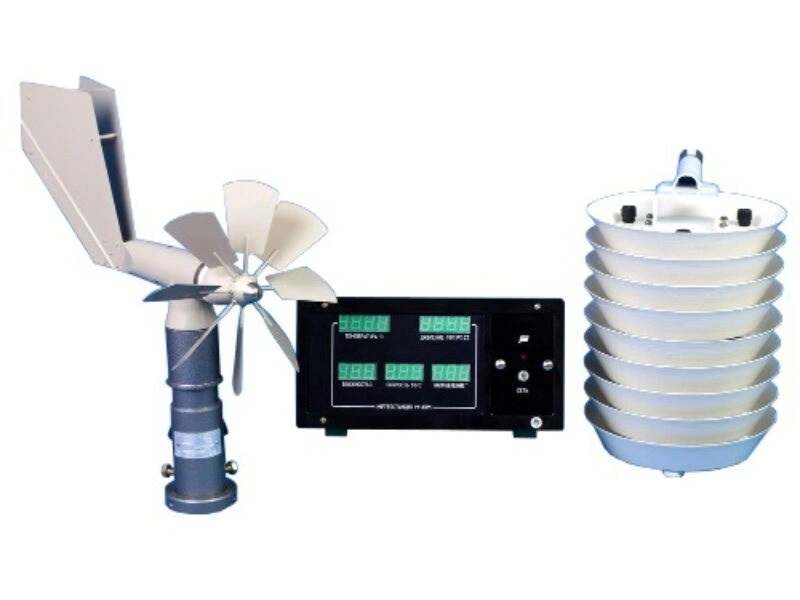

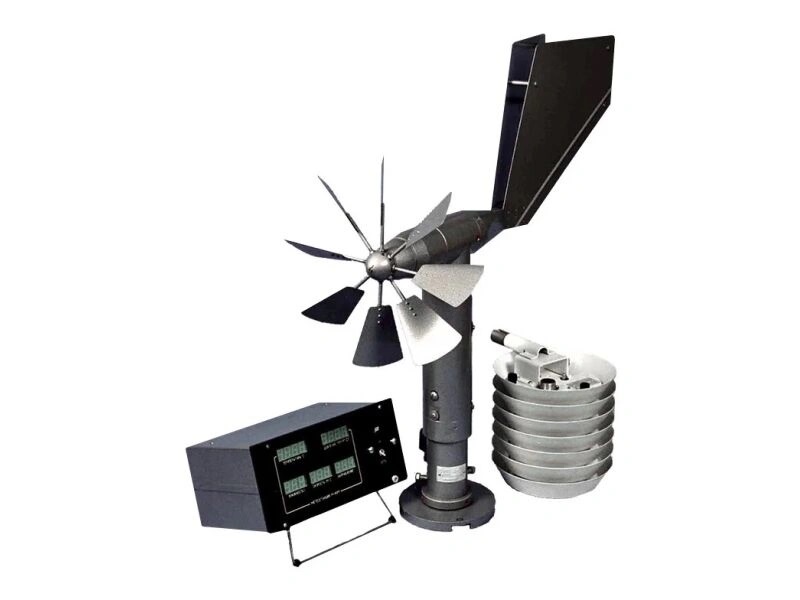

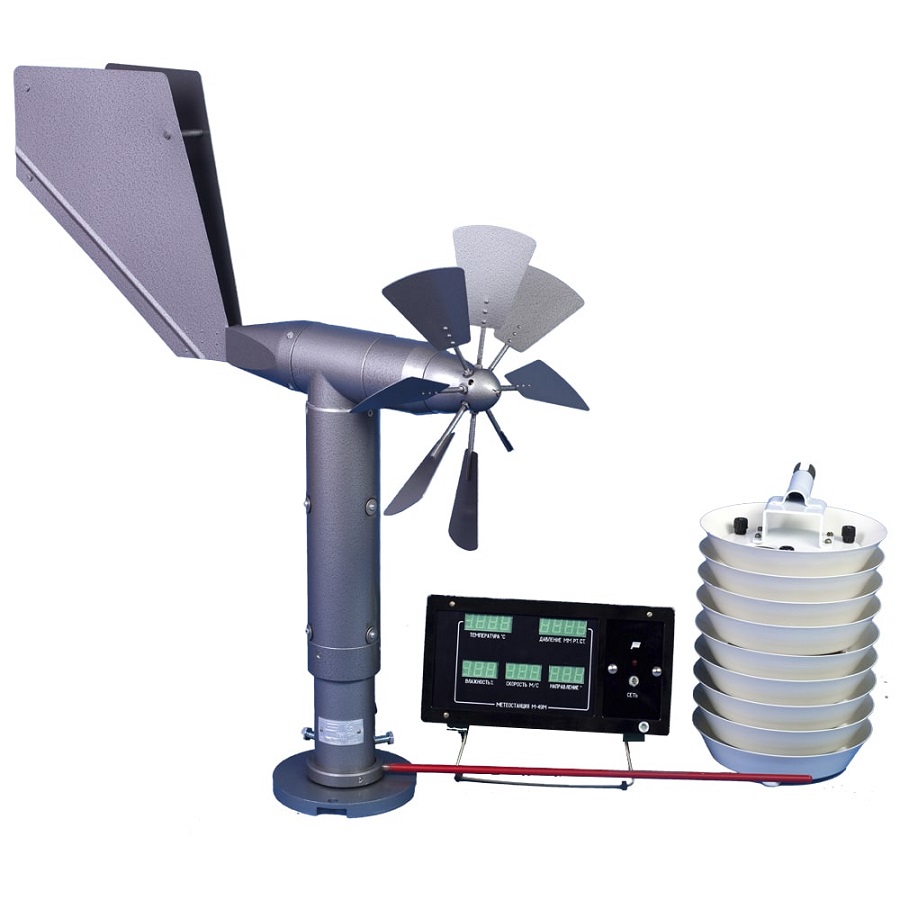

Принцип действия станции М-49М, состоящей из датчика ветра, блока датчиков температуры и влажности, пульта с датчиком давления и двух соединительных кабелей, основан на преобразовании метеорологических параметров в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, расположенных на пульте станции.
Чувствительным элементом канала измерений скорости воздушного потока (ветра) служит восьмилопастная вертушка, а для определения его направления – флюгарка.
Вертушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника соединен с вертикальной неподвижной трубой основания, закрепляемой на конце мачты. В зависимости от комплектации, в метеостанцию включается датчик ветра М-127 либо малогабаритный датчик ДВМ, имеющие различные диапазоны измерений скорости ветра.
Внутри флюгарки, тройника и трубы размещены элементы кинематики и первичные преобразователи параметров ветра. Вращение восьмилопастной вертушки и измерение положения флюгарки относительно неподвижного основания преобразуются в электрические импульсы с помощью импульсаторов, построенных на герконах.
На выходе датчика скорости и направления ветра представляются в виде частоты следования и фазового сдвига между сериями электрических импульсов.
Первичный измерительный преобразователь (ПИП) канала измерения относительной влажности воздуха представляет собой сорбционно-ёмкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей воздушной среды.
В качестве ПИП канала измерения температуры используется кварцевый резонатор, преобразующий температуру окружающего воздуха в частоту электрического сигнала.
Температура точки росы влаги рассчитывается программно на основе результатов измерений относительной влажности и температуры воздуха.
Чувствительные элементы температуры и относительной влажности вместе со вторичными преобразователями измерительных каналов помещены в кожухи и закреплены внутри жалюзийной защиты от солнечного перегрева.
В качестве ПИП канала измерения атмосферного давления используется кварцевый резонатор, преобразующий атмосферное давление в частоту электрического сигнала.
- Станция допускает подключение к внешнему компьютеру.
- Внесён в Госреестр и сертифицирован.
- Срок службы (средний полный) - 8 лет.
- Гарантийный срок эксплуатации - 18 месяцев.
|
Характеристики |
Значения |
||||
|
Исполнение |
М-49М с датчиком ветра М-127 |
М-49М с точкой росы |
М-49М с компьютерным метеоадаптером |
М-49М с датчиком ветра ДВМ |
М-49М полевой вариант |
|
Диапазоны измерения: |
|||||
|
скорости ветра при использовании датчика ветра М-127, м/с |
от 1,5 до 60 |
от 1,5 до 60 |
от 1,5 до 60 |
||
|
скорости ветра при использовании датчика ветра ДВМ, м/с |
от 0,6 до 60 |
от 0,6 до 60 |
|||
|
направления ветра, градусы |
от 0 до 360 |
||||
|
атмосферного давления, гПа (мм рт.ст.) |
от 400 до 1060 (от 300 до 800) |
||||
|
температуры воздуха, °С |
от - 50 до + 50 |
||||
|
относительной влажности воздуха, % |
от 30 до 98 |
||||
|
автоматический расчет температуры точки росы, оС |
от +5 до +50 |
||||
|
Пределы допускаемой погрешности, не более: |
|||||
|
по каналу скорости ветра при использовании датчика ветра М-127, м/с |
±(0,5 + 0,05V) |
±(0,5 + 0,05V) |
±(0,5 + 0,05V) |
||
|
по каналу скорости ветра при использовании датчика ветра ДВМ, м/с |
±(0,3 + 0,05V) |
±(0,3 + 0,05V) |
|||
|
где V – измеряемая скорость ветра |
|||||
|
- по каналу направления ветра градусы |
±10 |
||||
|
- по каналу атмосферного давления, гПа (мм рт.ст.) |
±2,0 (± 1,5) |
||||
|
- по каналу измерения температуры воздуха, оС |
±0,8 |
||||
|
- по каналу относительной влажности воздуха, % |
±10 |
||||
|
- по каналу температуры точки росы, оС |
+/-7 |
+/-7 |
|||
|
Порог чувствительности датчика ветра, м/с, не более: |
|||||
|
по скорости ветра для датчика ветра М-127 |
0,8 |
0,8 |
0,8 |
||
|
по скорости ветра для датчика ветра малогабаритного ДВМ |
0,6 |
0,6 |
|||
|
по направлению ветра |
1,2 |
||||
|
Питание метеостанции осуществляется: |
|||||
|
от сети переменного тока напряжением |
(220 ±22/33)В, (50±1) Гц |
(220 ±22/33)В, (50±1) Гц |
(220 ±22/33)В, (50±1) Гц |
(220 ±22/33)В, (50±1) Гц |
|
|
или от источника постоянного тока напряжением |
(12±1) В и током не менее 1 А |
||||
|
или от источника постоянного тока напряжением |
(24±1) В и током не менее 1А |
||||
|
Мощность, потребляемая метеорологической станцией, должна быть не более: |
|||||
|
от сети переменного тока, Вт |
35 |
35 |
35 |
35 |
|
|
от источника постоянного тока, Вт |
15 |
||||
|
Габаритные размеры, мм, не более: |
|||||
|
Датчика ветра М-127 |
630х300х700 |
||||
|
Датчик ветра ДВМ |
380х194х412 |
||||
|
Блока датчиков температуры и влажности |
240х197х230 |
240х197х230 |
|||
|
Пульта |
260х210х140 |
260х210х140 |
|||
|
Метеоадаптера компьютерного |
251х140х80 |
||||
|
Масса, кг, не более: |
|||||
|
Датчика ветра М-127 |
5,8 |
||||
|
Датчика ветра ДВМ |
2,0 |
||||
|
Блок датчиков температуры и влажности |
3,0 |
3,0 |
1,5 |
||
|
Пульта с датчиком давления |
3,7 |
3,7 |
2,9 |
||
|
Метеоадаптера компьютерного с датчиком давления |
2,0 |
||||
|
Полного комплекта |
25 |
25 |
22 |
21 |
20 |
