Рейки предназначены для измерения высоты уровня воды в прибрежной зоне морей и океанов, в морских устьях рек, на реках, озерах и водохранилищах. Рейки состоят из отдельных секций длинной по 2 метра.

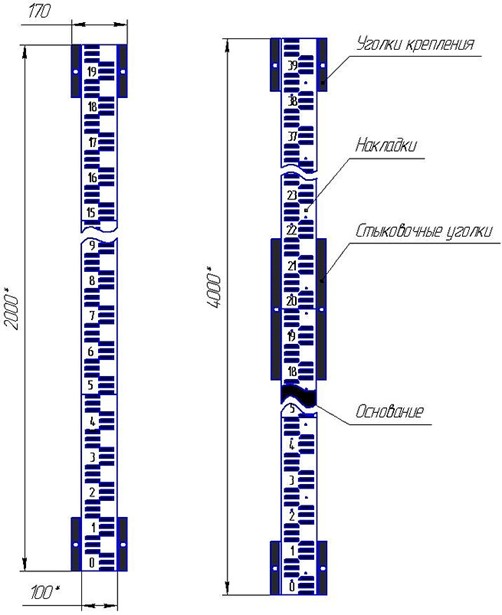

Основанием каждой секции служит стальной швеллер (№10). Основание красится в черный цвет. На швеллер крепятся накладки, выполненные из листовой нержавеющей стали в виде трафарета со шкалой и дециметровой оцифровкой. Секции соединяются между собой стыковочными уголками, которые служат также для крепления реек к несущей поверхности.
Принцип измерения уровня воды основывается на снятии показаний значений заглубления реек в воду по их шкалам. Рейки подвергаются первичной и периодической поверке в соответствии с требованиями документа: «Рейки гидрометрические РГ. Методика поверки. 437-155-2018МП».
Межповерочный интервал: 2 года.
КОМПЛЕКТ ПОСТАВКИ
- Рейка
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
|
Условное обозначение рейки |
Пределы измерения, см |
Цена деления шкалы, см |
Габаритные размеры, см |
Масса, кг, |
Материал ГОСТ |
|
РГ.ГМП.ГМ-3М–2 |
0-200 |
1 |
17х5,5х200 |
25 |
Швеллер стальной №10 по ГОСТ 820. Лист 12х18Н10Т ГОСТ 5632 |
|
РГ.ГМП.ГМ-3М–4 |
0-400 |
1 |
17х5,5х400 |
50 |
|
|
РГ.ГМП.ГМ-3М–6 |
0-600 |
1 |
17х5,5х600 |
75 |
|
|
РГ.ГМП.ГМ-3М–8 |
0-800 |
1 |
17х5,5х800 |
100 |
|
|
Вид климатического исполнения реек |
УХЛ, категория 1.1 по ГОСТ 15150 |
||||
|
Рабочие климатические условия эксплуатации реек: |
|||||
|
температура воздуха, ºС |
от -50 до +40 |
||||
|
относительная влажность воздуха при температуре + 25 ºС |
до 100 |
||||
|
Средний срок службы реек не менее, лет |
6 |
||||
