- ГМ-3–2,8
- ГМ-3–4
- ГМ-3–6
- ГМ-3–8
- ГМ-3–10
- ГМ-3–12
Принцип измерения уровня воды основывается на снятии показаний значений заглубления реек в воду по их шкалам.

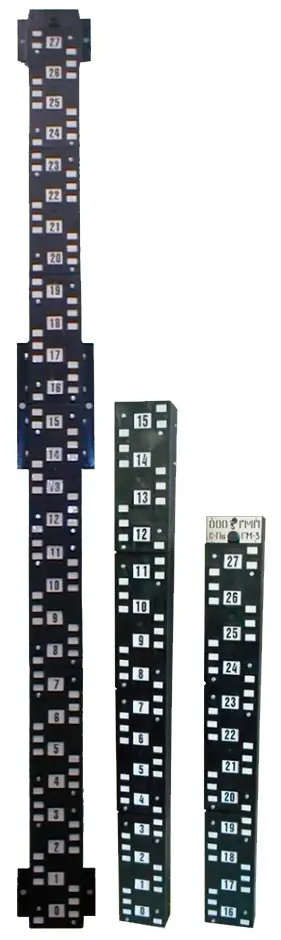

Рейки ГМ-3-2,8;-4;-6;-8;-10;-12 используются при стационарных измерениях высоты уровня воды в прибрежной зоне морей и океанов и в морских устьях рек.
Рейки выпускаются шести модификаций и имеют блочную конструкцию.
Рейки ГМ-3-2,8 состоят из двух блоков длиной 160 см и 127 см, остальные собираются из блоков длиной по 200 см и блока верхнего 207 см.
Каждый блок состоит из основания (стальной швеллер) и установленных на нем пластмассовых пластин. В прорези пластин вставляются фарфоровые вкладыши, с помощью которых составляется шкала рейки и оцифровка с ценой деления 2 см. Блоки скрепляются между собой с помощью уголков и болтов.
В верхней части реек крепится выступ для установки нивелирной рейки.
В основании каждого звена имеются отверстия для закрепления рейки на месте ее установки.
|
Условное обозначение рейки |
Пределы измерения, см |
Цена деления шкалы, см |
Габаритные размеры, см |
Масса, кг не более |
Материал |
|
ГМ-3–2,8 |
0-280 |
2 |
23х8х287 |
53 |
Швеллер стальной №16 |
|
ГМ-3–4 |
0-400 |
2 |
23х8х407 |
70 |
|
|
ГМ-3–6 |
0-600 |
2 |
23х8х607 |
104 |
|
|
ГМ-3–8 |
0-800 |
2 |
23х8х800 |
140 |
|
|
ГМ-3–10 |
0-1000 |
2 |
23х8х1007 |
175 |
|
|
ГМ-3–12 |
0-1200 |
2 |
23х8х1207 |
210 |
