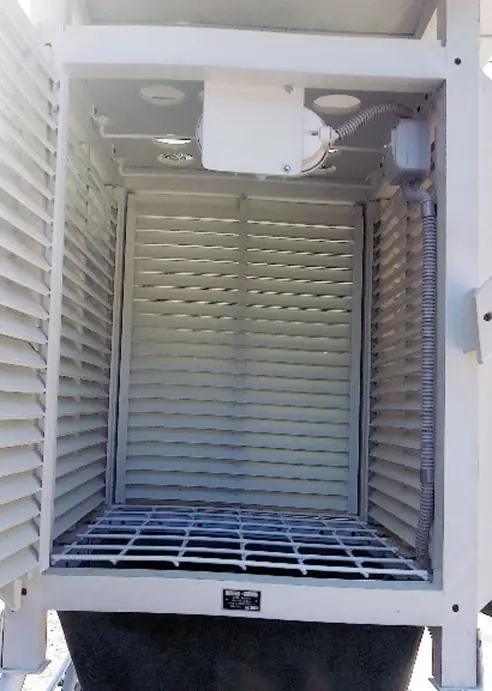

Искусственная вентиляция приборов, находящихся в будке, обеспечивается четырьмя угловыми отверстиями в потолке и решетчатым дном. На потолок будки с правой стороны прикреплена арматура освещения 12 В, которая соединена кабелем со шкафом управления. Потолок будки оснащен перекладинами, предназначенными для подвешивания оборудования.
- Деревянная будка на подставке типа БС, но с решетчатым дном, а в потолке сделаны отверстия.
- Шкаф управления для размещения электрооборудования. Двери шкафа оснащены резиновыми специальными уплотнениями, внутри расположены: выключатель лампочек накаливания, освещающих будку, предохранители и пускатель электродвигателя.
- Вентилятор, модель ВКО-300, установлен на треугольной металлической раме в вертикальном положении.
- Рама с вентилятором, устанавливается под будкой и соединяется с ней воздуховодом (рукавом) при помощи металлической шины (зажима).
- Лесенка с поручнем (стандартное изделие под БП-БС).
|
Наименование |
Значение |
|
Скорость воздушного потока, создаваемого в будке |
4 м/сек (вблизи решетки); 8 м/сек (у вертикальной стенки около круглых отверстий) |
|
Направление потока воздуха |
Вертикальное, в сторону вентилятора |
|
Питание |
~220 В, 50 Гц |
|
Потребляемая мощность |
700 Вт |
|
Диапазон рабочих температур |
-75…+75°С |
|
Габаритные размеры |
1400х1400х2610 мм |
|
Объем |
0,7 м3 |
|
Вес |
135 кг |
